Чертежи - Сварочные роликовые вращатели




pixel
Чертежи - Сварочные роликовые вращатели

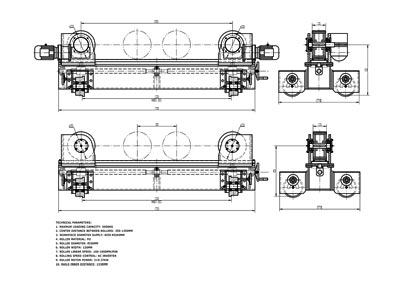

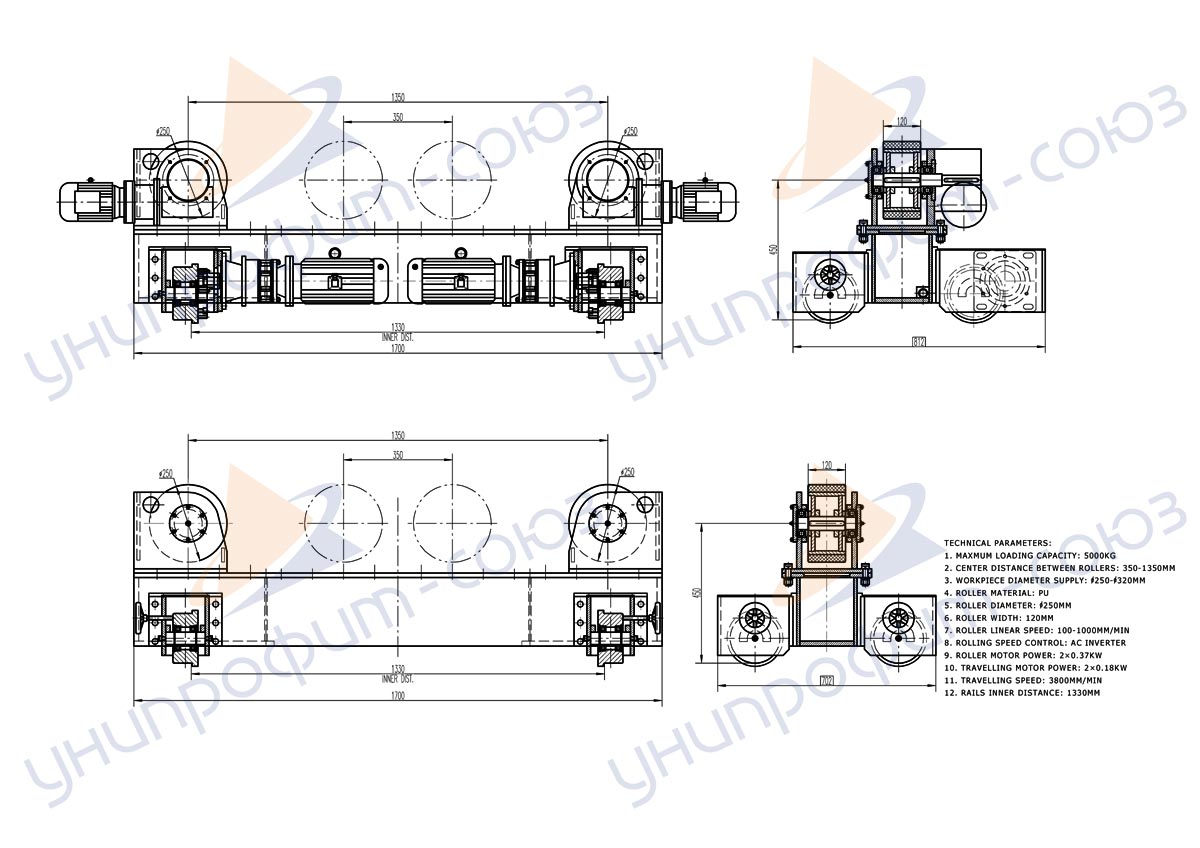

Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом
Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом
Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 20 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом
Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 20 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом
Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом Настраиваимый сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 20 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Рельсовая тележка с электроприводом
Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 60 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется простейшая система антидрейфа: опорный кронштейн с роликом
Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 60 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется простейшая система антидрейфа: опорный кронштейн с роликом
Часть 1. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 1. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 60 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется простейшая система антидрейфа: опорный кронштейн с роликом Часть 1. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 2. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 2. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 3. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 3. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Часть 2. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке. Часть 3. Настраиваимый сварочный роликовый вращатель с механизмом компенсации смещения обечайки (антидрейф) грузоподъемностью 50 т. Настройка сварочного вращателя на необходимый диаметр свариваемого изделия осуществляется вручную за счёт перемещения блоков роликоопор. Используется электромеханическая система антидрейфа с контактным датчиком. Ролики неприводной секции перемещаются по вертикали с помощью элекромеханического привода. Управляющий сигнал поступает от датчика, смонтированного на стойке.
Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи вручную грузоподъемностью 50 т
Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи вручную грузоподъемностью 50 т
Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи грузоподъемностью 40 т. Рельсовая тележка и винт настройки оснащены электроприводом
Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи грузоподъемностью 40 т. Рельсовая тележка и винт настройки оснащены электроприводом
Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи вручную грузоподъемностью 50 т Сварочный роликовый вращатель на рельсовой тележке, настраиваемый с помощью винтовой передачи грузоподъемностью 40 т. Рельсовая тележка и винт настройки оснащены электроприводом
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Приводная секция имеет один электродвигатель. На вторую роликоопору вращающий момент передаётся на с помощью вала и редукторов. Рельсовая тележка с электроприводом
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Приводная секция имеет один электродвигатель. На вторую роликоопору вращающий момент передаётся на с помощью вала и редукторов. Рельсовая тележка с электроприводом
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 10 т. Каждая из роликоопор приводной секции имеет свой электродвигатель. Рельсовая тележка с электроприводом
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 10 т. Каждая из роликоопор приводной секции имеет свой электродвигатель. Рельсовая тележка с электроприводом
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 5 т. Приводная секция имеет один электродвигатель. На вторую роликоопору вращающий момент передаётся на с помощью вала и редукторов. Рельсовая тележка с электроприводом Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель на рельсовой тележке грузоподъемностью 10 т. Каждая из роликоопор приводной секции имеет свой электродвигатель. Рельсовая тележка с электроприводом

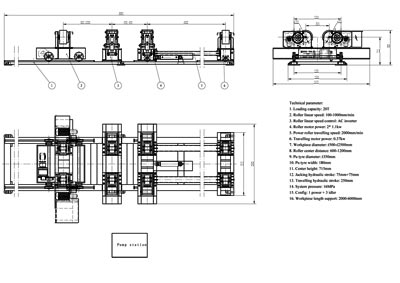

Механизированный стенд для сборки обечаек грузоподъемностью 20 т.
Механизированный стенд для сборки обечаек грузоподъемностью 20 т.
Механизированный стенд для сборки обечаек грузоподъемностью 20 т.

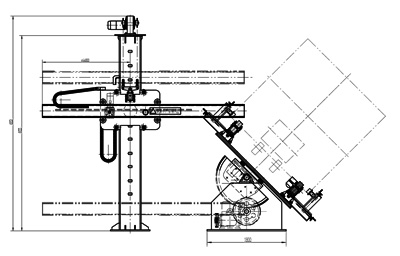

Наклонный сварочный роликовый вращатель. Сварочный роликовй вращатель грузподъемностью 5 т, настраиваемый с помощью винтовой передачи вручную, установлен на станине, которая может наклоняться на угол +/- 45 градусов.
Наклонный сварочный роликовый вращатель. Сварочный роликовй вращатель грузподъемностью 5 т, настраиваемый с помощью винтовой передачи вручную, установлен на станине, которая может наклоняться на угол +/- 45 градусов.
Наклонный сварочный роликовый вращатель. Сварочный роликовй вращатель грузподъемностью 5 т, настраиваемый с помощью винтовой передачи вручную, установлен на станине, которая может наклоняться на угол +/- 45 градусов.
Наклонный сварочный роликовый вращатель. Сварочный роликовй вращатель грузподъемностью 5 т, настраиваемый с помощью винтовой передачи вручную, установлен на станине, которая может наклоняться на угол +/- 45 градусов.
Наклонный сварочный роликовый вращатель.
Сварочный роликовй вращатель грузподъемностью 5 т, настраиваемый с помощью винтовой передачи вручную, установлен на станине, которая может наклоняться на угол +/- 45 градусов.
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель грузоподъемностью 40 т.
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель грузоподъемностью 40 т.
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель грузоподъемностью 40 т.
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель грузоподъемностью 40 т.
Cамонастраивающийся (самоцентрирующийся) сварочный роликовый вращатель грузоподъемностью 40 т.
Каждая из роликоопор приводной секции имеет свой электродвигатель. Особенностью данной модели является то, что на приводной секции все ролики роликоопор являются приводными. Такое решение обеспечивает более плавное и точное вращение изделия. Кроме того, на приводной и холостой секции имеется возможность переставлять роликоопоры.
