Установка для сварки балки грузового стеллажа
Установка для автоматической сварки сварки балки грузового стеллажа
Клиенту для расширения производства была поставлена Шестидуговая установка для автоматической сварки зацепов и балки (ригеля) складского (паллетного) стеллажа. Сварка осуществляется одновременно тремя горелками с каждой стороны балки. Балка остаётся неподвижной. Установка может настраиваться на различные типоразмеры балки и зацепов.

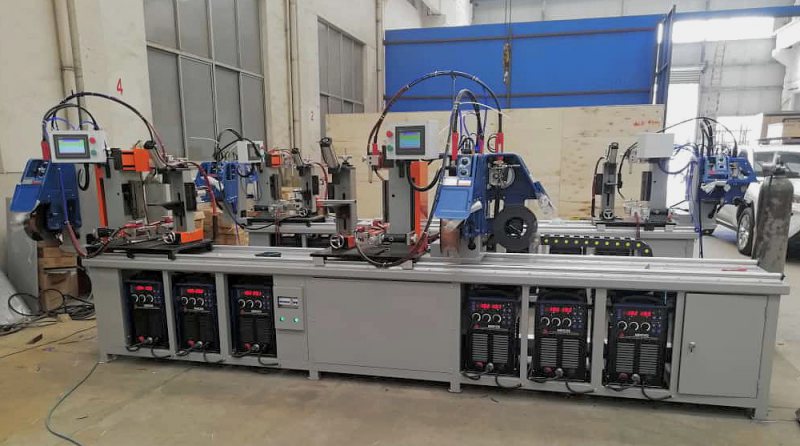

Основу установки составляет стеллаж, сваренный из квадратных труб, в котором имеются отделения для сварочных источников и шкафа управления. На верхней части стеллажа установлены две площадки со сварочными горелками. Одна площадка фиксированная, другая может вручную перемещаться по цилиндрическим направляющим, что необходимо для настройки на различную длину балки. Положение подвижной площадки фиксируется вручную фиксатором.
В процессе сварки горелки позиционируются с помощью опорных роликов, которые контактируют с поверхностью балки и позволяют копировать все изгибы балки.
На площадках расположены механизмы для подачи сварочной проволоки, пневмоприжимы для фиксации балки в процессе сварки, а также различные механизмы (пневматические, электрические и ручные) для настройки положения сварочных горелок, их подачи в рабочее положение при начале сварки (и их возврата в начальное положение при её завершении) и для перемещения горелок в процессе сварки.
Оборудование обеспечивает высокую производительность (до 20-40 изделий в час) и отличное качество сварки. Управление осуществляется с помощью PLC-контроллеров с сенсорными экранами, на которых программируется весь сварочный цикл.
Установка может оснащаться сварочным оборудованием различных производителей: Panasonic, китайские бренды. Данное оборудование оснащено сварочными источниками Aotai Amig 315.
Наладка установки для автоматической сварки стеллажной балки у заказчика
Наладка установки для автоматической сварки стеллажной балки у заказчика
Тестирование установки для автоматической сварки стеллажной балки в Китае перед отгрузкой
