Установка для сварки кольцевых швов

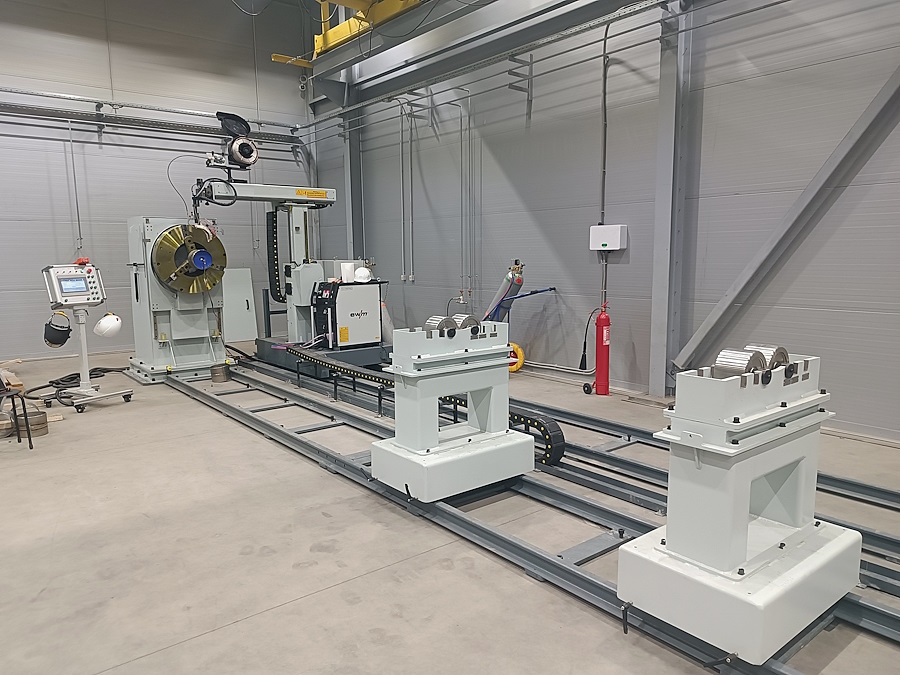

Установка для ТИГ сварки кольцевых швов диаметром до 630 мм.
Установка для ТИГ сварки кольцевых швов диаметром до 630 мм.
В данном случае используется для автоматической сварки титана.
Установка оборудована системой колебаний горелки, системой слежения за длиной дуги
Пусконаладка оборудования у заказчика.
____
В зависимости от пожеланий заказчика установка может комплектоваться оборудованием для TIG | MIG/MAG/FCAW | SAW сварки по отдельности или в любом сочетании.
Установки данного типа представляют собой полностью готовое решение для сварки преимущественно стыковых швов при изготовлении трубных узлов диаметром 50-630 мм и длиной до 24 м из низколегированной, нержавеющей, низкотемпературной стали и сплавов. В процессе сварки труба зажимается в патроне, который обеспечивают её плавное вращение.
Данная конструкция стенда позволяет сваривать узлы типа: труба+труба, труба+отвод, труба+ фланец, труба+переход, труба+тройник и др.
Стенд позволяют сваривать тремя способами SAW|TIG|MIG/MAG/FCAW
• сварка под флюсом
• сварка неплавящимся электродом в защитном газе (аргонодуговая сварка) с подачей присадочной проволоки
• сварка плавящимся электродом (сплошная или порошковая проволока) в защитном газе
Установка обеспечивает отличное качество сварных соединений. Работа на стенде не требует высокой квалификации оператора. При работе опытного оператора показатель бездефектного шва составляет около 98%.
Стенд состоит из следующих основных частей:
• подъемный горизонтальный вращатель с зажимным патроном
• холостые поддерживающие опоры (2 шт.)
• консоль, установленная на рельсовой тележке с электроприводом
• комплект секций рельсового пути для консоли и холостых опор
• сварочный источник (возможны различные модели)
Установка для аргонодуговой сварки кольцевых швов диаметром до 630 мм
Установка для аргонодуговой сварки кольцевых швов диаметром до 630 мм
Образцы сварки титана на установке для автоматической ТИГ сварки кольцевых швов
