Производство трубных узлов Часть IV: Установка для сварки трубных узлов под флюсом

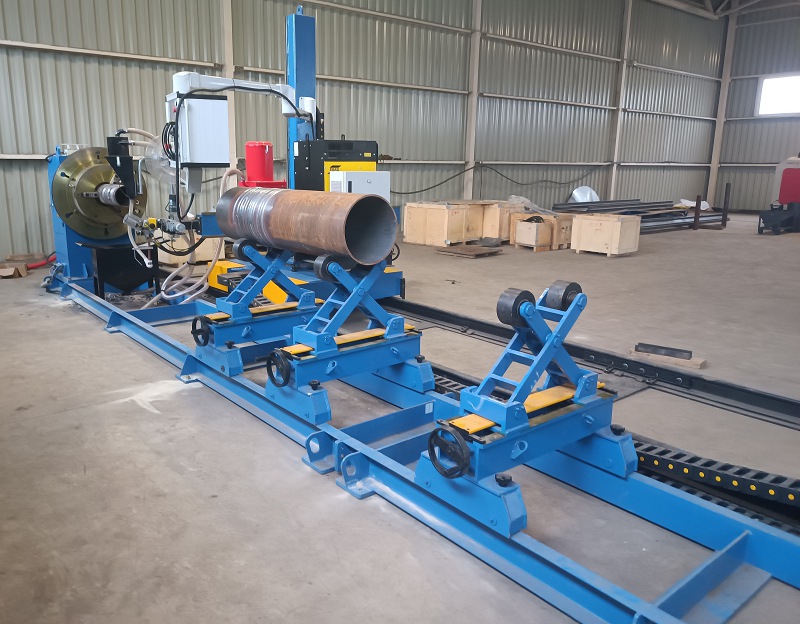

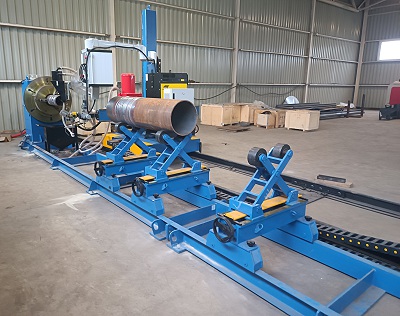

Наименование рисунка Поставленная простая бюджетная установка для сварки трубных узлов под флюсом предназначена для работы с трубами диаметром до 630 мм, длиной до 24 м и весом вес до 4 т. Рабочая зона колонны 1500х1500 мм. Стенд оснащен сварочной головкой А2, блоком управления PEC компании ESAB и источником сварочного тока LAF 1001 (Возможна комплектация стенда сварочным оборудованием компании Aotai) В процессе сварки труба зажимается в патрон, который обеспечивает её стабильное вращение, и опирается на поддерживающие опоры. Установка оснащена системой рециркуляции флюса. Данная конструкция стенда позволяет сваривать узлы типа: труба+труба, труба+отвод, труба+ фланец, труба+переход, труба+тройник и др.

Пусконаладка установки для автоматической сварки трубных узлов под флюсом у заказчика Пусконаладка установки для автоматической сварки трубной заготовки у закзчика Тестирование установки для автоматической сварки трубных узлов под флюсом перед отгрузкой с завода-изготовителя Тестирование установки для автоматической сварки кольцевых швов под флюсом перед отгрузкой с завода-изготовителя
