Установка для сварки труб
Данный тип оборудования предназначен для сварки кольцевых швов. Установка может использоваться для сварки труб, трубных узлов (сварка отводов, тройников, фланцев, переходов), гидроцилиндров и т. д. Если дополнить установку механизмом перемещения вдоль изделия, то оборудование может также использоваться для наплавки труб, гидроцилиндров, валов, замков бурильных труб и т. д.
Установка для автоматической сварки / наплавки труб

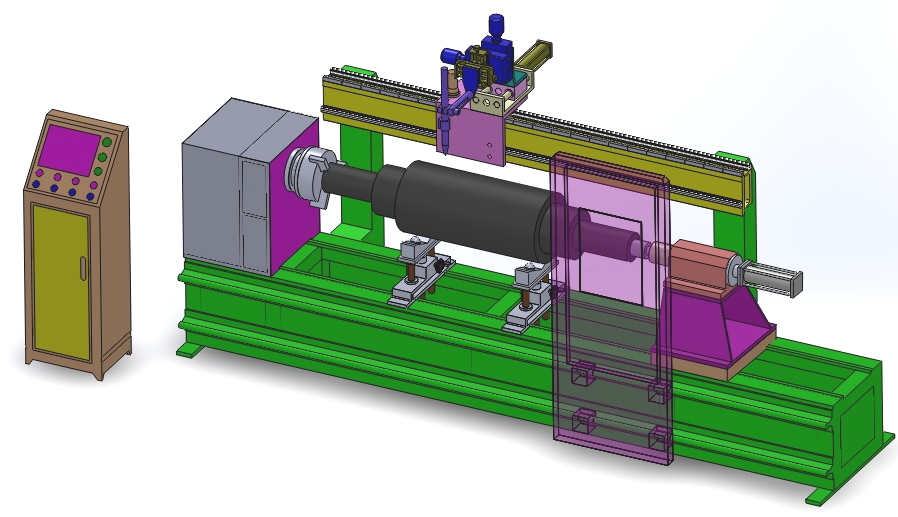

Установка смонтирована на жесткой термообработанной станине, сваренной из толстостенных квадратных труб и пластин.
На верхней фрезерованной части станины установлены линейные направляющие, по которым перемещается задняя бабка с пинолью. Задняя бабка имее механизм фиксации. Также задняя бабка имеет точную ручную винтовую регулировку по шкале. Задняя бабка оснащается конусами различного диаметра.
Передняя приводная бабка фиксирована. В её состав входят двигатель переменного тока, редуктор, зажимной патрон и скользящий токоподвод. Регулировка скорости вращения патрона достигается с помощью преобразователя частоты переменного тока.
В центральной части станины находятся две регулируемые по высоте опоры для поддержки детали.
На передней части станины установлены направляющие, по которым перемещается защитная панель со смотровым окном с защитным стеклом-фильтром.
С обратной стороны станины на вертикальных стойках установлена горизонтальная коробчатая балка с высокоточными направляющими для перемещения каретки со сварочной горелкой.
Если установка используется только для сварки, то каретка перемещается вручную вдоль изделия и фиксируется специальным стопором.
Если установка используется для наплавки, то перемещение каретки вдоль изделия осуществляется с помощью зубчатой рейки и звездочки. Положение каретки контролируется двигателем переменного тока с обратной связью.

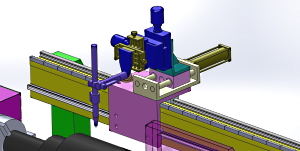

Суппорт со сварочной горелкой установки для автоматической сварки труб

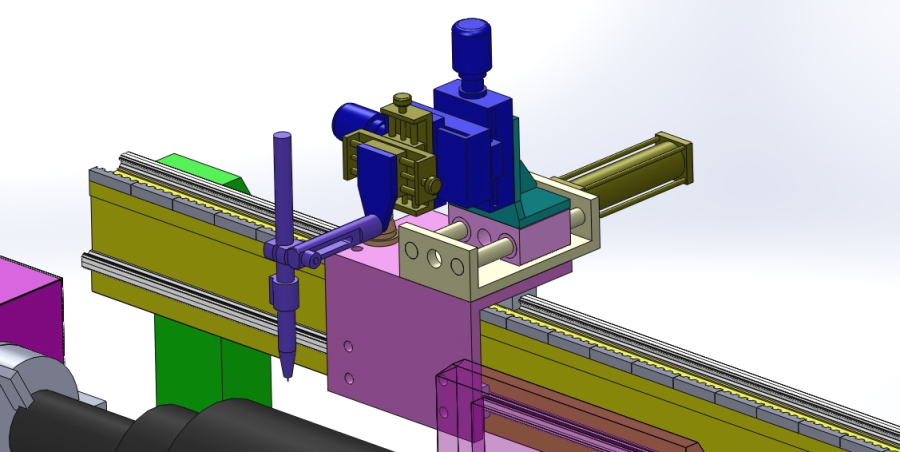

На каретке установлен механизм подачи проволоки, суппорт с механизмами подачи и позиционирования сварочной горелки.
Механизмы подачи и позиционирования сварочной горелки включают следующие части:
• пневмопривод суппорта горизонтальной подачи горелки вперёд/назад (рабочее положение/загрузка детали)
• механизм колебаний горелки
• система слежения за длиной дуги по напряжению (для ТИГ сварки)
• трехосевой ручной слайдер точной настройки положения горелки с фиксаторами положения
• поворотный кронштейн для регулировки угла наклона горелки
Горизонтальное и вертикальное перемещение горелки (в т. ч. для работы механизма колебаний горелки и системы слежения за длиной дуги по напряжению) осуществляется с помощью шаговых двигателей
Для повышения качества сварки угловых швов при сварке фланцев (где требуется более широкий катет и степень проплавления) горелка с электроприводами может наклоняться ±45 градусов. Наклон осуществляется вручную и фиксируется ручным стопором.
Установка работает под управлением промышленного программируемого логического контроллера (PLC) японской фирмы Omron с сенсорной панелью с русифицированным интерфейсом.
Контроллер позволяет осуществить полное программирование сварочного процесса, а также сохранять параметры программ в памяти.
Для проведения сварочных / наплавочных работ установка может комплектоваться различными сварочными системами.
• SAW сварка под флюсом
• TIG сварка неплавящимся электродом в защитном газе (аргонодуговая сварка) с подачей холодной или горячей присадочной проволоки
• MIG/MAG/FCAW сварка плавящимся электродом (сплошная или порошковая проволока) в защитном газе
• комбинированная система SAW сварка под флюсом + MIG/MAG/FCAW сварка плавящимся электродом (сплошная или порошковая проволока) в защитном газе
Возможна также установка газовой или индукционной систем подогрева. Имеется также оборудование для MIG/MAG сварки в узкощелевую разделку

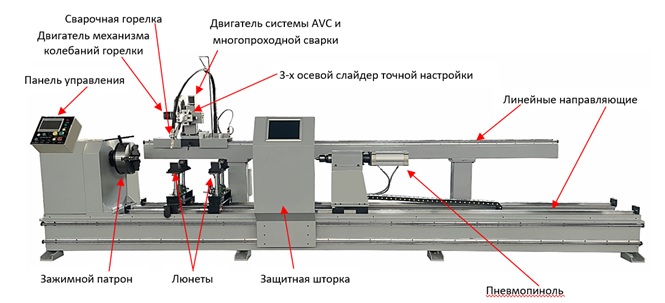

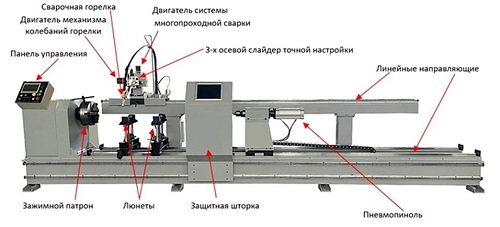

Основные части установки для автоматической сварки кольцевых швов
Установка для аргонодуговой сварки труб с подачей присадочной проволоки
Установка для сварки труб в защитном газе (МИГ/МАГ) с механизмом колебаний горелки

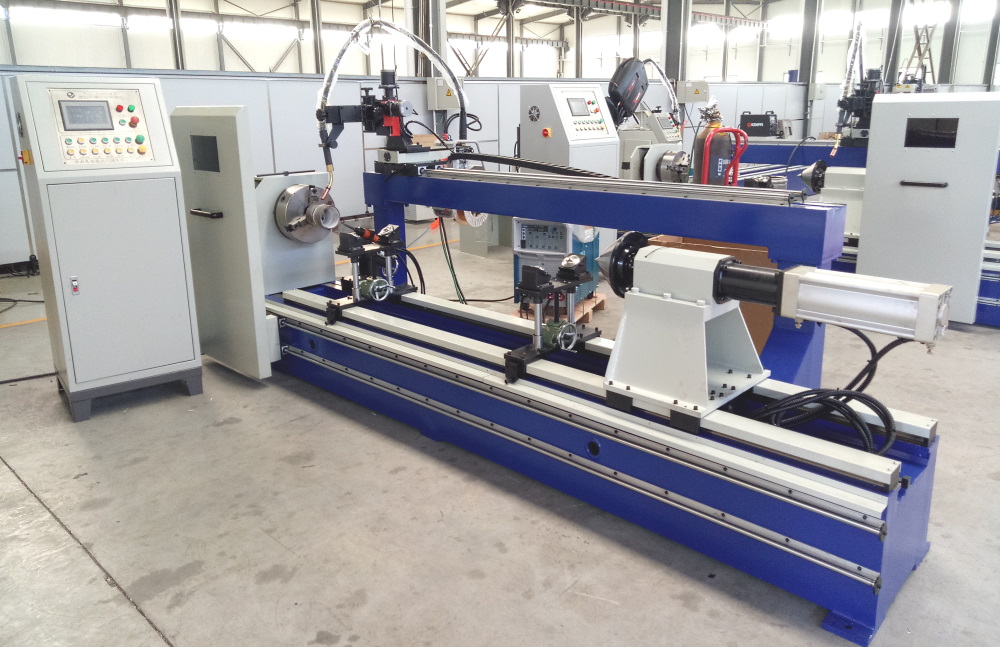

Установка для сварки (наплавки) труб с использованием сварки плавящимся электродом в защитном газе (МИГ/МАГ)
Установка для автоматической сварки труб полуавтоматом

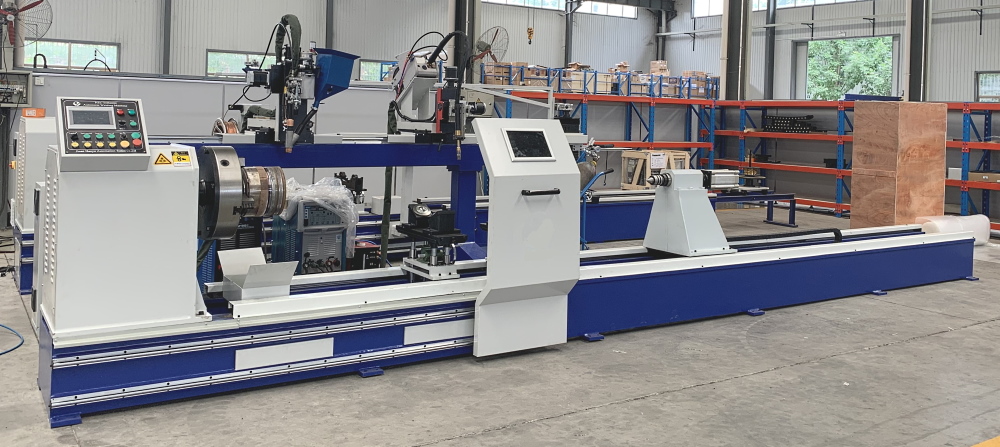

Комбинированная установка для автоматической сварки труб плавящимся электродом в защитном газе и под флюсом (MIG/MAG+SAW)
Установка с индукционным подогревом для автоматической сварки труб / гидроцилиндров полуавтоматом.
Комбинированная установка для сварки (наплавки) труб: сварка под флюсом + сварка плавящимся электродом в защитном газе (МИГ/МАГ)
Установка для сварки / наплавки труб под флюсом с механизмом колебаний головки и газовой системой погрева детали
Установка для сварки под флюсом труб / гидроцилиндров
Установка для сварки под флюсом труб / гидроцилиндров
Для проведения сварочных / наплавочных работ установка может комплектоваться различными сварочными системами.
