Установки для автоматической сварки кольцевых швов с двумя способами сварки
Установка для сварки кольцевых швов с использованием двух способов сварки: МИГ/МАГ и сварка под флюсом.
В некоторых случаях требуется, чтобы установка для сварки кольцевых швов была оснащена оборудованием для двух способов сварки. Как правило, это бывает связано с тем, что по технологии требуется использование нескольких способов сварки в процессе производства изделия. Например, для корневого шва - МИГ/МАГ, а для заполнения - сварка под флюсом. Или для корневого прохода - ТИГ с подачей присадочной проволоки, а для заполняющих проходов - МИГ/МАГ.
Наша компания имеет опыт поставки подобного оборудования.

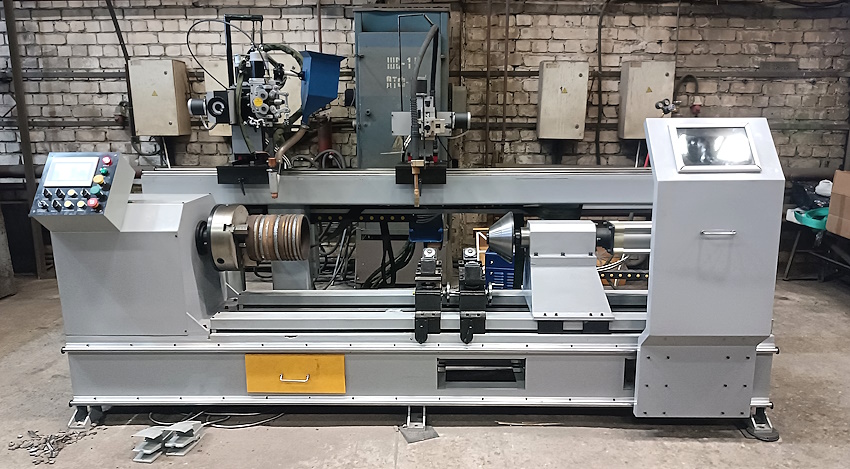

Установка для автоматической сварки кольцевых швов способом MIG/MAG / SAW
Установка для автоматической сварки кольцевых швов способом MIG/MAG / SAW
Установка была изготовлена по Техническому заданию Клиента, которому требовалось приваривать фланцы к трубе. При этом корневой шов необходимо сваривать полуавтоматом, а заполнение - сваркой под флюсом.
В качестве сварочных источников используются новейшие сварочные аппараты компании Aotai AMIG-500PS и ASAW-1000IV.
Сварочный источник Aotai AMIG-500PS имеет режим одинарного пульса, что обеспечивает высокое качество корневого шва.
Управление всей установкой осуществляется с помощью PLC-контроллера с русифицированным интерфейсом с сенсорным экраном.

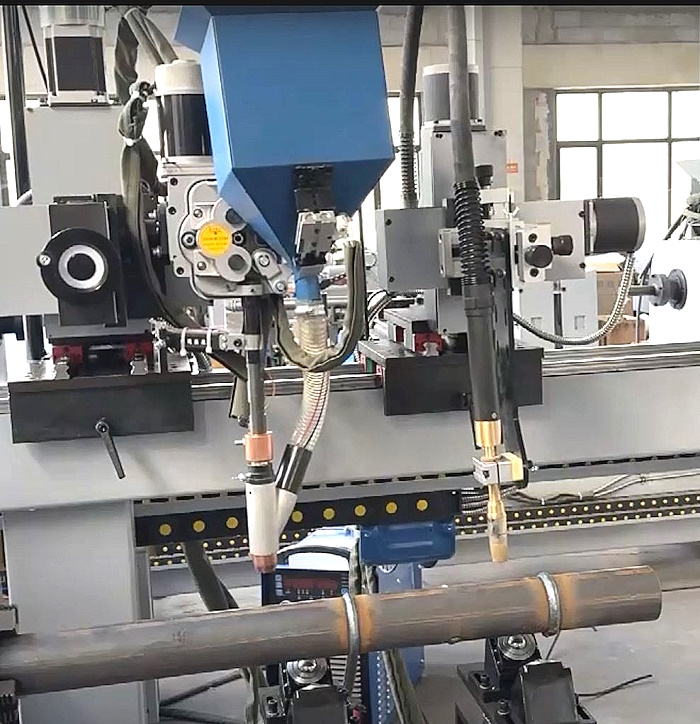

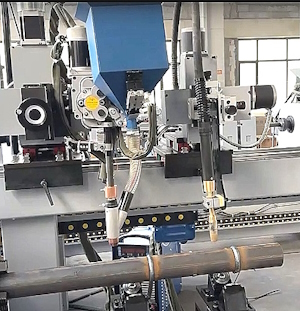

Головка для сварки под флюсом и горелка МИГ/МАГ
Головка для сварки под флюсом и горелка МИГ/МАГ.
Каждая расположена на своей каретке, которые могут перемещаться вручную по направляющим и фиксироваться стопором. Позиционирование осуществляется с помощью системы 3D слайдеров.
МИГ/МАГ горелка оснащена системой поперечных колебаний.
Наименование рисунка

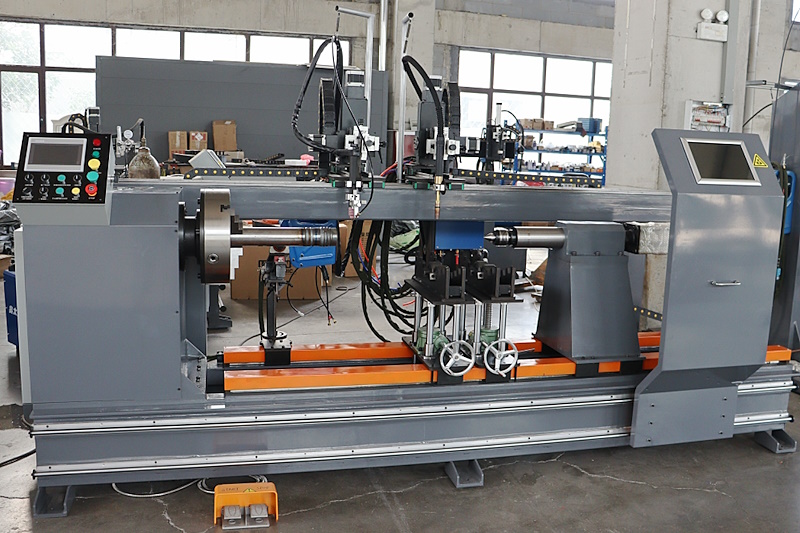

Установка для автоматической сварки кольцевых швов способом TIG с подачей присадочной проволоки и MIG/MAG
Установка имеет два сварочных процесса: аргонодуговая сварка с подачей холодной присадочной проволоки (ТИГ) и сварка в защитном газе (МИГ/МАГ).
Для сварки в защитном газе установка укомплектована сварочным аппаратом Aotai - 500PS, который представляет собой современный цифровой источник с импульсным режимом сварки. Специальный одинарный импульсный режим, разработанный для сварки углеродистой стали, обеспечивает получение качественных сварных швов при минимальном разбрызгивании свариваемого металла.
Для аргонодуговой сварки c подачей холодной присадочной проволоки используется сварочный импульсный источник Aotai ATIG-400P.
Установка оснащена системой колебаний для ТИГ и МИГ/МАГ горелок. Кроме того, ТИГ горелка имеет механизм контроля за длиной дуги.
Управление всей установкой осуществляется с помощью PLC-контроллера с русифицированным интерфейсом с сенсорным экраном.
Установка для сварки кольцевых швов с использованием двух способов сварки: МИГ/МАГ и сварка под флюсом
Установка для автоматической сварки кольцевых швов способом TIG с подачей присадочной проволоки и MIG/MAG
Установка для автоматической сварки кольцевых швов способом TIG с подачей присадочной проволоки и MIG/MAG. Тестирование режима MIG/MAG
Установка для автоматической сварки кольцевых швов способом TIG с подачей присадочной проволоки и MIG/MAG. Тестирование режима TIG
