Автоматическая сварка малых трубных узлов

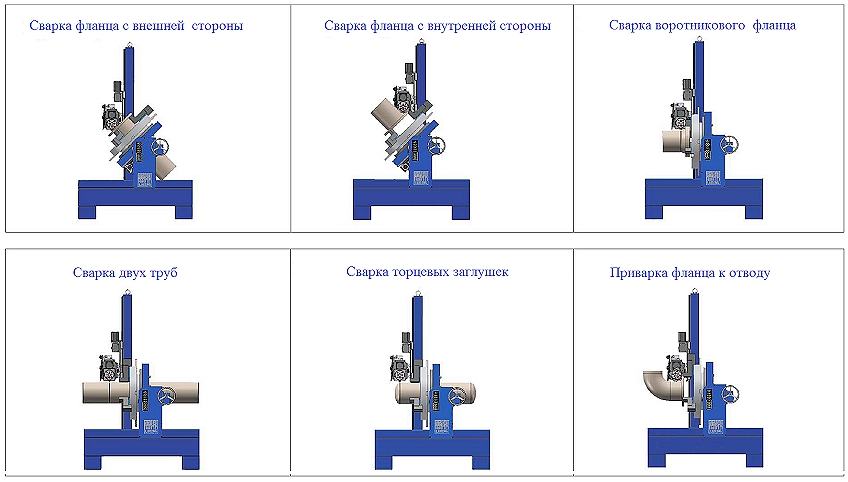

Сварка кольцевых швов. Примеры использования установок для сварки малых трубных узлов
Оборудование, представленное в данном разделе, предназначено для сварки малых трубных узлов. Под малыми подразумеваются трубные секции диаметром 40 - 630 мм. При этом при диаметрах 40-350 мм длина может достигать 3 м, а при 400 - 630 мм - не более 1 м. Вес заготовки всех диаметров обычно не не более 500 - 800 кг.
Варианты свариваемых трубных узлов: труба + фланец (фланцы), труба + отвод, труба + тройник, труба + переход, труба + труба, отвод + фланец и их различные сочетания.
Наиболее востребованное применнение: сварка отвода, сварка фланца.
Оборудование стандартизировано. Оно имеет различные типоразмеры, но базируется на единой сварочной технологии - аргонодуговая (ТИГ) сварка с подачей холодной или горячей проволоки с возможностью сварки с импульсом.
Конструктивно оборудование представляет собой сварную прошедшую термообработку раму, на которой установлен сварочный позиционер с проходным отверстием, зажимной патрон. Возможна установка патронов различных типов в т. ч. токарного типа, патронов с электроприводом.
С боковой стороны рамы проложены направляющие для перемещения вертикальной стойки (миниколонны). Перемещения осуществляется с помощью электропривода и пары зубчатая рейка / звездочка.

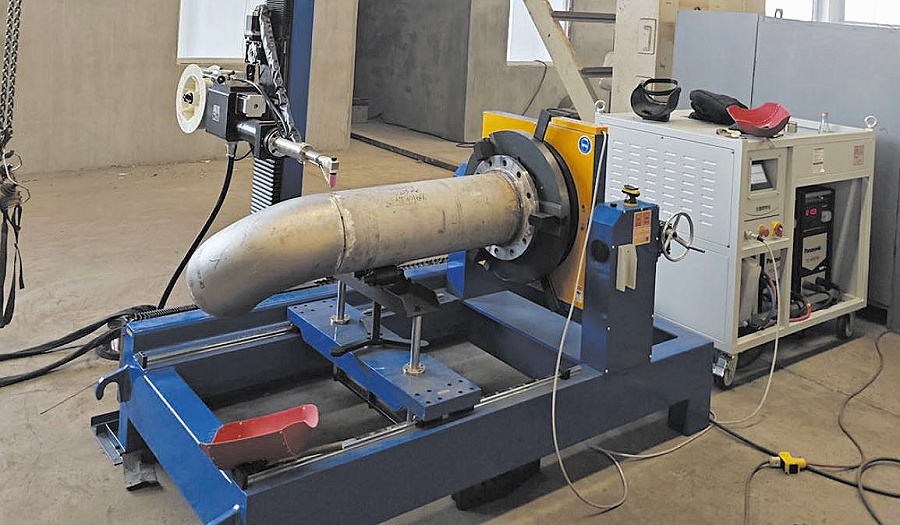

Сварка кольцевых швов. Установка для сварки малых трубных узлов
Основным элементом этого семейства оборудования является автоматизированная горизонтальная консоль.
Консоль оснащена серводвигателями, которые обеспечивают:
вертикальное перемещение
горизонтальное перемещение
угловые (маятниковые) колебания горелки
На консоли также размещается механизм подачи присадочной проволоки и сварочная горелка.
Горелка подключена к системе слежения за длиной дуги по напряжению.
Таким образом все оборудование уже в базовом варианте имеет богатую комплектацию: механизм угловых (маятниковых) колебаний, систему слежения за длиной дуги по напряжению.
Выпуск стандартной линейки оборудования позволяет, с одной стороны, сократить срок поставки оборудования, а, с другой стороны, обеспечить достаточно конкурентные цены при высоком качестве выпускаемой техники.

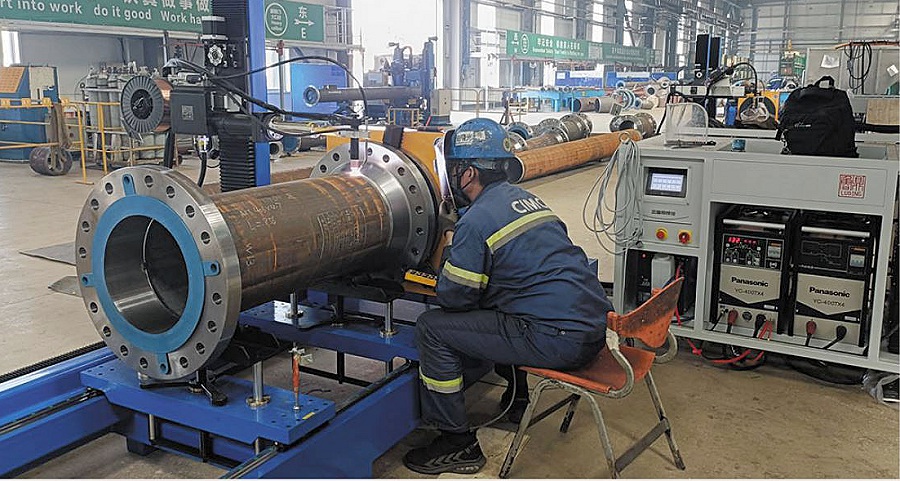

Сварка кольцевых швов. Использование установки для сварки толстостенной трубы и воротниковых фланцев. Процесс - ТИГ сварка с подачей горячей проволоки
Общие технические характеристики всего модельного ряда оборудования
Сварочный процесс: только TIG c подачей холодной / горячей (опция) проволоки
Наружный диаметр зажимаемого изделия: 20-400 / 50-600 мм (различные модели)
Диаметр проходного отверстия зажимного патрона 138/360 мм (различные модели)
Угол наклона позиционера: 0～90°
Толщина стенки трубы минимум 1 мм
Сварочный источник постоянного тока с импульсным режимом Panasonic-YC400TX или Aotai Atig 400P
Механизм подачи проволоки для аргонодуговой сварки: диаметр проволоки 1,0 мм
Водоохлаждаемая горелка с блоком водяного охлаждения
Система угловых (маятниковых) колебаний сварочной горелки: амплитуда колебаний 0-20 мм; скорость колебаний 0-20 мм/с; время задержки по краям 0-5 с
Встроенная система слежения за длиной дуги по напряжению: диапазон отслеживания 0-40,0 мм; скорость отслеживания 0-6 мм/с; точность отслеживания длины дуги 0,2 мм
Система многопроходной сварки
Управление - PLC контроллер c цветным сенсорным экраном
Русифицированное меню
Полное программирование сварочного цикла, 30 ячеек памяти для хранения программ
Электропитание: сварочный аппарат - 380 В/50 Гц; управление - 220 В/50 Гц

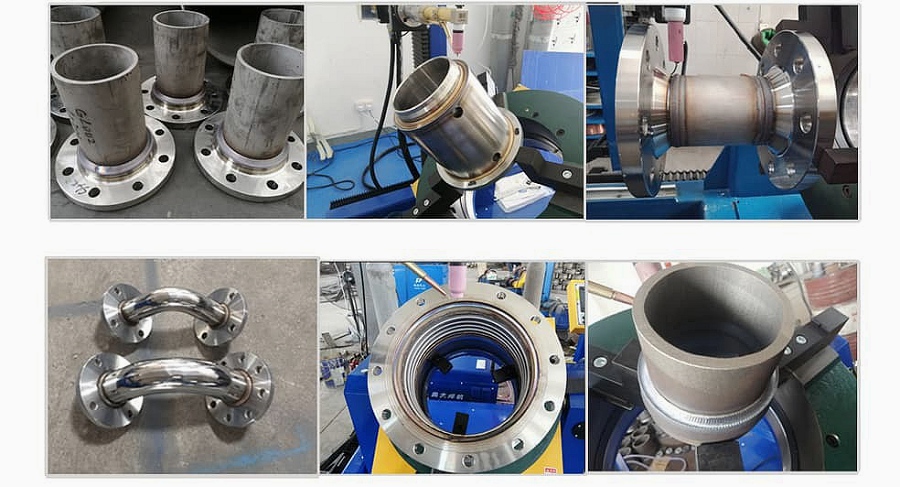

Сварка кольцевых швов. Примеры сваренных изделий
Наименование рисунка
Установка для автоматической аргонодуговой сварки трубных узлов (кольцевых швов) диаметром 20-400 мм
Установка для автоматической аргонодуговой сварки трубных узлов (кольцевых швов) диаметром 50-600 мм толщина стенки 15 мм
Установка для автоматической аргонодуговой сварки трубных узлов (кольцевых швов) диаметром 50-600 мм. Электромеханический зажимной патрон
Установка для автоматической аргонодуговой сварки трубных узлов (кольцевых швов) диаметром 20-400 мм

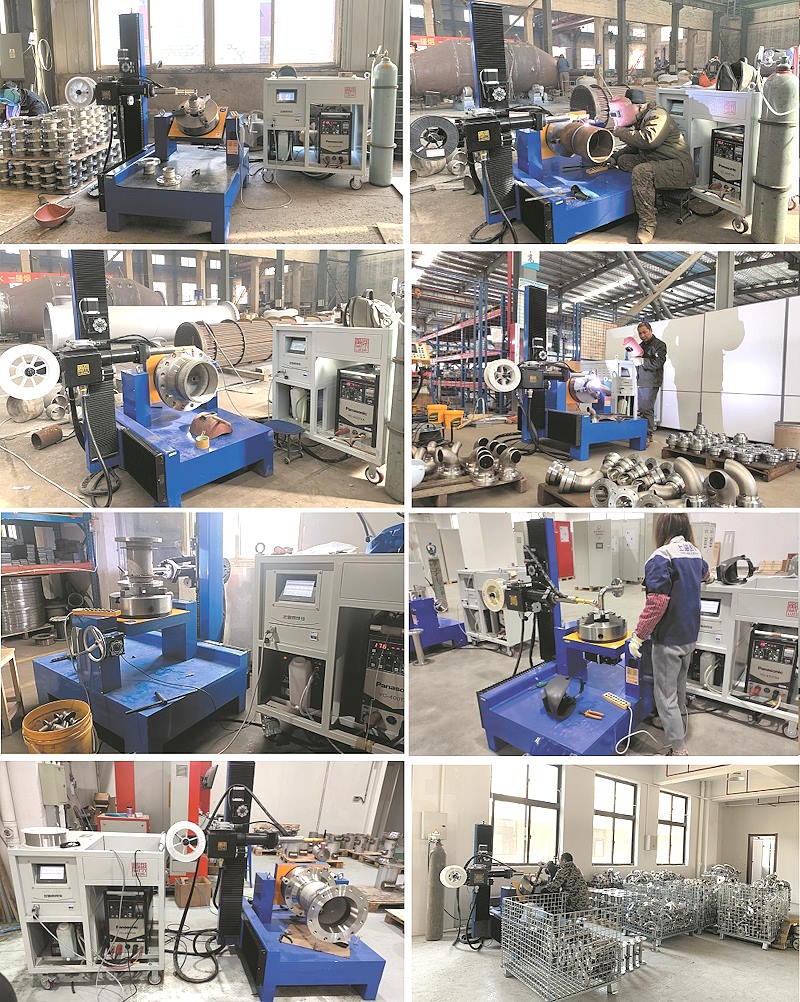

Сварка кольцевых швов. Примеры использования установок для сварки малых трубных узлов
