Автоматическая сварка малых емкостей, баков, резервуаров из нержавеющей стали
Автоматическая сварка малых емкостей, баков, резервуаров из нержавеющей стали
Оборудование, представленное в данном разделе, предназначено для сварки фильтров, небольших емкостей, резервуаров из нержавеющей стали, которые широко используются для производства фармацевтических реакторов, биореакторов, ферментеров, смесителей, емкостей для пищевой, молочной, микробиологической, косметической промышленности и т. д.
Оборудование стандартизировано. Оно имеет различные типоразмеры, но базируется на единой сварочной технологии - аргонодуговая (ТИГ) сварка с подачей холодной или горячей проволоки с возможностью сварки с импульсом.
Конструктивно оборудование представляет собой мощную сварную прошедшую термообработку раму, на которой установлены одна или две стойки с приводом и зажимным приспособлением для фиксации изделия. На верхней части рамы смонтированы направляющие, по которым перемещаются поддерживающие опоры. С боковой стороны рамы проложены направляющие для перемещения вертикальной стойки (миниколонны). Перемещения осуществляется с помощью электропривода и пары зубчатая рейка / звездочка.
Основным элементом этого семейства оборудования является автоматизированная горизонтальная консоль.
Консоль оснащена серводвигателями, которые обеспечивают:
вертикальное перемещение
горизонтальное перемещение
угловые (маятниковые) колебания горелки
На консоли также размещается механизм подачи присадочной проволоки и сварочная горелка.
Горелка подключена к системе слежения за длиной дуги по напряжению.

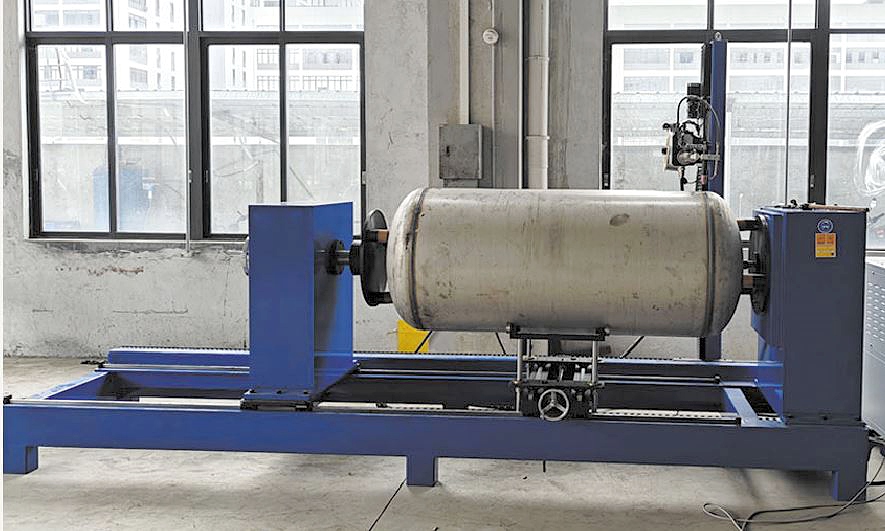

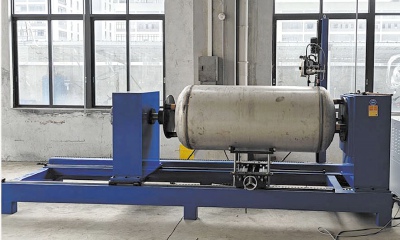

Установка с двумя планшайбами для автоматическая сварки малых емкостей, баков, резервуаров из нержавеющей стали
Таким образом все оборудование уже в базовом варианте имеет богатую комплектацию: механизм угловых (маятниковых) колебаний, систему слежения за длиной дуги по напряжению.
Выпуск стандартной линейки оборудования позволяет, с одной стороны, сократить срок поставки оборудования, а, с другой стороны, обеспечить достаточно конкурентные цены при высоком качестве выпускаемой техники.
Оборудование предназначено в первую очередь для сварки кольцевых швов. Однако его конструкция позволяет сваривать и продольные швы, хотя понятно, что качество будет хуже, чем сварка на специализированных установках, где сварка реализуется на медной подкладке.

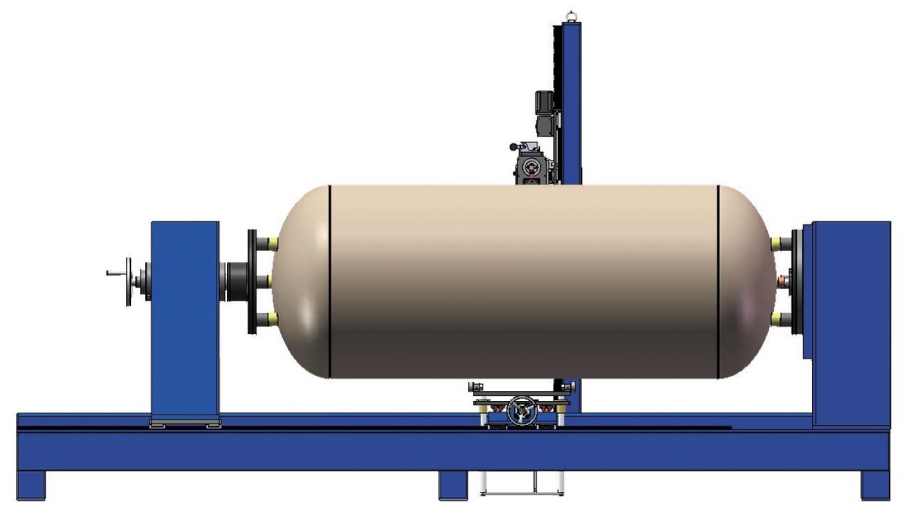

Установка с двумя планшайбами для автоматическая сварки малых емкостей, баков, резервуаров из нержавеющей стали
Диаметр изделий 400 – 1200 мм
Длина 800 - 2000 мм
Толщина стенки емкости 1 - 6 мм
Для фиксации изделия планшайбы оснащены цилиндрическими штырями с пластиковыми головками
Установка с одной планшайбой для автоматическая сварки малых емкостей, баков, резервуаров из нержавеющей стали
Общие технические характеристики всего модельного ряда оборудования
Сварочный процесс: только TIG c подачей холодной / горячей проволоки
Сварочный источник постоянного тока с импульсным режимом Panasonic-YC400TX или Aotai Atig 400P
Сварочная проволока диаметром 1,0 мм
Блок жидкостного охлаждения
Встроенная система слежения за длиной дуги
Cистема маятниковых (угловых) колебаний горелки. В ряде случаев возможна установка системы поперечных колебаний
Основной режим - сварка кольцевых швов, однако, возможна так же сварка продольных швов
Управление - PLC контроллер c сенсорным экраном
Русифицированное меню
Полное программирование сварочного цикла, 40 ячеек памяти для хранения программ

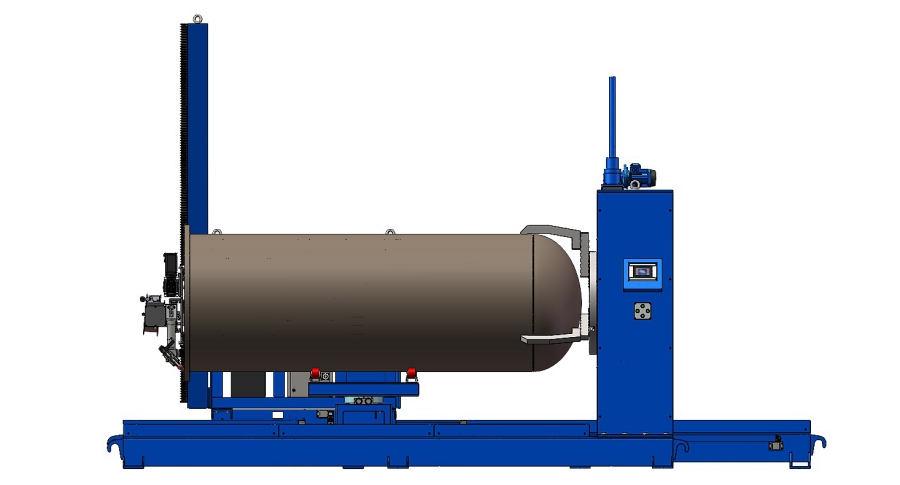

Установка с одной планшайбой для автоматическая сварки малых емкостей, баков, резервуаров из нержавеющей стали
Установка оснащена одним зажимным патроном со специальными губками, которые позволяют фиксировать изделия большого диаметра
В центре станины установки находится поворотная платформа с поддерживающими роликами, что позволянт поварачивать изделие прямо на установке, не прибегая к использованию подъёмных механизмов.
• Диаметр изделий 400 – 1200 мм
• Длина 800 - 2000 мм
• Толщина стенки 1 - 6 мм
• Конструкция установки позволяет приваривать проходные фланцы (уговой шов с обратной стороны фланца и нахлесточный шов со стороны зеркала фланца), колцевые стыковые швы, продольные стыковые швы.

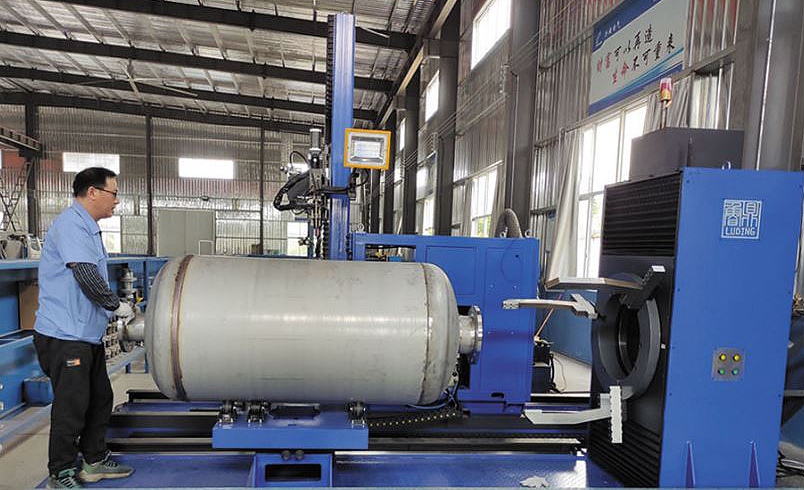

Установка с поворотным столом для автоматической аргонодуговой сварки кольцевых швов. Используется при изготовлении малых резервуаров, баков, аппаратов, биореакторов (диаметром 400 -1200 мм
Установка с поворотным столом для автоматической аргонодуговой сварки кольцевых швов. Используется при изготовлении малых резервуаров, баков, аппаратов, биореакторов (диаметром 400 -1200 мм)

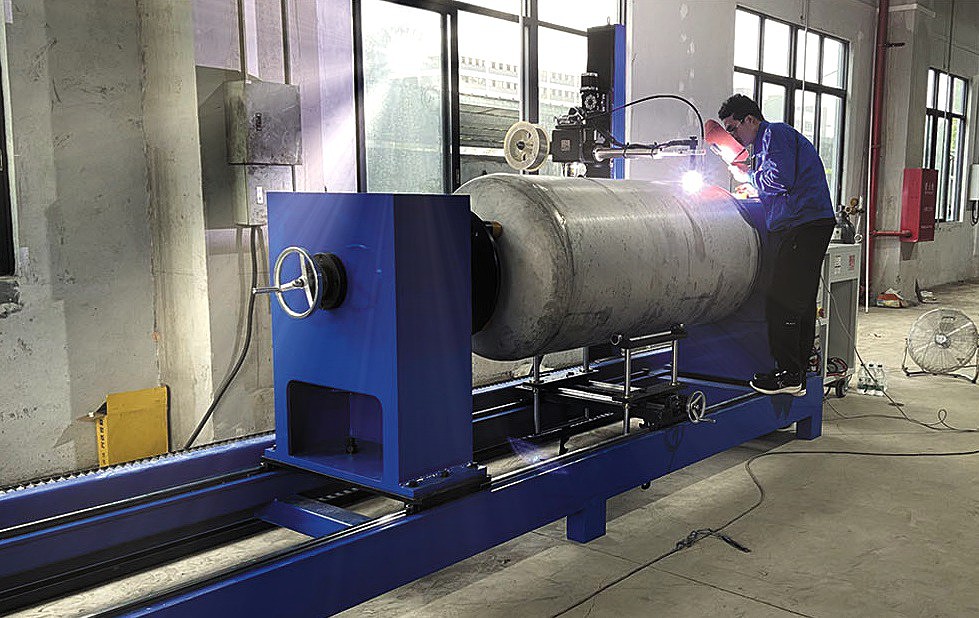

Установка для автоматической аргонодуговой сварки кольцевых швов. Используется при изготовлении малых резервуаров, баков, аппаратов, биореакторов (диаметром 400 -1200 мм)
Установка для автоматической аргонодуговой сварки кольцевых швов. Используется при изготовлении малых резервуаров, баков, аппаратов, биореакторов (диаметром 400 -1200 мм)

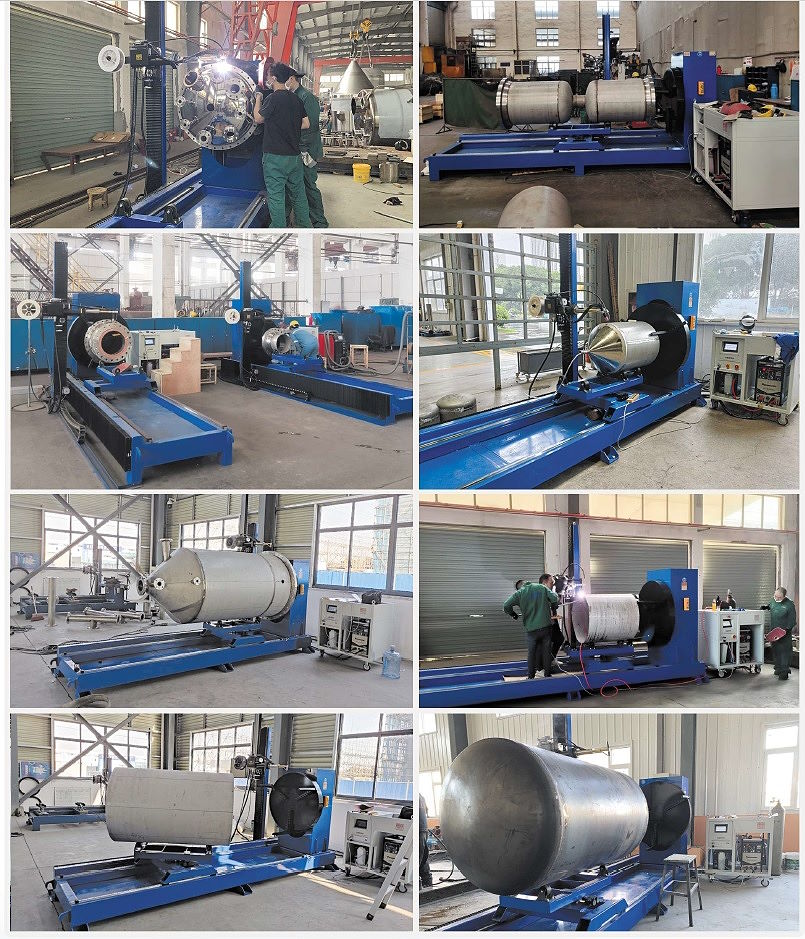

Примеры использования установок для сварки малых резервуаров
