Автоматическая сварка емкостей большого диаметра из нержавеющей стали

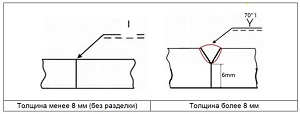

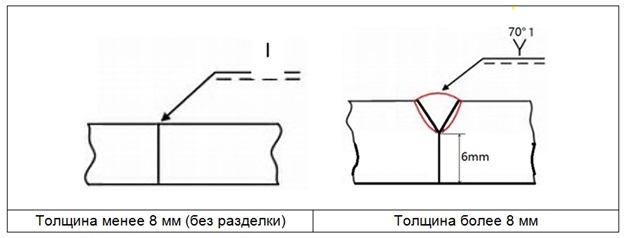

Форма фаски при плазменной и комбинированной сварке
Данное оборудование предназначено для сварки кольцевых и продольных швов при производстве емкостей большого диаметра из тонкой (от 3 до 10 - 16 мм) нержавеющей стали, которые широко применяются в молочной промышленности, виноделии, пивоваренной промышленности, а также при изготовлении криоцилиндров и криоконтейнеров.
Технология сварки
Технология сварки предполагает использовани Плазменной и Аргонодуговой сварки.
При толщине металла менее 3 мм применяется аргонодуговая сварка.
При толщине металла от 3 до 8 мм используется плазменная сварка. Сварка осуществляется без разделки кромок листа.
Плазменная сварка отличается высокой скоростью (примерно в 2 раза выше чем аргонодуговая сварка с подачей присадочной проволоки), низким тепловложением, малым изменением состава основного металла, отличным внешним видом сварочного шва.

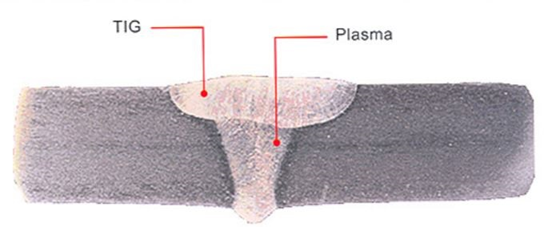

Микрошлиф сварного шва при комбинированной плазменной + аргонодуговой сварке
При толщине металла более 8 мм используется комбинированный способ сварки Плазма с подачей или без подачи присадочной проволоки для корневого прохода + ТИГ с подачей присадочной проволоки для заполняющего прохода. Сварка осуществляется с использованием Ỵ разделки кромок. Притупление нижней части - 6 мм, разделка верхней части 35 градусов. Сварка осуществляется плазменной и ТИГ горелками, расположенными одна за другой.
В качестве источников для плазменной и аргонодуговой сварки возможно применение оборудования европейских производителей или ведущих китайских брэндов.

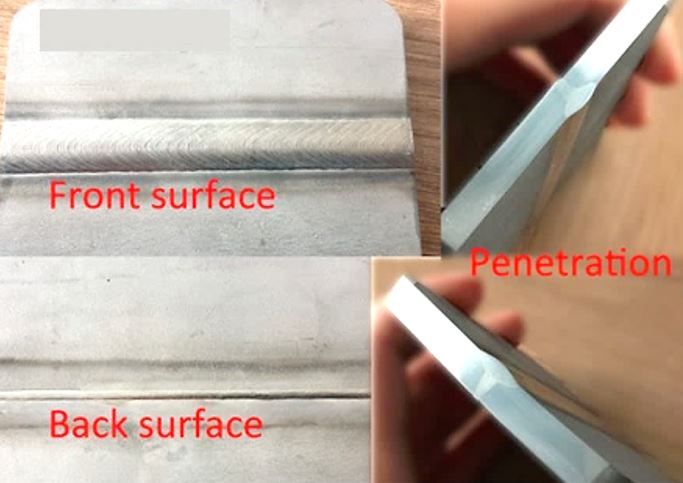

Обратный валик и лицевая часть сварного шва
Комбинированный способ сварки: Плазменная + аргонодуговая сварка, обеспечивает высочайшее качество шва.
- практически полное отсутствие внутренних дефектов шва
- отличное формирование обратного валика и прекрасный вид лицевой части сварочного шва

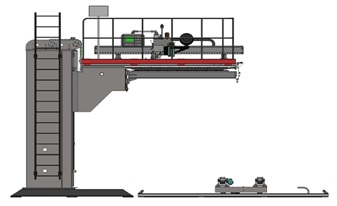

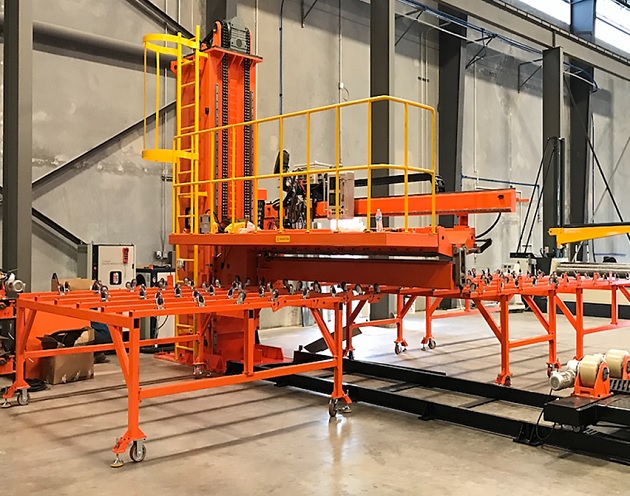

Установка для сварки продольных швов
Применяемое оборудование
Для сварки продольных швов используется Установка для сварки продольных швов с подъёмной балкой с вертикальным ходом 2500 мм. Она позволяет сваривать обечайки длиной до 3000 мм, диаметром 1000-3000 мм и толщиной стенки 3 - 12 мм.

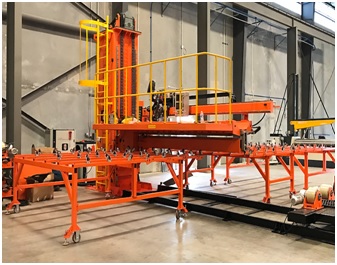

Подвижный стол для стыковой сварки листов в карту
Эта же установка может использоваться для стыковой сварки листов в карты.
Для этого применяется специальный подвижный стол.

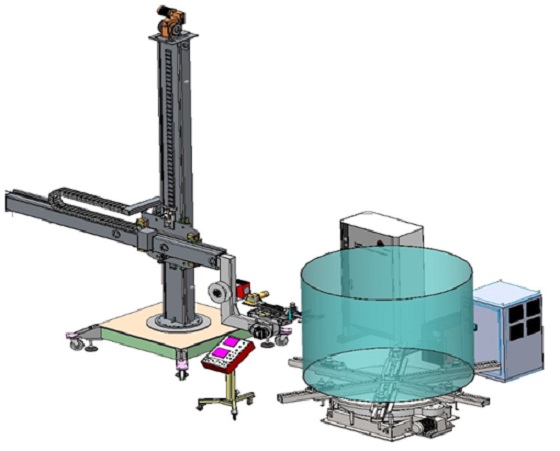

Установка для сварки кольцевых швов при расположении емкости в вертикальном положении
Для сварки кольцевых швов используется сварочная установка, которая позволяет осуществлять сварку обечаек, находящихся в вертикальном положении. Установка включает колонну (манипулятор) со сварочным оборудованием и поворотный стол.
Вертикальное положение емкости / обечайки даёт возможность упростить процесс сборки и сварки:
- сварка ведётся без разделки кромок (для аргодуговой сварки - до 3 мм, для плазменной сварки - 6-8 мм, для бОльших толщин уже используется разделка)
- исключается сплющивание изделия при сборке и сварке
- при сварке оборудование компенсирует отклонение параметров изделия от правильного круга в пределах +/- 10 мм
Наименование рисунка

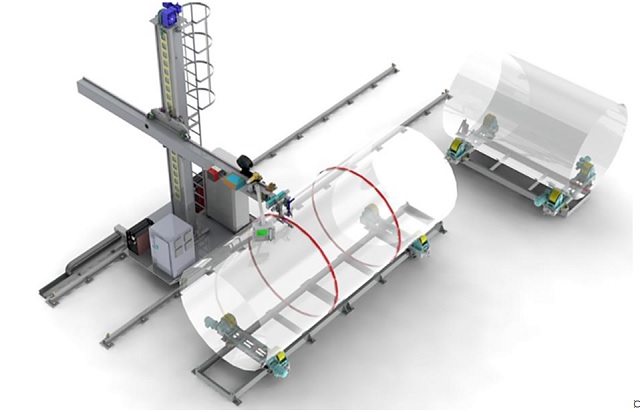

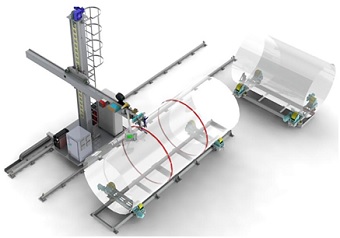

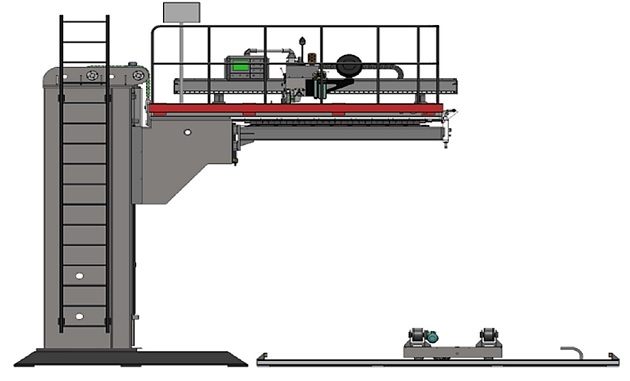

Если диаметр изделий превышает 3000 мм и/или толщина стенки превышает 12 мм, то применяется традицонное решение для сварки обечаек больших диаметров - сварочная колонна и сварочный роликовый вращатель. На колонну устанавливается оборудование, необхоимое для плазменной и аргоно-дуговой сварки.
Управление сварочным комплексом осуществляется со шкафа управления, в котором размещается PLC-контроллер с сенсорным экраном, а также экраны видеоконтроля. Дополнительно используется проводной или беспроводной пульт дистанционного управления.
