 Укрытие защитное манжеты герметизирующей (УЗМГ)
При строительстве переходов трубопроводов под дорогами, для герметизации пространства между кожухом и трубопроводов применяются манжеты герметизирующие (МГ), которые при засыпке грунтом иногда стаскивает с кожуха, а при засыпке скальным грунтом – травмирует, вплоть до сквозных пробоев, что приводит к разгерметизации кожуха. Для обеспечения сохранности манжет было разработано, и уже успешно применяется - укрытие защитное манжет герметизирующих (УЗМГ) ТУ 2296-009-01297858-2005.
Укрытие защитное манжеты герметизирующей выпускается климатического исполнения ХЛ, категории размещения 3 по ГОСТ 15150-69 и может эксплуатироваться при температуре эксплуатации от минус 60°С до плюс 70°С.
Пример записи укрытия защитного манжеты герметизирующей в других документах и (или) при заказе:
«Укрытие защитное УЗМГ 820/1020 ТУ 2296-009-01297858 – 2005», где УЗМГ – укрытие защитное манжеты герметизирующей; 820 – диаметр основного трубопровода в мм; 1020 – диаметр футляра (кожуха) в мм.

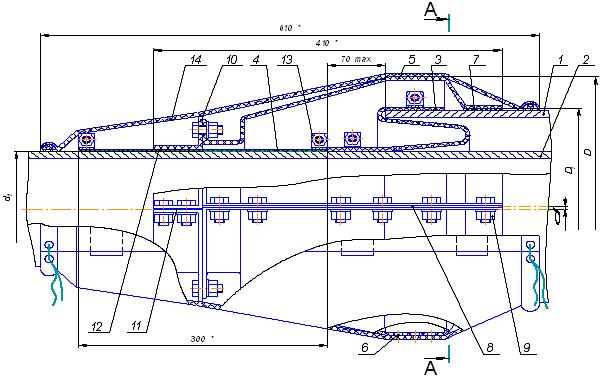

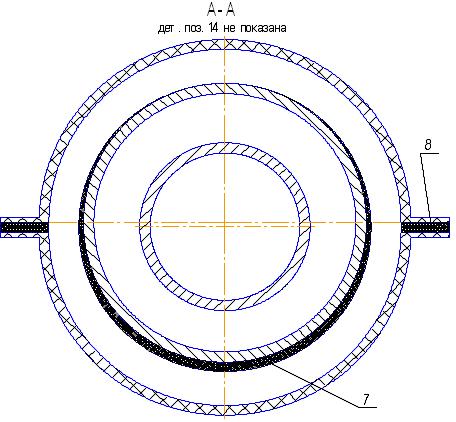

Основные сведения об изделии и технические данные
| Наименование |
q, мм |
d1, мм |
D1, мм |
L, мм |
l, мм |
D, мм |
Масса, кг |
| УЗМГ 108/325 |
53 |
112 |
339 |
610 |
410 |
405 |
4,6 |
| УЗМГ 159/ 377 |
40 |
163 |
391 |
610 |
410 |
460 |
5,0 |
| УЗМГ 219/ 426 |
28 |
223 |
440 |
610 |
410 |
510 |
5,6 |
| УЗМГ 219/ 530 |
77,5 |
223 |
543 |
610 |
410 |
610 |
7,5 |
| УЗМГ 219/720 |
172 |
223 |
734 |
610 |
410 |
800 |
11,0 |
| УЗМГ 273/426 |
5 |
277 |
440 |
610 |
410 |
510 |
8,7 |
| УЗМГ 273/530 |
60 |
277 |
543 |
610 |
410 |
610 |
8,3 |
| УЗМГ 273/720 |
152 |
277 |
734 |
610 |
410 |
800 |
10,0 |
| УЗМГ 377/630 |
60 |
381 |
644 |
610 |
410 |
710 |
9,3 |
| УЗМГ 426/630 |
28 |
430 |
466 |
610 |
410 |
710 |
130 |
| УЗМГ 426/720 |
70 |
430 |
734 |
610 |
410 |
800 |
10,0 |
| УЗМГ 530/720 |
17 |
534 |
734 |
610 |
410 |
800 |
9,3 |
| УЗМГ 530/820 |
69 |
534 |
834 |
610 |
410 |
900 |
13,0 |
| УЗМГ 820/1020 |
20 |
824 |
1034 |
610 |
410 |
1100 |
15,3 |
| УЗМГ 1020/1220 |
20 |
1024 |
1234 |
610 |
410 |
1300 |
18,2 |
| УЗМГ 1020/1420 |
120 |
1024 |
1434 |
610 |
410 |
1500 |
24 |
| УЗМГ 1067/1420 |
60 |
1071 |
1434 |
610 |
410 |
1500 |
23 |
| УЗМГ 1067/1620** |
172 |
1071 |
1634 |
610 |
410 |
1700 |
29,8 |
| УЗМГ 1220/1420 |
20 |
1224 |
1434 |
610 |
410 |
1500 |
20,0 |
| УЗМГ 1220/1720** |
147,5 |
1224 |
1734 |
610 |
410 |
1800 |
33,0 |
| УЗМГ 1420/1720 |
50 |
1424 |
1734 |
610 |
410 |
1800 |
27,0 |
** - для теплоизолированных труб
По согласованию с Заказчиком размеры УЗМГ могут приниматься другими, но не противоречащими СНиП 2.05.06-ф5.
Комплект поставки:
| Наименование |
Количество |
| Кожух |
1 шт. |
| Фланец |
1 шт. |
| Кольцо |
1 шт. |
| Клей |
1 кг. |
| Хомут крепления кольца |
2 шт. |
| Кольцо прокладка кожуха |
1 шт. |
| Прокладка кожуха |
6 шт. |
| Прокладка фланца |
6 шт. |
| Крепеж (болты, гайки, шайбы) |
В соответствии с ТУ. |
| Чехол |
1 шт. |
| (для работы с клеем) перчатки х/б |
2 пары. |
| Перчатки резиновые |
4 пары. |
| Кювета |
1 шт. |
| Валик тряпичный |
1 шт. |
| Шпатель узкий |
1 шт. |
| Руководство по эксплуатации, Паспорт |
1 шт. |
|
