 Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн XYD-YT

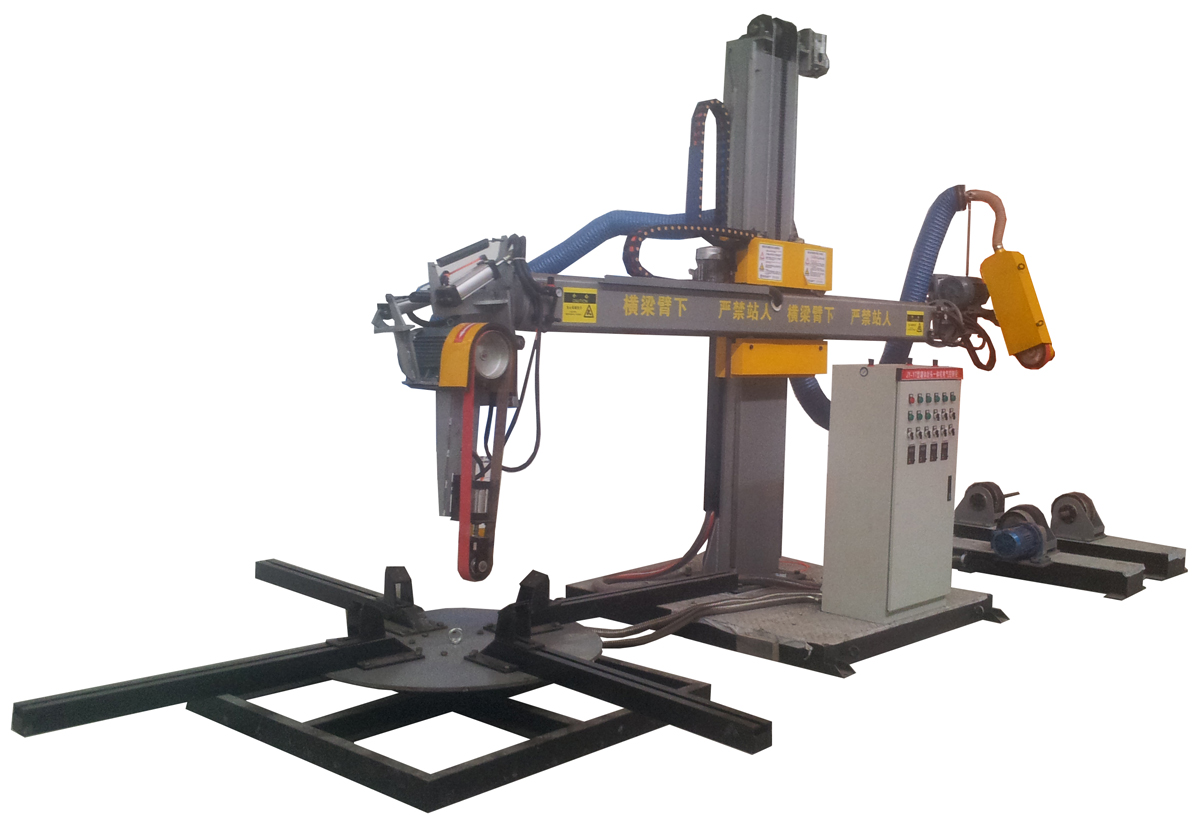

Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн представляет собой комплекс оборудования, состоящий из колонны-манипулятора, роликовых вращателей и поворотного стола. На конце горизонтальной консоли колонны монтируются шлифовальные плавающие головки.
Горизонтальная консоль имеет регулируемую скорость перемещения по вертикали и горизонтали. Для горизонтального перемещения консоли используется механизм рейка-звездочка, для вертикального – цепь-звездочка. Механизм перемещения консоли по вертикали оснащен противовесом и устройством против падения.
Наклон головки относительно обрабатываемой поверхности задается с помощью пневмоцилиндров. Они же осуществляют регулируемый поджим рабочего инструмента к обрабатываемому изделию. Пневмоцилиндр также используется для натяжения шлифовальной ленты. Шлифовальная головка позволяет использовать как шлифовальные ленты, так и различные шлифовальные/полировальные круги. Замена шлифовальной ленты осуществляется очень быстро путём установки приводных ремней для вращения шкива, на котором закрепляется шлифовальный круг.
Для шлифовки внутренней поверхности обечаек диаметром 300-800 мм к двигателю головки подсоединяется специальная штанга длиной 1,2 м, на которую устанавливаются шлифовальные диски (дополнительная опция).
Процесс шлифовки/полировки регулируется путём установки горизонтальной и вертикальной скорости перемещения шлифовальной головки, а также путём изменения скорости вращения поворотного стола или роликов.
Установка используется для шлифовки и полировки наружных и внутренних поверхностей деталей заготовок установок медицинской, химической промышленности, установок очистки и фильтрации воды, пищевых сосудов - продуктов питания и напитков.
Опции:
- установка пылеулавливающего кожуха на шлифовально головке и системы сбора пыли (пылеотсоса)
- установка инвертора для регулировки скорости вращения привода шлифовальной головки
- установка системы подачи полировальной пасты
Технические характеристики
| Характеристики |
Значение |
Размер обрабатываемой поверхности, мм:
Обечайка - наружный диаметр
Обечайка - внутренний диаметр
Обечайка - максимальная длина
Днище - наружный и внутренний диаметр |
800 (400) - 3000
800 (400) - 3000
5000
400 - 3000 |
Точность полирования:
шероховатость поверхности (Ra)
при зеркальной полировке |
0,25 мкм
50 - 500 mesh. |
| Эффективность производства |
от 6 до 12 квадратных метров в час |
| Материал полировки |
Цилиндрические щётки, наждачная лента,
тканевый цилиндр, пеньковый цилиндр, нейлоновый цилиндр |
| Габариты установки |
4500 X 1500 X 3080 мм |
| Входная мощность |
8 кВт |
| Масса установки |
2800 кг |
 Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн в работе |
 Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн в работе |
 Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн в работе |
 Установка для шлифовки и полировки обечаек, корпусов и днищ танков, цистерн в работе |
