 Кромкофрезерные станки
Кромкофрезерные станки предназначены для обработки торцов листа после термической резки, а также для создания разделки кромок под сварку. Кромкофрезерный станок способен, в зависимости от типа фрезы, делать V-образную, X-образную или J-образную одно- или двух- стороннюю разделку кромки
Толщина обрабатываемого стального листа - до 100 мм, длина листа - до 28 и более метров.
Станки могут оснащаться одной или двумя фрезерными головками различных производителей и различной мощности, что значительно влияет на цену оборудования. Так, например, цена фрезерной головки тайваньского производства превышает цену аналогичной китайской головки на 30-40%.
На цену также влияет число гидроцилиндров, прижимающих лист к столу. Жимки могут быть все гидравлическими или через один чередоваться с ручными прижимами.
Технические характеристики стандартных кромкофрезерных станков
| Модель |
XBJ-6 |
XBJ-9 |
XBJ-12 |
XBJ-15 |
| Толщина обрабатываемого листа , мм |
6 - 50 (60) |
6 - 50 (60) |
6 - 50 (60) |
6 - 50 (60) |
| Макс. толщина слоя резки за один проход, мм |
8 |
8 |
8 |
8 |
| Угол снимаемой фаски, град |
0 - 45 |
0 - 45 |
0 - 45 |
0 - 45 |
| Скорость подачи фрезы, м/мин |
0,25 - 0,60 |
0,25 - 0,60 |
0,25 - 0,60 |
0,25 - 0,60 |
| Сорость возврата каретки, м/мин |
4 |
4 |
4 |
4 |
| Диаметр фрезы, мм |
160 |
160 |
160 |
160 |
| Мощность электродвигателя привода фрезы, кВт |
5,5 |
5,5 |
5,5 |
5,5 |
| Мощность электродвигателя горизонтальной подачи фрезы, кВт |
1,2 |
1,2 |
1,2 |
1,2 |
| Мощность электродвигателя привода гидросистемы, кВт |
4,0 |
4,0 |
4,0 |
4,0 |
| Высота рабочего стола от пола, мм |
900 |
900 |
900 |
900 |
| Длина рабочей зоны, м |
6 |
9 |
12 |
15 |
| Число прижимных гидроцилиндров, шт. |
8 |
11 |
15 |
19 |
| Давление гидростанции, MPa |
не менее 3,5 МПа |
не менее 3,5 МПа |
не менее 3,5 МПа |
не менее 3,5 МПа |
| Габариты, мм |
8200*2100*2100 |
11200*2100*2300 |
14200*2100*2300 |
17200*2100*2450 |
| Вес, т |
9 |
14 |
18 |
23 |
 Кромкофрезерный станок |
 Кромкофрезерный станок |
 Кромкофрезерный станок |
 Кромкофрезерный станок |
 Кромкофрезерный станок с двумя фрезерными головками |

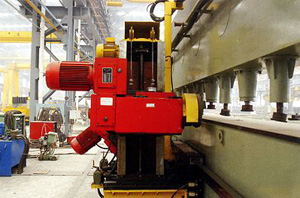

 Обрабатывающая головка кромкофрезерного станка |
 Фрезерная головка кромкофрезерного станка |
 Кромкофрезерный станок XBJ-6 с чередующимися гидравлическими и ручными прижимами |
Смотреть другие видео на канале Унипрофит-Союз на Rutube >>
 Чертеж кромкофрезерного станка XBJ-6 |
|
