Установка координатной (пространственной) резки труб - УКРТ
Установка координатной (пространственной) резки труб - УКРТ
Специалистами нашей компании на базе консольной машины типа SNR-KB и позиционера с шаговым двигателем была разработана Установка координатной (пространственной) резки труб - УКРТ. При этом полностью был сохранен функционал консольной машины SNR-KB для раскроя листа и, таким образом, пользователь теперь может иметь два полноценных технологических решения.

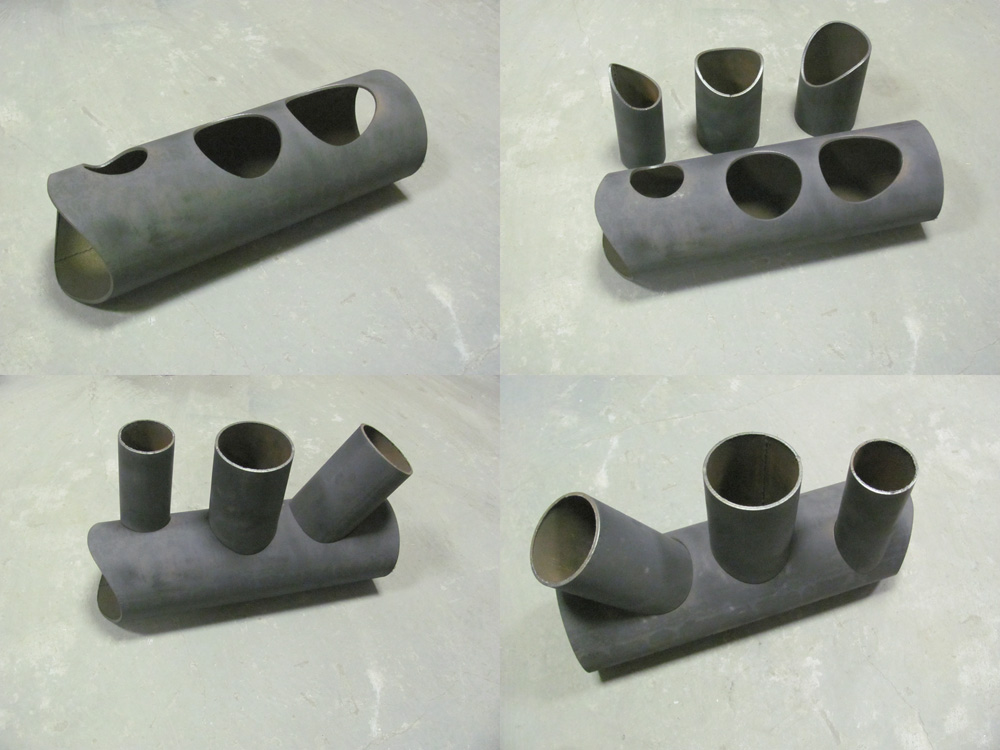

Установка УКРТ представляет собой простое недорогое и при этом достаточно эффективное решение для фигурной резки труб. Она позволяет осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза.
В стандартном исполнении установка предназначена для фигурной резки труб диаметром 50- 426 мм, длиной (в зависимости от модификации машины) не более 2/3/6 м, толщиной стенки до 50 мм (при кислородной резке), весом не более 300 кг.
Позиционирование режущего инструмента – газового или плазменного резака - осуществляется за счет перемещения в горизонтальной плоскости вдоль трубы, а также вращения трубы вокруг своей оси. Дополнительная степень свободы обеспечивается системой перемещения резака по вертикали, используемой также для контроля по длине дуги.
Система работает под управлением ЧПУ машины SNR-KB с использованием русифицированного программного обеспечения FastCAM. В качестве дополнительного программного обеспечения можно использовать различный софт, в частности, специализированную русифицированную программу Plate'n'Sheet Professional, которая дает возможность создавать различные узлы, сочленения из труб и отводы различной конфигурации.
Программа позволяет отображать каркасную 3D модель выбранного изделия, вращать и увеличивать ее.
Программа позволяет отображать каркасную 3D модель выбранного изделия, вращать и увеличивать ее. Также возможен прямой экспорт модели в Autocad 2001 - 2011. Получаемая развертка сохраняется в DXF файл в виде контура и готова к дальнейшей конвертации в управляющую программу.
Стандартно оборудование поставляется готовым к работе в режиме газокислородной резки. Для плазменной резки необходимо доукомплектовать установку источником плазмы. Мы предлагаем хорошо известное надежное оборудование компании Hypertherm. В зависимости от толщины металла могут использоваться аппараты Powermax 65 / Powermax 85 / Powermax 105 с механизированным резаком длиной 7,6 метров.
Характеристики
1220
1530
1565
Диаметр трубы, мм
50 – 426
50 – 426
50 – 426
Длина трубы, мм
≤ 2000
≤ 3000
≤ 6000
Толщина стенки трубы:
-кислородная резка, мм
-плазменная резка (в зависимости от мощности источника), мм
