Легкие портальные машины кислородной и воздушно-плазменной резки с ЧПУ
Модель SNR-QL-2540
Легкие портальные машины плазменной и газокислородной резки с ЧПУ
(Координатные машины (станки) плазменной резки металла)

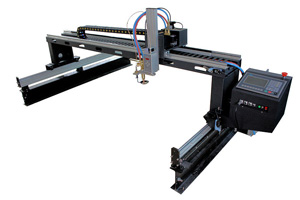

Легкая портальная машина воздушно-плазменной и газокислородной резки металла серии SNR-QL2 представляет собой лёгкий обрабатывающий комплекс для раскроя листового металлопроката шириной до 2 м по заданным чертежам с использованием системы ЧПУ.
Новейший блок ЧПУ SF-2012AH с цветным 7-дюймовым дисплеем, установленный на машине, позволяет производить раскрой деталей сложного профиля, также предусмотрена библиотека контуров, которые можно использовать, не прибегая к программам автоматизированного раскроя.
Портал позволяет осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза.
Блок ЧПУ SF-2012AH с цветным 7-дюймовым дисплеем
Машина изготовлена из прочного высокоточного стального профиля. Продольные и поперечные движения портала осуществляются по прецизионным хромированным направляющим. Высокая точность повторяемости контура достигается за счет двустороннего привода.
В оборудовании стандартно используются шаговые двигатели, однако, по желанию заказчика, могут быть поставлены сервоприводы.
Для подготовки управляющих программ на компьютере в комплект поставки машин входит пакет специализированного лицензионного программного обеспечения FastCAM. Эта программа выполняет все необходимые операции по преобразованию файлов CAD в управляющие программы для автоматического раскроя.
Программа имеет русифицированный интуитивно понятный интерфейс и достаточно проста в освоении даже для неопытного пользователя. Управляющая программа может быть введена с клавиатуры, либо подготовлена на компьютере с использованием специальных программных пакетов и перенесена на машину с помощью флэшкарты.
В стандартной комплектации машина оснащается оборудованием для газовой резки: резак пропановый, электромагнитный клапан, вентили, штуцера для подключения газовых рукавов.
Дополнительно машина может комплектоваться оборудованием для воздушно-плазменной резки металлов различных производителей.
Машины воздушно-плазменной резки серии SNR-QL2 могут комплектоваться различными источниками плазмы:
В комплект поставки машины входит система автоматического слежения за высотой резака, позволяющая компенсировать неровности металлического листа, что значительно повышает качество раскроя.
Система автоматического слежения универсальна и может работать в двух режимах:
- для газовой резки - с емкостным датчиком,
- для плазменной резки - с датчиком по напряжению дуги.
Легкий портал может эффективно использоваться на предприятиях с различными профилями производства: от изготовления вентиляции до тяжелых металлоконструкций.
Характеристики
SNR-QL2-2540
SNR-QL2-2565
SNR-QL2-2580
Длина поперечной балки. мм
2 500
2 500
2 500
Длина пути, мм
4 000
6 500
8 000
Рабочая зона, м
2х3,5
2х6
2х7,5
Регулировка резака по высоте, мм
120
120
120
Система отслеживания высоты резака
с емкостным датчиком для газового резака или по напряжению дуги для плазменного резака
Скорость резки, мм/мин
0 - 4 000
0 - 4 000
0 - 4 000
Скорость перемещения, мм/мин
0 - 6 000
0 - 6 000
0 - 6 000
Вид и число суппортов
один суппорт для газового или плазменного резака
Толщина реза
8 -120 мм (для термической резки) /в зависимости от источника (для плазменной резки)
Приводы
86-ти поизиционный шаговый двигатель или сервомотор (опция)
Тип привода
двойной привод
Модель ЧПУ
SF-2012AH 7" цветной LCD дисплей
ПО
FastCAM стандартная версия
Цены на машины с НДС со склада в Москве в комплектации для газовой/
воздушно-плазменной резки (без источника плазмы)
---
по запросу
---
Одна из модификаций модели SNR-QL2
Одна из модификаций модели SNR-QL2
Легкая портальная машина плазменной и газокислородной резки серии SNR-QL4
Легкая портальная машина плазменной и газокислородной резки серии SNR-QL4
Характеристики
SNR-QL4-2540
SNR-QL4-2560
SNR-QL4-2580
Длина поперечной балки. мм
2 500
2 500
2 500
Длина пути, мм
4 000
6 000
8 000
Рабочая зона, м
2х3,2
2х5,2
2,5х5,2
Регулировка резака по высоте, мм
120
120
120
Система отслеживания высоты резака
с емкостным датчиком для газового резака или по напряжению дуги для плазменного резака
Скорость резки, мм/мин
0 - 4 000
0 - 4 000
0 - 4 000
Скорость перемещения, мм/мин
0 - 6 000
0 - 6 000
0 - 6 000
Вид и число суппортов
один суппорт для газового или плазменного резака (опционно два суппорта)
Толщина реза
8 -120 мм (для термической резки) /в зависимости от источника (для плазменной резки)
Приводы
Сервомоторы и драйверы Panasonic
Тип привода
двойной привод
Модель ЧПУ
SF-2200AH 10,4" цветной LCD дисплей
ПО
FastCAM стандартная версия
Машина HoneyBEE серии ECO с двумя суппортами (комбинированный плазма+газ и одиночный газовый)
Легкая портальная машина плазменной и газокислородной резки серии HoneyBEE серии ECO
Портальная машина термической резки серии ECO представляет собой лёгкий обрабатывающий комплекс для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ. Машина позволяет осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза.
Машина серии ECO с двумя суппортами
Машина имеет жесткую конструкцию, усиленную поперечную консоль, на которую возможна установка одного или двух суппортов. При этом один из суппортов может быть комбинированным: с газовым и плазменным резаками.
Плоские направляющие для продольного перемещения изготовлены из высококачественной рельсовой стали.
На машинах серии ECO устанавливаются сервоприводы переменного тока Panasonic, модель - MHMD042G1U, мощностью 400 вт, с частотой вращения 3000 об/мин.
В качестве редукторов применяются прецизионные безлюфтовые редукторы NEUGART или EISELE.
Механизм крепления сервопривода
Механизм крепления сервопривода обеспечивает надежное сопряжение рейки с шестерней, что сказывается на высокой точности перемещения и позиционирования режущего инструмента
Производитель предлагает несколько вариантов систем управления ЧПУ:
Система управления VUP CNC
Система управления VUP CNC – представляет собой блок управления базе персонального компьютера c операционной системой Windows XP и использующего оболочку VUP для управления всеми компонентами машины.
Система управления HBCNC
Система управления HBCNC с русифицированной оболочкой.в отличие от VUP HBCNC построена на базе промышленного процессора ARM9 и имеет более высокий уровень производительности и помехозащищенности, и отличается повышенной надежностью.
Легкая портальная машина плазменной и газокислородной резки серии HoneyBEE серии ECO с двумя суппортами: один с газовым резаком, другой с плазменным
Легкая портальная машина плазменной и газокислородной резки серии HoneyBEE серии ECO с двумя суппортами: один с газовым резаком, другой с плазменным
Блоки ЧПУ фирмы Hypertherm
Блоки ЧПУ фирмы Hypertherm:
EDGE Pro
MicroEDGE
Fhoenix
Данная комплектация особенно рекомендуется при применении источников плазмы Hypertherm
ЧПУ Fhoenix позволяет использовать высокопроизводительные источники из линейки – Hypertherm HPRXD
В базовую комплектацию с системой слежения входит Anti-Collision system
В качестве системы автоматического слежения за высотой резака используется промышленное оборудование фирмы HYD Technologies. В базовую комплектацию с системой слежения входит Anti-Collision system, которая предотвращает возможность столкновения резака с препятствиями и выходом его из строя.
В газовой и кислородной магистрали используются высококачественные шланги высокого давления южнокорейского производства.
В базовой комплектации машина оснащена системой автоподжига, а газокислородная магистраль оборудована надежными электромагнитными клапанами, что позволяет управлять пламенем полностью в автоматическом режиме.
Для подготовки управляющих программ на компьютере в комплект поставки машин входит пакет специализированного лицензионного программного обеспечения FASTCAM Professional Edition. Эта программа выполняет все необходимые операции по преобразованию файлов CAD в управляющие программы для автоматического раскроя.
Система автоматического слежения за высотой, с омическим датчиком касания HBS 2,4*8
Экран настройки ЧПУ HBS 2,4*8
Система автоматического слежения за высотой, с омическим датчиком касания HBS 2,4*8
Экран настройки ЧПУ HBS 2,4*8
Программа имеет русифицированный интуитивно понятный интерфейс и достаточно проста в освоении даже для неопытного пользователя. Управляющая программа может быть введена с клавиатуры, либо подготовлена на персональном компьютере с использованием специальных программных пакетов и перенесена на машину с помощью флэшкарты.
Характеристики
HBS-3000x8000x2C+1A
Исполнение
Портал, двойной прнивод
Длина направляющих, м
3 х 8 (возможно увеличение рельсового пути секциями по 2 м)
Рабочая зона, м
2,1 х 6,5
Вид и число суппортов
два суппорта для газовых резаков, один суппорт для плазменного резака
Система движения
сервоприводы Panasonic 400 W AC, прецизионные безлюфтовые редукторы NEUGART или EISELE, высокоточные зубчатые рейки и шестерни
Система отслеживания высоты резака
емкостной для газа, по напряжению дуги для плазмы
Толщина реза
6 -150 мм (для термической резки) Плазма - в зависимости от источника плазмы
Скорость перемещения, мм/мин
0 - 12 000
Легкая портальная машина плазменной и газокислородной резки серии HoneyBEE серии Bigbee с двумя суппортами c плазменными резаками
Легкая портальная машина плазменной и газокислородной резки серии HoneyBEE серии Bigbee с двумя суппортами c плазменными резаками
