Аппарат воздушно-плазменной резки Powermax 65 MACH




Аппарат воздушно-плазменной резки Powermax 65 MACH
Аппарат воздушно-плазменной резки Powermax 65 MACH
Аппарат воздушно-плазменной резки Powermax 65 MACH

Производитель: HYPERTHERM (США)

Описание:

Основные преимущества

• Технология Smart Sense™ автоматически регулирует давление газа в соответствии с режимом резки и длиной провода резака для достижения оптимальной производительности.
• Резаки с технологией FastConnect™, дополнительный интерфейсом ЧПУ и четырьмя типами рабочего кабеля обеспечивают высокую универсальность при ручной и механизированной резке.
• Простая в использовании контрольная панель с ЖК-дисплеем, обеспечивающая удобство использования.
• Механизированные резаки серии Duramax со стандартной и уменьшенной длинной цилиндрической части могут использоваться в различных системах со столами двухмерной резки, системами контроля, а также в системах резки труб и роботизированной резки.
• Сопло Conical Flow™ повышает плотность энергии дуги для обеспечения превосходного качества резки с минимальным образованием окалины.
• Защитный экран (патентная заявка на рассмотрении) снижает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.

Области применения

• Механизированная резка
• Координатные столы
• Разметочные системы
• Трубные системы
• Роботизированные системы

Стандартная комплектация аппарата

• Блок питания
• Резак М65 и М65м для ручной резки
• Дополнительные расходные детали для резки
• Кабель с клеммой заземления

Свойства:
Наименование Значение
Толщина резки:
Механизированный прожег

16 мм
Напряжение сети (±10%) при 50/60 Гц 380/400 В
Диапазон тока резки 20-65 А
Ток резки при 10 мин/40°С 50% ПВ
Ток резки при 10 мин/40°С 100% ПВ
65 А
46 А
Потребляемая мощность при ПВ 100% 9 кВт
Максимальное напряжение холостого хода 270 В
Номинальное выходное напряжение 139 В
Класс защиты IP 23
Габариты (Д/Ш/В) 500х234х455 мм
Масса с плазматроном 26 кг
Расход воздуха при 5,6 бар 189 л/мин
Давление подаваемого воздуха при:
длине шлейфа плазматрона 7,6 м
длине шлейфа плазматрона 15,2 м
длине шлейфа плазматрона 22,5 м

4,8 бар
5,1 бар
5,4 бар


Powermax 65 MACH Подробное описание - технические характеристики


Информация для заказа. Стандартные конфигурации

Ниже приведены стандартные конфигурации системы, в которые входит источник тока, резак и рабочий провод.

Ручной резак 75° Ручные резаки 75° и 15°
Источники тока Конфигурации напряжения 7,6 м 15,2 м 7,6 м 15,2 м
с фильтром Eliminizer
и крышкой
без дистанционного
подвесного выключателя
Стандартный источник тока 200–600 В CSA 083270 083273 083271
Стандартный источник тока 400 В CE 083279 083282 083280
Источник тока с портом CPC
и делителем напряжения
200–600 В CSA 083275 083276 083307 083308
Источник тока с портом CPC
и делителем напряжения
400 В CE 083284 083285 083309 083310


Полноразмерный механизированный резак 180° Полноразмерный механизированный резак 180° и ручной резак 75°
Источники тока Конфигурации напряжения 7,6 м 15,2 м 7,6 м
с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанционным подвесным выключателем
Источник тока с портом CPC и делителем напряжения 200–600 В CSA 083277 083294 083278 083302 083300
400 В CE 083286 083293 083287 083301
Источник тока с портом CPC, делителем напряжения и последователь-ным портом 200–600 В CSA 083303 083305
400 В CE 083304 083306


Конфигурации на заказ

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.

Варианты источника тока

Стандартный
источник тока
Источник тока с портом CPC
и настраиваемым
коэффициентом трансформации
Источник тока с портом CPC,
настраиваемым коэффициентом трансформации
и интерфейсом последовательного порта (RS-485)
200–600 В CSA 083234 083266 083267
380/400 В, CE 083235 083268 083269


Начальные комплекты расходных деталей

Ручная резка Механизированная резка Механизированная резка с чувствительным к сопротивлению кожухом
Комплект 228963 228964 228965


Варианты резаков Duramax

Ручные резаки Механизированные резаки Роботизированные резаки
Длина кабеля 75° 15° 180° Мини 180° 45° 90° 180°
4,5 м 059476 059481
7,6 м 059473 059470 059477 059482 059464 059465 059466
10,7 м 059478 059483
15,2 м 059474 059471 059479 059484
22,8 м 059475 059472 059480


Кабели

Рабочие провода Кабели управления
Длина кабеля Ручной зажим С-образный зажим Кольцевая клемма Дистанционный подвесной выключатель ЧПУ, лепестковый разъем, делитель напряжения ЧПУ, лепестковый разъем, без делителя напряжения ЧПУ, D-образный разъем, делитель напряжения RS-485 Последовательная связь, без разъема RS-485 Последовательная связь, D-образный разъем
7,6 м 223035 223203 223209 128650 228350 023206 223048 223236 223239
15,2 м 223034 223204 223210 128651 228351 023279 123896 223237 223240
22,8 м 223033 223205 223211 128652


Расходные детали

Резаки Duramax™

Резаки Duramax разработаны таким образом, что обеспечивают прочность и надежность. Технология электрода Spring Start™ позволяет устранить движущиеся части в резаке и обеспечить стабильный и надежный запуск.

В семействе резаков Duramax есть резаки для ручной и механизированной резки и строжки, а также для роботизированной резки.

Все резаки Duramax совместимы с системами Powermax105, 85 и 65. Модифицированные резаки Duramax также доступны для ранее выпускавшихся систем.

Ручной резак 75°
Ручной резак 75°
Ручной резак 15°
Ручной резак 15°
Полноразмерный механизированный резак 180°
Полноразмерный механизированный резак 180°
Механизированный мини-резак 180°
Механизированный мини-резак 180°
Ручной резак 75° Ручной резак 15° Полноразмерный механизированный резак 180° Механизированный мини-резак 180°
Роботизированный резак 90°
Роботизированный резак 90°
Роботизированный резак 45°
Роботизированный резак 45°
Роботизированный резак 180°
Роботизированный резак 180°
Роботизированный резак 90° Роботизированный резак 45° Роботизированный резак 180°


Расходные детали Duramax™

Здесь представлены расходные детали Duramax для ручной и механизированной резки, строжки, а также расходные детали HyAccess™ и FineCut® для резки тонколистовых металлов.

Защитный экран Кожух Сопло Электрод Завихритель
Защитный экран Duramax Кожух Duramax Сопло Duramax Электрод Duramax Завихритель Duramax


Электроды, сопла и защитные экраны доступны в объемных упаковках. Информация об этих комплектах приведена в таблице ниже. Доступны удобные основные комплекты расходных деталей. Описание содержимого и информация для заказа приведены в таблице ниже.

Электрод Duramax в упаковке

Детали продаются в пакетах красного цвета.





Тип расходных деталей Тип резака Сила тока Защитный экран/ Дефлектор Кожух Сопло Электрод Завихритель
Контактная резка Ручной 45 220818 220854 220941 220842 или 220777 220857
Контактная резка Ручной 65 220818 220854 220819 220842 или 220777 220857
Механизированная резка Механизированный 45 220817 или 2209551 220854 или 2209532 220941 220842 или 220777 220857
Механизированная резка Механизированный 65 220817 или 2209551 220854 или 2209532 220819 220842 или 220777 220857
FineCut Ручной 45 220931 220854 или 2209532 220930 220842 220947
FineCut Механизированный 45 220948 220854 или 2209532 220930 220842 220857
Строжка с максимальным снятием3 Ручной
Механизированный
45–65 220798 220854 220797 220842 220857
Строжка с максимальным контролем4 Ручной
Механизированный
45–65 420480 220854 220797 220842 220857


1 Дефлектор для резки без защитного экрана
2 Чувствительный к сопротивлению кожух
3 Предназначен для интенсивного снятия металла, получения глубоких профилей строжки и тяжелых операций оплавления металла.
4 Предназначен для точного снятия металла, получения небольших профилей строжки и легких операций оплавления металла.

Расходные детали HyAccess


Кожух Сопло Электрод Завихритель
Кожух HyAccess Сопло HyAccess Электрод HyAccess Завихритель HyAccess


Тип расходных деталей Тип резака Сила тока Кожух Сопло для резки Сопло для строжки Электрод Завихритель
HyAccess Ручной 15-65 420413 420410 420412 420408 220857

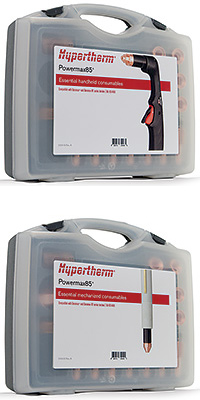

Комплекты расходных деталей

Расходные детали для резки от Hypertherm, которые входят в состав основного комплекта расходных деталей, обеспечивают бесперебойную работу систем Powermax. Описание содержимого комплекта и информация для заказа приведены в таблице ниже.



Основной комплект расходных деталей для Powermax 65Основные комплекты

Ручная резка 851465
Механизированная резка 851466
Механизированный, омический 851467


Содержание комплекта

Номер детали Описание Ручная резка, кол-во Механизированная резка, кол-во Механизированная резка, омический контакт, кол-во
220818 Защитный экран для контактной резки на 65–85 А 2 0 0
220817 Защитный экран для механизированной резки на 65–85 А 0 2 2
220955 Дефлектор 0 1 1
220854 Кожух 1 1 0
220953 Чувствительный к сопротивлению кожух 0 0 1
110819 Сопло, 65 А 7 7 7
220842 Электрод 7 4 4
220777 Электрод CopperPlus 0 3 3
220857 Завихритель 1 1 1
Итого 18 деталей 19 деталей 19 деталей


Комплект расходных деталей HyAccess для Powermax65 XPРасходные детали HyAccess дают возможность выполнить резку в труднодоступных местах.

HyAccess

Powermax65 XP 428414


Содержание комплекта

Номер детали Тип детали Сила тока/Описание Количество
420408 Электрод 15–65 А 2
420410 Сопло для резки 15–65 А 1
420412 Сопло для строжки 15–65 А 1
420413 Кожух 15–65 А 1
220857 Завихритель 15–65 А 1
Итого 6 деталей


Комплект HyAccess Duramax для резки начальный для Powermax65 XPКомплект HyAccess Duramax для резки начальный

Powermax65 XP 428445


Содержание комплекта

Номер детали Описание Количество
420413 Кожух 1
420410 Сопло для резки 1
420408 Электрод 1
Итого 3 детали


Комплект HyAccess Duramax начальный для строжки для Powermax65 XPКомплект HyAccess Duramax начальный для строжки

Powermax65 XP 428446


Содержание комплекта

Номер детали Описание Количество
420413 Кожух 1
420412 Сопло для строжки 1
420408 Электрод 1
Итого 3 детали


Объемные упаковки расходных деталей для Powermax65 XPОбъемные упаковки

Содержание SKU, номер заказа партии Тип детали Количество
220777 228934 Электрод 25
220842 228767 Электрод 25
220816 228760 Сопло 25
220930 228761 Сопло 25
220797 228762 Сопло 25
220941 228765 Сопло 25
220819 228759 Сопло 25
220817 228763 Защитный экран 10
220818 228764 Защитный экран 10
