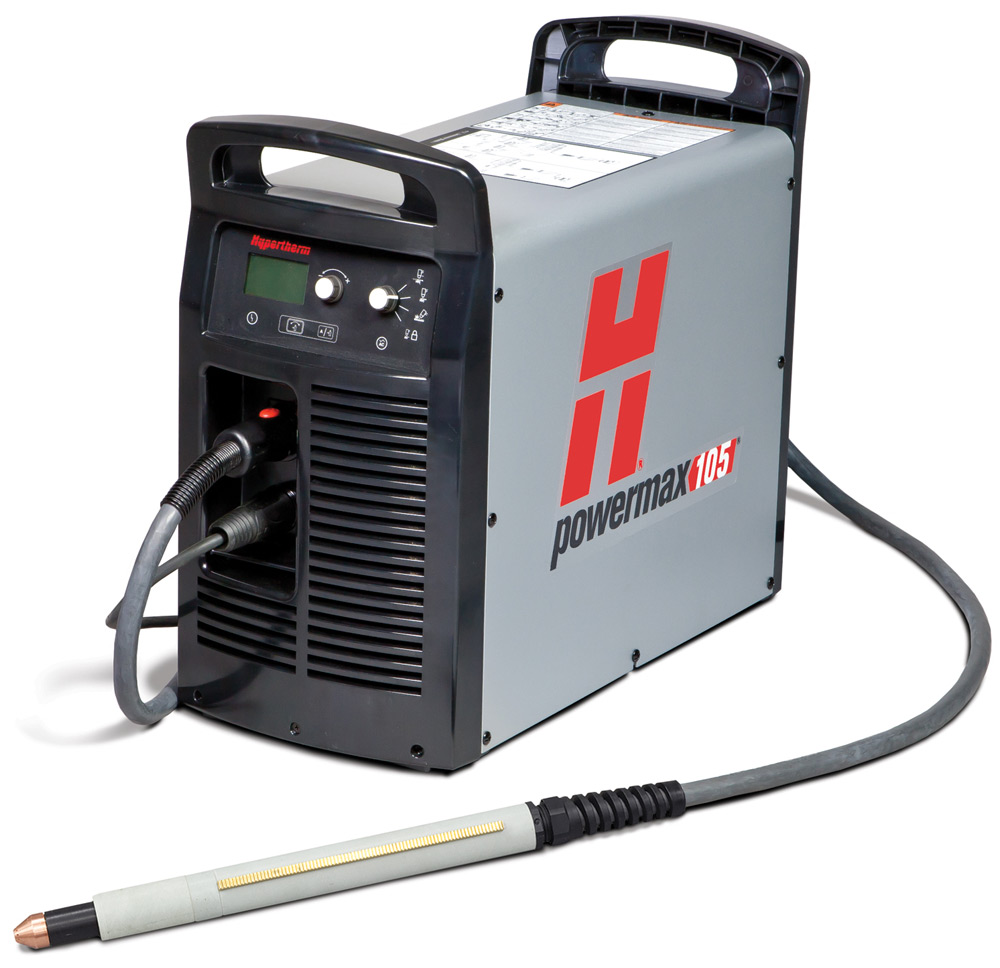

Аппарат воздушно-плазменной резки Powermax 105 MACH




Аппарат воздушно-плазменной резки Powermax 105 MACH
Аппарат воздушно-плазменной резки Powermax 105 MACH
Аппарат воздушно-плазменной резки Powermax 105 MACH

Производитель: HYPERTHERM (США)

Описание:

Максимальная производительность

• Высокие скорости резки: скорость резки низкоуглеродистой стали толщиной 12 мм в три раза выше по сравнению с аналогичный показателем для кислородной резки.
• Превосходное качество резки и строжки позволяет сократить время, затрачиваемое на шлифование на подготовку краев.

Простота использования для резки и строжки

• Технология Smart Sense™ обеспечивает автоматическую корректную установку давления воздуха в зависимости от длинны резка и режима эксплуатации.
• Ручные, роботизированные резаки, а также резаки для станков прямолинейной резки предоставляют большую универсальность и просты в использовании.
• Широкий диапазон допустимых отклонений напряжения обеспечивает повышенную производительность при использовании двигателя-генератора или низковольтного питания.
• Усовершенствованный защитный экран сокращает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.

Разработан и протестирован для работы в самых жестких условиях

• Резаки Duramax™ имеют высокую ударную прочность и термоустойчивость.
• Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака.
• Максимизация времени бесперебойной работы за счет сокращения времени на обслуживание.

Низкие эксплуатационные затраты

• Сокращение эксплуатационных затрат и повышенное время бесперебойной работы за счет длительного срока службы расходных деталей.
• Эксклюзивная функция определения окончания срока службы расходных деталей предотвращает повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода.
• Высокая энергоэффективность сокращает потребление электроэнергии.

Области применения

• Механизированная резка
• Строжка

Свойства:
Наименование Значение
Толщина резки:
Механизированный прожег

22 мм
Напряжение сети (±10%) при 50/60 Гц 400 В
Диапазон тока резки 30-105 А
Ток резки при 10 мин/40°С 80% ПВ
Ток резки при 10 мин/40°С 100% ПВ
105 А
94 А
Потребляемая мощность при ПВ 100% 12,2 кВт
Максимальное напряжение холостого хода 292 В
Номинальное выходное напряжение 160 В
Класс защиты IP 23
Габариты (Д/Ш/В) 592х274х508 мм
Масса с плазматроном 41 кг
Расход воздуха при 5,9 бар 217 л/мин


Powermax 105 MACH Подробное описание - технические характеристики


Информация для заказа. Стандартные конфигурации

В состав представленной ниже конфигурации входит источник тока, один резак или несколько резаков, рабочий провод и начальный комплект расходных деталей.

Ручной резак 75° Ручные резаки 75° и 15°
Источники тока Конфигурации напряжения 7,6 м 15,2 м 7,6 м 15,2 м
без дистанционного
подвесного выключателя
Стандартный источник тока 200–600 В CSA1 059374 059375
Стандартный источник тока 230–400 В CE2 059394 059395
Стандартный источник тока 400 В CE2 059414 059415
Стандартный источник тока 380 В CCC3 059434 059535
Источник тока с портом CPC
и делителем напряжения
200–600 В CSA 059376 059377 059382 059383
Источник тока с портом CPC
и делителем напряжения
230–400 В CE 059396 059397 059402 059403
Источник тока с портом CPC
и делителем напряжения
400 В CE 059416 059417 059422 059423
Источник тока с портом CPC
и делителем напряжения
380 В CCC 059436 059437 059442 059443


Полноразмерный механизированный резак 180° Полноразмерный механизированный резак 180° и ручной резак 75°
Источники тока Конфигурации напряжения 7,6 м 15,2 м 7,6 м
с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанцион-ным подвесным выключателем без дистанцион-ного подвесного выключателя с кабелями входов-выходов (без дистанцион-ного подвесного выключателя) с дистанционным подвесным выключателем
Источник тока с портом CPC и делителем напряжения 200–600 В CSA 059378 059380 059379 059381 059384
230–400 В CE 059398 059400 059399 059401 059404
400 В CE 059418 059420 059419 059421 059424
380 В CCC 059438 059440 или 0594504 059439 059441 или 0594514
Источник тока с портом CPC, делителем напряжения и последователь-ным портом 200–600 В CSA 059386 059387
230–400 В CE 059406 059406
400 В CE 059426 059427
380 В CCC 059446 или 0594484 059447 или 0594494


1 Для использования в Северной и Южной Америке и Азии, за исключением Китая.
2 Для использования в странах, где требуется наличие маркировки CE или ГОСТ.
3 Для использования в Китае.
4 Поставляется с сетевым кабелем.

Конфигурации на заказ

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.

Варианты источника тока

Стандартный
источник тока
Источник тока с портом CPC
и настраиваемым
коэффициентом трансформации
Источник тока с портом CPC,
настраиваемым коэффициентом трансформации
и интерфейсом последовательного порта (RS-485)
200–600 В CSA 059370 059371 059372
230–400 В CE 059390 059391 059392
400 В CE 059410 059411 059412
380 В CCC 059430 059431 059432, 059433 *


* В комплект не входит сетевой шнур.

Начальные комплекты расходных деталей

Ручная резка Механизированная резка Механизированная резка с чувствительным к сопротивлению кожухом
Комплект 228849 228848 228969


Варианты резаков Duramax

Ручные резаки Механизированные резаки Роботизированные резаки
Длина кабеля 75° 15° 180° Мини 180° 45° 90° 180°
4,5 м 059476 059481
7,6 м 059473 059470 059477 059482 059464 059465 059466
10,7 м 059478 059483
15,2 м 059474 059471 059479 059484
22,8 м 059475 059472 059480


Кабели

Рабочие провода Кабели управления
Длина кабеля Ручной зажим С-образный зажим Кольцевая клемма Дистанционный подвесной выключатель ЧПУ, лепестковый разъем, делитель напряжения ЧПУ, лепестковый разъем, без делителя напряжения ЧПУ, D-образный разъем, делитель напряжения RS-485 Последовательная связь, без разъема RS-485 Последовательная связь, D-образный разъем
7,6 м 223254 223287 223284 128650 228350 023206 223048 223236 223239
15,2 м 223255 223288 223285 128651 228351 023279 123896 223237 223240
22,8 м 223256 223289 223286 128652


Расходные детали

Резаки Duramax™

Резаки Duramax разработаны таким образом, что обеспечивают прочность и надежность. Технология электрода Spring Start™ позволяет устранить движущиеся части в резаке и обеспечить стабильный и надежный запуск. Функция определения окончания срока службы электрода в источнике тока Powermax105 и продолжительный срок службы расходных деталей позволяют сократить эксплуатационные затраты.

В семействе резаков Duramax есть резаки для ручной и механизированной резки и строжки, а также для роботизированной резки.

Все резаки Duramax совместимы с системами Powermax105, 85 и 65. Модифицированные резаки Duramax также доступны для ранее выпускавшихся систем.

Ручной резак 75°
Ручной резак 75°
Ручной резак 15°
Ручной резак 15°
Полноразмерный механизированный резак 180°
Полноразмерный механизированный резак 180°
Механизированный мини-резак 180°
Механизированный мини-резак 180°
Ручной резак 75° Ручной резак 15° Полноразмерный механизированный резак 180° Механизированный мини-резак 180°
Роботизированный резак 90°
Роботизированный резак 90°
Роботизированный резак 45°
Роботизированный резак 45°
Роботизированный резак 180°
Роботизированный резак 180°
Роботизированный резак 90° Роботизированный резак 45° Роботизированный резак 180°


Расходные детали Duramax™

Здесь представлены расходные детали Duramax для ручной и механизированной резки, строжки, а также расходные детали HyAccess™ и FineCut® для резки тонколистовых металлов.

Защитный экран Кожух Сопло Электрод Завихритель
Защитный экран Duramax Кожух Duramax Сопло Duramax Электрод Duramax Завихритель Duramax


Электроды, сопла и защитные экраны доступны в объемных упаковках. Информация об этих комплектах приведена в таблице ниже. Доступны удобные основные комплекты расходных деталей. Описание содержимого и информация для заказа приведены в таблице ниже.

Электрод Duramax в упаковке

Детали продаются в пакетах красного цвета.





Тип расходных деталей Тип резака Сила тока Защитный экран/ Дефлектор Кожух Сопло Электрод Завихритель
Контактная резка Ручной 45 220818 220854 220941 220842 или 220777 220994
Контактная резка Ручной 65 220818 220854 220819 220842 или 220777 220994
Контактная резка Ручной 85 220818 220854 220816 220842 или 220777 220994
Контактная резка Ручной 105 220992 220854 220990 220842 или 220777 220994
Механизированная резка Механизированный 45 220817 или 2209551 220854 или 2209532 220941 220842 или 220777 220994
Механизированная резка Механизированный 65 220817 или 2209551 220854 или 2209532 220819 220842 или 220777 220994
Механизированная резка Механизированный 85 220817 или 2209551 220854 или 2209532 220816 220842 или 220777 220994
Механизированная резка Механизированный 105 220993 или 2209551 220854 или 2209532 220990 220842 или 220777 220994
FineCut Ручной 45 220931 220854 или 2209532 220930 220842 220947
FineCut Механизированный 45 220948 220854 или 2209532 220930 220842 220994
Строжка с максимальным снятием3 Ручной
Механизированный
45–105 220798 220854 220991 220842 220994
Строжка с максимальным контролем4 Ручной
Механизированный
45–105 420480 220854 220991 220842 220994


1 Дефлектор для резки без защитного экрана
2 Чувствительный к сопротивлению кожух
3 Предназначен для интенсивного снятия металла, получения глубоких профилей строжки и тяжелых операций оплавления металла.
4 Предназначен для точного снятия металла, получения небольших профилей строжки и легких операций оплавления металла.

Расходные детали HyAccess


Кожух Сопло Электрод Завихритель
Кожух HyAccess Сопло HyAccess Электрод HyAccess Завихритель HyAccess


* Для использования при силе тока 65 А и ниже.

Тип расходных деталей Тип резака Сила тока Кожух Сопло для резки Сопло для строжки Электрод Завихритель
HyAccess Ручной 15-65 420413 420410 420412 420408 220857


Комплекты расходных деталей

Расходные детали для резки от Hypertherm, которые входят в состав основного комплекта расходных деталей, обеспечивают бесперебойную работу систем Powermax. Описание содержимого комплекта и информация для заказа приведены в таблице ниже.



Основной комплект расходных деталей для Powermax 105Основные комплекты

Ручная резка 851471
Механизированная резка 851472
Механизированный, омический 851472


Содержание комплекта

Номер детали Описание Ручная резка, кол-во Механизированная резка, кол-во Механизированная резка, омический контакт, кол-во
220992 Защитный экран 2 0 0
220817 Защитный экран для механизированной резки на 65–85 А 0 2 2
220993 Защитный экран механизированной резки, 105 А 0 2 2
220854 Кожух 1 1 0
220953 Чувствительный к сопротивлению кожух 0 0 1
220990 Сопло для контактной / механизированной резки на 105 А 7 5 5
220819 Сопло для механизированной резки на 65 А 0 1 1
220816 Сопло для механизированной резки на 85 А 0 1 1
220842 Электрод 7 4 4
220777 Электрод CopperPlus 0 3 3
220994 Завихритель, 105 А 1 1 1
Итого 18 деталей 19 деталей 19 деталей


Комплект расходных деталей HyAccess для Powermax105 XPРасходные детали HyAccess дают возможность выполнить резку в труднодоступных местах.

HyAccess

Powermax105 XP 428414


Содержание комплекта

Номер детали Тип детали Сила тока/Описание Количество
420408 Электрод 15–65 А 2
420410 Сопло для резки 15–65 А 1
420412 Сопло для строжки 15–65 А 1
420413 Кожух 15–65 А 1
220857 Завихритель 15–65 А 1
Итого 6 деталей


Комплект HyAccess Duramax для резки начальный для Powermax105 XPКомплект HyAccess Duramax для резки начальный

Powermax105 XP 428445


Содержание комплекта

Номер детали Описание Количество
420413 Кожух 1
420410 Сопло для резки 1
420408 Электрод 1
Итого 3 детали


Комплект HyAccess Duramax начальный для строжки для Powermax105 XPКомплект HyAccess Duramax начальный для строжки

Powermax85 XP 428446


Содержание комплекта

Номер детали Описание Количество
420413 Кожух 1
420412 Сопло для строжки 1
420408 Электрод 1
Итого 3 детали


Объемные упаковки расходных деталей для Powermax105 XPОбъемные упаковки

Содержание SKU, номер заказа партии Тип детали Количество
220777 228934 Электрод 25
220842 228767 Электрод 25
220816 228760 Сопло 25
220930 228761 Сопло 25
220797 228762 Сопло 25
220941 228765 Сопло 25
220819 228759 Сопло 25
220990 228797 Сопло 25
220991 228796 Сопло 25
220992 228798 Защитный экран 10
220993 228799 Защитный экран 10
220817 228763 Защитный экран 10
220818 228764 Защитный экран 10




Copyright © 2003-2020 "Унипрофит-Союз" © СВАРОЧНЫЕ МАТЕРИАЛЫ И ОБОРУДОВАНИЕ, АВТОМАТИЗАЦИЯ СВАРОЧНЫХ ПРОЦЕССОВ
+7 (495) 967-3114, 983-0177, e-mail: box@uniprofit.ru Пользовательское соглашение Карта сайта
Унипрофит-Союз - сварочные аппараты, оборудование для плазменной резки
Заказать обратный звонок
