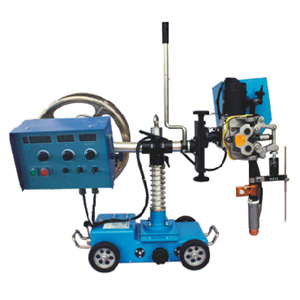

 Сварочный трактор AOTAI STSKT-II Однодуговой сварочный трактор AOTAI-STSKT-II.
Технические характеристики
| Параметр |
Значение |
| Вес, кг |
54 |
| Габариты, мм |
1020*480*740 |
| Напряжение питания двигателя тележки, В |
DC110 |
| Напряжение питания подающего механизма, В |
DC110 |
| Потребляемый ток двигателя тележки, А |
0,4 |
| Потребляемый ток подающего механизма, А |
1 |
| Регулировка подачи проволоки |
плавная |
| Скорость сварки, метров в минуту |
0,2 - 1,2 |
| Диапазон скоростей подачи проволоки, м/мин |
0,25 - 2,5 |
| Максимальный сварочный ток источника, А |
630, 1000, 1250 |
| Диаметр проволоки, мм |
2.0/3.0, 3.0/4.0/5.0, 4.0/5.0/6.0 |
| Угол наклона вертикальной консоли в градусах |
0 |
| Пространственная регулировка сварочной горелки, мм |
Продольное:100 Поперечное:100 |
| Перемещение основания вертикальной консоли, мм |
Продольное:100 Поперечное:100 |
| Угол наклона сварочной головки (+/-), в градусах |
45 |
| Настраиваемая высота поперечной консоли, мм |
100 |
| Угол поворота поперечной консоли (+/-), в градусах |
90 |
| Наклон сварочной горелки (+/-), в градусах |
45 |
| Объём контейнера для флюса, л |
6 |
| Вес катушки с проволокой, кг |
25 |
| Внутренний диаметр катушки с проволокой, мм |
300 |
| Рекомендуемые источники |
SAW/ASAW Series |
Трактор разработан для сварки прямолинейных, стыковых и угловых швов различных конструкций. Трактор имеет большие колеса и лазерный указатель, отличается прочной и надёжной конструкцией, лёгкостью в настройке и стабильностью работы.
 Сварочный трактор |
 Панель управления сварочного трактора |
| Сварочный трактор |
Панель управления сварочного трактора |
 Панель управления источника сварочного тока |
 Источник |
| Панель управления источника сварочного тока |
|
Тракторы для сварки под флюсом с инверторными источниками питания
В установках для автоматической сварки под флюсом серии ASAW используются источники тока, изготовленные с использованием микропроцессорных технологий на базе IGBT транзисторов, что обеспечивает отличные сварочно-технологические свойства оборудования.
Комплект для автоматической сварки под флюсом AOTAI ASAW-1250-II отличается превосходными статическими и динамическими характеристиками источника питания, а также высокой стабильностью сварочного процесса. Включает из инверторный источник и сварочный трактор, разработанный для сварки прямолинейных, стыковых и угловых швов различных конструкций. Трактор имеет большие колеса и лазерный указатель, отличается прочной и надёжной конструкцией, лёгкостью в настройке и стабильностью работы. Изделие обеспечивает высокопроизводительную сварку ответственных конструкций из различных сталей и сплавов. Комплектация может меняться под конкретную задачу.
• Микропроцессорный контроль параметров сварочной дуги обеспечивает высокую стабильность сварочного тока.
• Малое потребление тока на холостом ходу.
• Широкий диапазон регулировки сварочного тока.
• Функция компенсации значительных - до 20% -колебаний напряжения сети.
• Цифровое управление между источником и трактором.
• Запись в память 10 сварочных программ.
• Функция самодиагностика с индикацией кода ошибки.
• Возможность использования источника для ручной дуговой сварки и строжки угольным электродом.
• Цифровая индикация параметров сварки: тока, напряжения и скорости движения сварочного трактора.
• Возможность регулировки: мощности дуги, сварочного тока и напряжения.
• Выбор управления: с панели или с пульта дистанционного управления.
• Возможность сварки штучным электродом или строжки угольным электродом в режиме ММА.
• Встроенные функции защиты от перегрева, повышенного напряжения, перегрузки
Сварочный трактор
| Характеристики |
|
| Напряжение питания В/Гц |
120/50 |
| Потребляемая мощность кВА |
0,4 |
| Рабочее напряжение % |
100 |
| Скорость сварки м/мин |
0,2-1,2 |
| Скорость подачи проволоки м/мин |
0,25-2,5 |
| Диаметр проволоки мм |
2,0-6,0 |
| Класс изоляции |
F |
| Степень защиты |
IP21 |
| Габаритные размеры мм |
1020х480х740 |
| Вес кг |
54 |
Источники сварочного тока
| Характеристики |
ASAW630 II |
ASAW1000 II |
ASAW1250 II |
| Напряжение питающей сети В/Гц |
380±20% 50/60 (3 фазы) |
380±20% 50/60 (3 фазы) |
380±20% 50/60 (3 фазы) |
| Потребляемая мощность кВА |
33 |
52 |
65 |
| Напряжение холостого хода В |
SAW: 90±10 MMA: 75±5 |
SAW: 90±10 MMA: 75±5 |
SAW: 90±10 MMA: 75±5 |
| Рабочее напряжение В |
20-50 |
20-50 |
20-50 |
| Диапазон регулирования тока А |
60-630 |
60-1000 |
60-1250 |
| Рабочий цикл % |
100 |
100 |
100 |
| КПД % |
92 |
92 |
92 |
| Фактор мощности cos |
0,87 |
0,87 |
0,87 |
| Диаметр проволоки мм |
1,6-4,0 |
1,6-5,0 |
1,6-6,0 |
| Класс изоляции |
F |
F |
F |
| Степень защиты |
|
|
|
| Габаритные размеры мм |
530х320х600 |
767х352х757 |
767х352х802 |
| Вес кг |
55 |
95 |
100 |
|
