 Малогабаритный сварочный трактор MZQ /АРХИВ/ Малогабаритный сварочный трактор MZQ
Его российским аналогом является сварочный автомат (трактор) ТС-16
Малогабаритный сварочный трактор MZQ предназначен для сварки и наплавки электродной проволокой под флюсом изделий из малоуглеродистых сталей.
В процессе работы трактор передвигается по изделию или по уложенным рельсам.
Трактор производит сварку соединений встык с разделкой и без разделки кромок, угловых швов, нахлесточных соединений.
При использовании боковых роликов трактор осуществляет сварку в «лодочку».
Передние колеса трактора могут заменяться на специальные направляющие ролики, установленные на кронштейне в виде коромысла. При работе эти ролики катятся по разделке и обеспечивают точное автоматическое позиционирование трактора.
Благодаря миниатюрным размерам трактор спосбен перемещаться по двутавровой балке, с расстоянием между полками более 320 мм.
Главным отличием сварочного трактора MZQ от сварочного трактора ТС-16 является наличие двух электродвигателей (для перемещения и для подачи проволоки), что позволяет плавно регулировать скорость подачи электродной проволоки и скорость перемещения тележки. Кроме того, в качестве источника сварочного тока может использовать как Hengtong ZX5, так и LINCOLN DC1000
|

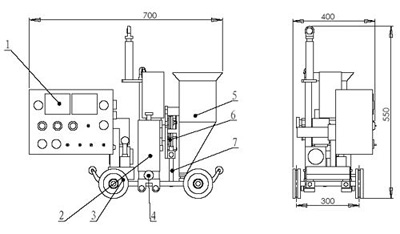

 Малогабаритный сварочный трактор MZQ - схема
1. Блок управления
2. Механизм (слайдер) вертикальной настройки
3. Ведущие колеса
4. Механизм (слайдер) горизонтальной настройки
5. Флюсовый бункер
6. Подающие ролики
7. Сварочная горелка
|
 Малогабаритный сварочный трактор MZQ - схема
Передние колеса трактора могут заменяться на специальные направляющие ролики, установленные на кронштейне в виде коромысла. При работе эти ролики катятся по разделке и обеспечивают точное автоматическое позиционирование трактора. Это позволяет использовать трактор для сварки кольцевых швов внутри обечайки диаметром свыше 800 мм.
|
 Сварка углового шва с использованием боковых опорных роликов
|
 Сварка внутреннего кольцевого шва обечайки
| Парметры |
MZQ-1000 |
| Cкорость сварки м/ч |
6 - 90 |
| Cкорость подачи проволоки м/ч |
18 -180 |
| Угол бокового наклона сварочной головки |
30° |
| Пределы регулирования перемещения горелки (гор./верт.) мм |
60х50 |
| Объем емкости для флюса л |
10 |
| Вес катушки с проволокой кг |
25 |
| Диаметр сварочной проволоки мм |
2,0 - 4,0 |
| Габаритные размеры мм |
700x400x600 |
| Масса трактора кг |
30 |
Основные технические характеристики тиристорного источника сварочного тока Hengtong ZX5
| Параметры |
ZХ5-1000А |
ZХ5-1250А |
| Напряжение питающей сети / фаз В |
380/3ф |
380/3ф |
| Максимальная мощность кВА |
60 |
68 |
| ПВ при макс. сварочном токе % |
60 |
60 |
| Пределы регулирования сварочного тока А |
100-1000 |
150-1250 |
| Пределы регулирования сварочного напряжения В |
24-44 |
26-44 |
| Напряжение холостого хода В |
64 |
64 |
| Масса источника кг |
300 |
330 |
| Габариты источника (Д/Ш/В) мм |
827/577/1085 |
827/577/1085 |
|
 Источник сварочного тока Hengtong ZX5-1250А Источник сварочного тока Hengtong ZX5-1250А
Стандартный комплект поставки сварочного трактора MZQ
| Стандартный комплект поставки сварочного трактора MZQ |
| Сварочный трактор |
1 комплект |
| Источник сварочного тока |
1 комплект |
| Кабель управления |
15 м |
| Сварочный кабель |
15 м |
| Кабель заземления |
5 м |
| Наконечник |
4 шт. |
| Подающий ролик |
2 шт. |
|
