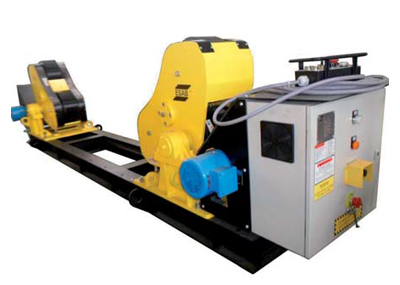

 Самоцентрирующиеся роликовые опоры ESAB SD 5-120 и SI 5-120 ESAB SD 5-120 и SI 5-120
Самоцентрирующиеся роликовые опоры
• Жесткая конструкция с долговечными роликами.
• Стальная рама, поверхность которой обработана пескоструйным аппаратом, с чистовым покрытием из полиуретана, благодаря чему поверхность является стойкой к действию окружающей среды, вызывающей коррозию, например, при эксплуатации на морском побережье или в море.
• Полиуретан специального состава, рассчитанный на высокие нагрузки, обеспечивает высокую износостойкость
• Редуктор из литой стали с двухоборотной червячной передачей обеспечивает плавную работу и минимальный люфт.
• Полупроводниковый преобразователь, обеспечивающий прецизионное управление скоростью.
• Версии с моторизованной и неприводной рельсовой тележкой.
• Электрическое сцепление
Идеально подходят для изготовления:
– Башен ветрогенераторов
– Морских сооружений и верфей
– Сосудов под давлением
– Тонкостенных сосудов/труб
| Технические характеристики |
SD/SI-5 |
SD/SI-15 |
SD/SI-30 |
SD/SI-60 |
SD/SI-90 |
SD/SI-120 |
Макс. грузоподъемность
тонн на секцию |
Приводная
Неприводная |
2,5
2,5 |
7,5
7,5 |
15
15 |
30
30 |
45
45 |
60
60 |
Грузоподъемность
при вращении, тонны |
Приводная |
7,5 |
22,5 |
45 |
90 |
135 |
180 |
Скорость вращения,
мин.-макс., мм/мин |
|
127,3-1273 |
130-1300 |
120-1200 |
120-1200 |
100-1000 |
100-1000 |
Диаметр изделия -
2 ролика, мм |
|
200-788,8 |
200-788,8 |
300-1136 |
300-1136 |
200-1070 |
300-1156 |
Диаметр изделия -
4 ролика, мм |
|
789-6600 |
789-6600 |
1137-7200 |
1137-7600 |
1071-8300 |
1157-8100 |
| Класс IP |
|
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
| Напряжение питания, В. |
50 Гц, 3 ф
60 Гц, 3 ф |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
Напряжение управления,
В переменного тока |
|
24 |
24 |
24 |
24 |
24 |
24 |
| Масса, кг |
Приводная
Неприводная |
880
620 |
1170
820 |
2245
1465 |
3000
2000 |
3260
2466 |
4397
3410 |
| Размеры, ДxВxШ, мм |
Приводная
Неприводная |
3816x930x753
3100x930x686 |
3814x930x788
3100x930x756 |
4232x1295x818
3400x1295x814 |
4537x1295x965
3600x1295x890 |
4800x1406x987
3900x1406x938 |
4866x1502x1082
3968x1502x975 |
| Кабель, блок управления, м |
|
10 |
10 |
10 |
10 |
10 |
10 |
| Информация для заказа |
Приводной блок
Роликовая опора SD-5 |
0370250050 |
| Роликовая опора SD-15 |
0370250134 |
| Роликовая опора SD-30 |
0370250136 |
| Роликовая опора SD-60 |
0370250058 |
| Роликовая опора SD-90 |
0370250138 |
| Роликовая опора SD-120 |
0370250095 |
Неприводной блок
Роликовая опора SI-5 |
0370250051 |
| Роликовая опора SI-15 |
0370250135 |
| Роликовая опора SI-30 |
0370250137 |
| Роликовая опора SI-60 |
0270250059 |
| Роликовая опора SI-90 |
0270250139 |
| Роликовая опора SI-120 |
0270250096 |
| Опции и дополнительное оборудование |
| Педаль |
0370250301 |
| Комплект синхронизации |
0370250302 |
| Выносной пульт управления с цифровым дисплеем |
0370250431 |
| Комплект для подключения PEK, кабель 25 м |
0370251514 |
(Примечание: плата ввода/вывода и PEK не входят в комплект поставки)
Также рекомендуем Вам рассмотреть аналоги - Самонастраивающиеся сварочные роликовые вращатели с одним / двумя электроприводами типа HGZ / HGZT
|
