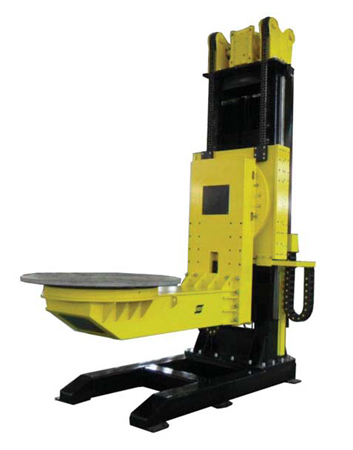

 Позиционер L-образного типа ESAB SHP-6-MHA и SHP-10 MHA
ESAB SHP-6-MHA и SHP-10 MHA
Позиционер L-образного типа
• Базовое решение для установки крупногабаритных и сложных изделий во все положения.
• Оптимизированные размеры двигателя и редукторного привода.
• 3-координатная регулировка: высота, угол наклона и вращение.
• На всех приводах устанавливаются двигатели переменного тока, которые практически не требуют технического обслуживания и не содержат сменных угольных щеток.
• Имеются модели с регулируемой высотой
• Идеально подходит для решения наиболее сложных задач сварки при сварке тяжелых изделий.
| Технические характеристики |
SHP-6-MHA |
SHP-10-MHA |
| Макс. грузоподъемность при повороте, тонны |
6 тонн на 150 мм |
10 тонн на 140 мм |
| Макс. грузоподъемность при наклоне, тонны |
6 тонн на 300 мм |
10 тонн на 200 мм |
| Скорость вращения, об./мин. |
0,1-1 |
0,1-1 |
| Двигатель вращения, кВт |
2,2 |
4,0 |
| Преобразователь переменного тока, кВт |
3 |
7,5 |
| Скорость регулировки высоты, мм/мин |
82-820 |
70-700 |
| Двигатель регулировки высоты, кВт |
2,2 |
7,5 |
| Скорость наклона, об./мин. |
0,03-0,3 |
0,075-0,75 |
| Двигатель наклона, кВт |
3 |
4,0 |
Источник питания,
50 Гц/3 фазы, В
60 Гц/3 фазы, В |
380/400/415
440/460/480 |
380/400/415
440/460/480 |
| Предохранитель, А |
12 |
20 |
| Напряжение управления, В переменного тока |
24 |
24 |
| Класс IP |
IP 54 |
IP 54 |
| Диаметр планшайбы, мм |
1400 (55) |
1400 (55) |
| Сварочный ток, А |
800 |
800 |
| Масса, кг |
5800 |
12195 |
| Размеры, ДxШxВ, мм |
1360x3564x3978 |
2170x4413x5147 |
| Длина кабеля, блок управления, м |
10 |
10 |
| Информация для заказа |
| Позиционер L-образного типа SHP-6-MHA |
0370250960 |
| Позиционер L-образного типа SHP-10-MHA |
0370250961 |
