Установки для автоматической приварки патрубков, ниппелей




pixel
Оборудование (установки) для автоматической сварки седловидных соединений

Компания BUGO-S (Cypress Welding Equipment) выпускает автоматическое оборудование для сварки седловидных соединений, которое, в частности, может использоваться для приварки патрубков диаметром от 25 до 1270 мм высотой до 853 мм к цилиндрическим конструкциям (обечайкам, трубам большого диаметра), а также к эллиптическим крышкам (заглушкам).

При этом сварка может осуществляться в защитных газах с использованием сплошной или порошковой проволоки или под флюсом.

При сварке в защитных газах возможна установка колебательной системы для горелки (осциллятор).

Оборудование может устанавливаться на горизонтальной направляющей и использоваться для сварки (например, спринклерных или дренчерных систем пожаротушения).

Параметры CW-5 CW-5AX CW-7 CW-11 CW-18
Тип сварки сварка сплошной и порошковой проволокой (MIG/MAG) сварка сплошной и порошковой проволокой (MIG/MAG, FCAW), сварка под флюсом (SAW) сварка под флюсом (SAW)
Внешний диаметр патрубка мм 25-300 25-300 150-600 254–1270 254–1270
Макс. высота патрубка (в стандартном исполнении) мм ... ... ... 853 853
Макс. вертикальный ход сварочной головки при сварке мм 125 125 175 175 175
Макс. соотношение диаметров патрубка и основной трубы 2:3 2:3 2:3 2:3 2:3
Диаметр сварочной проволоки мм 0,8 – 1,6 0,8 – 2,4 0,8 – 2,4 0,8 – 3,2 2,4 – 5,6
Скорость сварки мм/мин 7,5 - 3300 7,5 - 3300 100 - 3500 1,5 – 3048 1,5 – 1830
Сварочный ток (ПВ=100%) А 300 500 500 500 600


CW-5 (CWO-1500) разработана для однопроходной или многопроходной приварки муфт и патрубков к трубам и резервуарам. Используется для MIG-сварки и сварки порошковой проволокой. Установка имеет подающий механизм, привод вращения, устройство вертикального и горизонтального автоматического перемещения сварочной горелки, а также крестообразный суппорт для горизонтального и вертикального позиционирования горелки, держатель кассеты для проволоки на 14 кг. На пульте дистанционного управления имеется цифровой индикатор скорости вращения, регуляторы скорости подачи проволоки, продувки защитным газом до и после сварки. Имеется возможность настройки заварки кратера, перехлёста сварного шва, переключения направления подачи проволоки.

Возможно как ручное, так и автоматическое управление. При ручном управлении необходимо тщательно следить за всеми параметрами работы установки. В автоматическом режиме, нажатием одной кнопки начинается процесс сварки, установка точно подходит к месту работы, сваривает и осуществляет перехлёст сварного шва, затем отключает источник питания и возвращается в исходное положение.

CW-5 (CWE-1500) аналогична модели CWO-1500, но органы управления вынесены на дистанционный пульт.

CW-5AX (CWO-1560) разработана для однопроходной или многопроходной приварки муфт и патрубков к трубам и резервуарам. Используется для MIG-сварки, сварки порошковой проволокой и сварки под флюсом. CW-5AX имеет те же характеристики, что и CW-5. Органы управления расположены на самой установке. Установка дополнительно оснащена вольтметром и амперметром, Имеется также регулятор угла наклона сварочной горелки и бункер для флюса.

CW-7 (CW-1700) предназначена для МIG-сварки, сварки порошковой проволокой, сварки под флюсом. Кассета с проволокой может весить до 27 кг. Установка укомплектована подающим и правильным устройствами, сварочной горелкой в комплекте с кабелем, бункером для флюса, и измерительными приборами. Устанавливается внутрь привариваемого патрубка с помощью раздвижного центратора.

CW-11 (CWO-1100) используется для вварки патрубков в большеразмерные резервуары и плоские поверхности. Снабжена пультом дистанционного управления сварочным током и напряжением.

CW-18 (CWO-1800) аналогична CW-11, но специализирована для сварки под флюсом.

CW-11 CW-18 с системой рециркуляции флюса
CW-18 с системой рециркуляции флюса
Блок управления CW-5AX с вольтметром и амперметром
Блок управления CW-5AX с вольтметром и амперметром
CW-11 CW-18 с системой рециркуляции флюса Блок управления CW-5AX с вольтметром и амперметром
Установка для приварки патрубков, подвешенная на горизонтальной балке Образцы приваренных патрубков

Образцы приваренных патрубков
Раздвижной центратор для фиксации установки в патрубке
Установка для приварки патрубков, подвешенная на горизонтальной балке Образцы приваренных патрубков Раздвижной центратор для фиксации установки в патрубке


Оборудование для автоматической приварки патрубков Cварка патрубков с обечайкой
Приварка патрубков со смещением с использованием программируемой установки для сварки под флюсом седловидных соединений CWP-7 Программируемая установка для сварки под флюсом седловидных соединений CWP-5


Оборудование для приварки патрубков

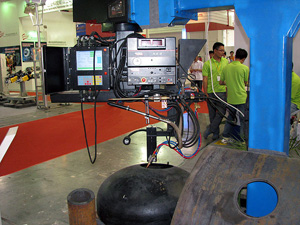

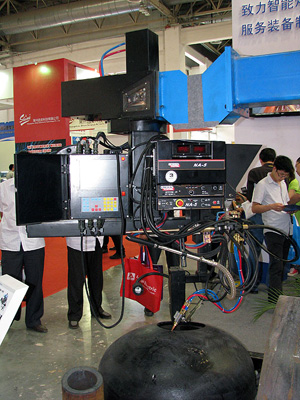

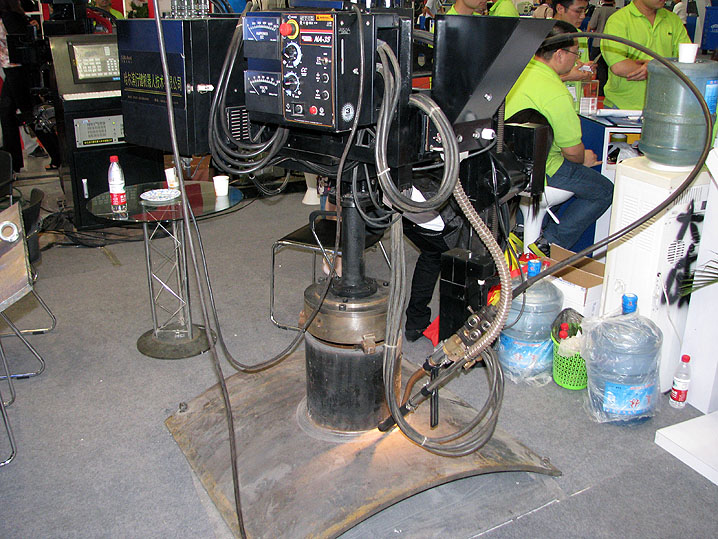

Помимо оборудования компании BUGO-S мы предлагаем аналогичную технику других производителей.

Это оборудование позволяет осуществлять сварку седловидных соединений при приварке патрубков, люков, нипелейи др. к
• обечайкам
• сферическим (эллиптическим) крышкам/заглушкам
• конусным крышкам
• полусферам

При этом сварка может осуществляться как строго перпендикулярно к плоскости проходящей через ось вращения обечайки (или перпендикулярной к оси вращения конуса, сферы), так и со смещением.

Во многих случаях данное оборудование является универсальным и может применяться не только для сварки, но и для резки.
Резка может осуществляться газовым или плазменным резаком.

За более подробной информацией обращайтесь к нашим менеджерам.

pixel
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Оборудование (установки) для автоматической сварки седловидных соединеий
Показанное выше оборудование позволяет выполнять резку и сварку следующих соединений
оборудование позволяет выполнять резку и сварку следующих соединений
оборудование позволяет выполнять резку и сварку следующих соединений
