Трубные вращатели


Трубный вращатель малой грузоподъемности HDYG-500
Поворотное устройство и роликоопора для трубных катушек ESAB PR7/10 и IR7


pixel
Трубные вращатели прижимного типа

Трубные вращатели используются для зажима и вращения труб при сборке и сварке трубных деталей и узлов в цеховых и монтажных условиях. При оснащении вращателей сварочными системами и управляющими PLC контроллерами, они могут расматриваться какк автоматические сварочные системы.

Отдельные модели трубных вращателей позволяют наклонять свариваемые изделия для обеспечения наиболее оптимального положения для сварки.

Специализированные трубные вращатели обладают следующими преимуществами:

• позволяют зажимать трубы в широком диапазоне диаметров;
• отдельный привод вращения обеспечивает плавную регулировку скорости вращения трубы;
• быстро и точно центруют две трубы и зажимают их без каких-либо дополнительных приспособлений -роль наружного центратора выполняют сами зажимные ролики;
• обеспечивают высокую точность стыковки труб;
• позволяют собирать и сваривать трубные узлы типа: отвод+труба+отвод, отвод+труба+тройник, фланец+труба+отвод и др.;

Трубные вращатели могут оснащаться программируемыми системами колебания горелки (осциляторами), а также комплектоваться сварочными системами как китайского производства, так и ведущих мировых производителей: ESAB, Miller, Lincoln Electric.

Характеристики GGLJ-600 GGLJ-1000 PPAW-05
Диаметр труб, мм 60-600 160-1000 80-610
Грузоподъемность, кг 2000 3000 5000
Скорость вращения, мм/мин 120-1200 120-1200 120-1200
Угол наклона, градус ±45 ±45 -
Скорость подъема прижимного ролика, мм/мин - - 300
Вес, кг 1000 1400 1200

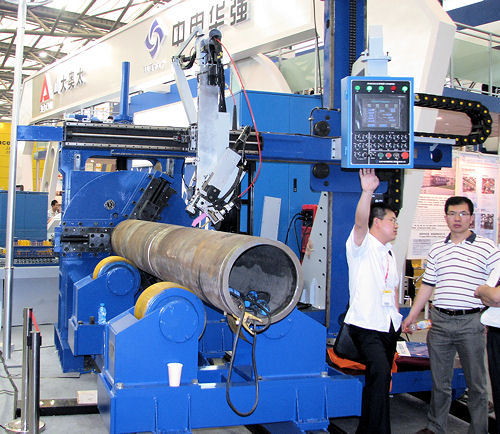

Трубный вращатель прижимного типа для труб d 50-610 мм грузоподъемностью 5 т, интегрированный с блоком управления сварочным оборудованием
Трубный вращатель прижимного типа для труб d 50-610 мм грузоподъемностью 5 т, интегрированный с блоком управления сварочным оборудованием


Стенды для сварки трубных изделий на базе трубных вращателей

Для сварки лёгких трубных узлов (сварка трубных узлов) могут применяться трубные вращатели прижимного типа. Конструкция ряда из них позволяет использовать трубный вращатель в качестве внешнего центратора и производить сборку, прихватку и сварку, не переустанавливая деталь.

(Трубный вращатель прижимного типа для труб d 50-610 мм грузоподъемностью 5 т, интегрированный с блоком управления сварочным оборудованием)


Трубный вращатель PPAW-05 c установленным осциллятором и дополнительной опорой г/п 5 т (слева)
Трубный вращатель PPAW-05 c установленным осциллятором и дополнительной опорой г/п 5 т (слева)
Осциллятор, установленный на трубном вращателе
Осциллятор, установленный на трубном вращателе
Трубный вращатель PPAW-05 c установленным осциллятором и дополнительной опорой г/п 5 т (слева) Осциллятор, установленный на трубном вращателе
Трубный вращатель GGLJ-1000. Обеспечивает возможность наклона детали на угол до 45°
Трубный вращатель GGLJ-1000. Обеспечивает возможность наклона детали на угол до 45°
Пульт дистанционного управления вращателем с индикацией скорости вращения
Пульт дистанционного управления вращателем с индикацией скорости вращения
Наклонный трубный вращатель GGLJ-1000. Обеспечивает возможность наклона детали на угол до 45° Пульт дистанционного управления вращателем с индикацией скорости вращения
Трубный вращатель
Трубный вращатель
Трубный вращатель
Трубный вращатель
Трубный вращатель
Трубный вращатель
Сварочный комплекс, включающий трубный вращатель и миниколонну с осциллятором
Сварочный комплекс, включающий трубный вращатель и миниколонну с осциллятором
Сварочный комплекс, включающий трубный вращатель и миниколонну с осциллятором
Ниже представлены более сложные установки и стенды для сварки отводов, труб, приварки фланцев, отводов, горловин, патрубков
Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно
Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно
Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно
Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно
Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно
Стенд для приварки отводов
Стенд для приварки отводов
Стенд для сварки толстостенных труб
Стенд для сварки толстостенных труб
Стенд для приварки отводов Стенд для сварки толстостенных труб
Роботизированный комплекс для приварки патрубков
Роботизированный комплекс для приварки патрубков
Сварочный комплекс, включающий миниколонну с осциллятором, сварочный позиционер с зажимным патроном
Сварочный комплекс, включающий миниколонну с осциллятором, сварочный позиционер с зажимным патроном
Роботизированный комплекс для приварки патрубков Сварочный комплекс, включающий миниколонну с осциллятором, сварочный позиционер с зажимным патроном
Стенд для приварки фланцев
Стенд для приварки фланцев
Трубный вращатель с головкой для сварки под флюсом
Трубный вращатель с головкой для сварки под флюсом
Стенд для приварки фланцев Трубный вращатель с головкой для сварки под флюсом

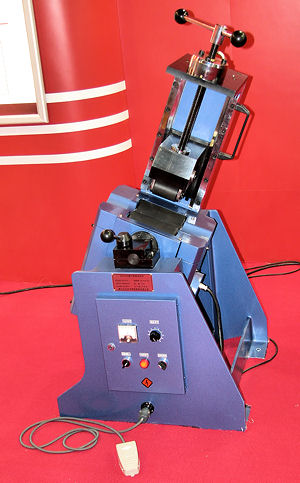

Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500


Трубный вращатель малой грузоподъемности HDYG-500
















Чертежи трубных сварочных вращателей прижимного типа в различном исполнении можно посмотреть в нашей библиотеке
