Стенд для сборки обечайки с днищем




pixel

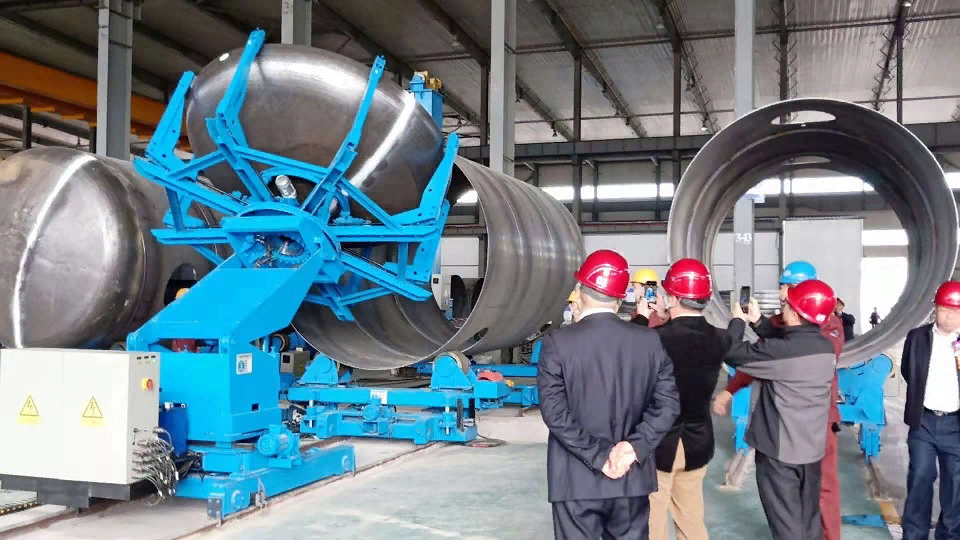

Стенд для сборки обечайки с днищем

Установка для сборки обечайки с днищем позволяет значительно повысить производительность и качество сборки при поточном производстве котлов, горизонтальных емкостей и других подобных изделий.

Сборочный стенд состоит из

- сварочного манипулятора (позиционера) с гидравлическим механизмом наклона и подъема планшайбы с системой захватов, которые обеспечивают жесткую фиксацию выпуклого днища (эллиптического, сферического и др.)

- комплекта сварочных роликовых вращателей на подъемных станинах; блоки роликоопор могут перемещаться по станине для настройки на необходимый диаметр обечайки.

Cварочный манипулятор и роликовый вращатель могут перемещаться по рельсам на тележках для настройки на необходимую длину изделия.

Так как стыковка днища и обечайки происходит без силового воздействия по периметру окружности, то установка может использоваться только для соединения геометрически правильных деталей, без элипсовидности и других дефектов.

Полядок работы сборочного стенда показан на прилагаемых ниже фотографиях

Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
Стенд для сборки обечайки с днищем
