Сварочный роликовый вращатель с компенсацией смещения обечайки (КНР)




pixelСварочные роликовые вращатели с механизмом компенсации смещения обечайки

Для предотвращения смещения свариваемого изделия в процессе сварки используются специальные сварочные роликовые вращатели с системой компенсации смещения обечайки. Существует несколько разновидностей подобных вращателей.

Наиболее простая конструкция - с механическим упором. В этом случае на вращателе специально создается направленный дрейф изделия. Обечайка упирается в специальный буфер-упор антидрейфа и, таким образом, перестает перемещаться вдоль своей горизонтальной оси.

Другая конструкция предусматривает активное компенсирующее воздействие на изделие со стороны роликов неприводной секции. При этом существуют два возможных варианта. Наиболее часто встречается конструкция, когда ролики неприводной секции могут перемещаться по вертикали с помощью гидравлического или электромеханического привода. Гораздо реже встречается вариант, когда ролики воздействуют на изделие путем подворота в горизонтальной плоскости. Такое техническое решение называется системой подруливающего или подворотного типа (swing type).

Все системы антидрейфа могут работать как в ручном, так и в автоматическом режиме. При автоматическом режиме управляющий сигнал поступает от датчика, смонтированного на стойке. (Стоит заметить, что наличие датчика и связанной с ним автоматики удорожает вращатель, примерно, на треть). Применяемые датчики обладают высокой чувствительностью, поэтому для правильной и устойчивой работы системы необходимо наличие хорошего фундамента под вращателем и высокое качество обработки торца обечайки.

Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов.
Наиболее простая конструкция системы компенсации смещения обечайки. На вращателе специально создается направленный дрейф изделия. Обечайка упирается в специальный буфер-упор антидрейфа и, таким образом, перестает перемещаться вдоль своей горизонтальной оси.
Наиболее простая конструкция системы компенсации смещения обечайки. На вращателе специально создается направленный дрейф изделия. Обечайка упирается в специальный буфер-упор антидрейфа и, таким образом, перестает перемещаться вдоль своей горизонтальной оси.
Сварочные роликовые вращатели грузподъемностью 600 т с механизмом компенсации смещения обечайки, на одном из российских заводов. Наиболее простая конструкция система компенсации смещения обечайки. На вращателе специально создается направленный дрейф изделия. Обечайка упирается в специальный буфер-упор антидрейфа и, таким образом, перестает перемещаться вдоль своей горизонтальной оси.
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 250 т, поставленный на одно из российских предприятий
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 250 т, поставленный на одно из российских предприятий
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 250 т, поставленный на одно из российских предприятий
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 250 т, поставленный на одно из российских предприятий
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 250 т, поставленный на одно из российских предприятий.
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 600 т на монтаже
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 600 т на монтаже
Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъемностью 600 т на монтаже Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъёмностью 500 т
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъёмностью 500 т
Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки грузоподъёмностью 500 т Сварочный роликовый вращатель с системой компенсации смещения обечайки
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки "подруливающего типа" (swing type).
Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки "подруливающего типа" (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки "подруливающего типа" (swing type). Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки "подруливающего типа" (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сварочный роликовый вращатель с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Контактная группа сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Контактная группа сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).
Сенсор перемещения сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type). Контактная группа сварочного роликового вращателя с системой компенсации смещения обечайки «подруливающего типа» (swing type).

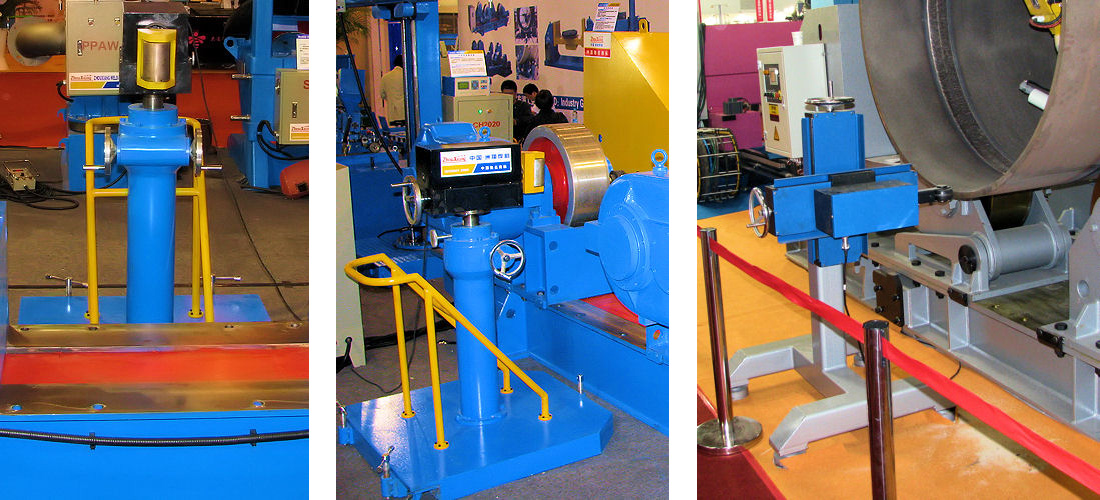

Стойки с сенсорами
Стойки с сенсорами
Стойки с сенсорами (все фотографии кликабельны)


Чертежи cварочных роликовых вращателей в различном исполнении можно посмотреть в нашей библиотеке
