Оборудование для сварки резервуаров: сварка горизонтальных швов

Как правило, в качестве сварочной части используется комплект оборудования для автоматической сварки под флюсом компании Lincoln Electric (Линкольн Электрик), включающий сварочную головку NA-3SF, контроллер NA-3S и источники сварочного тока DC600 или DC1000. Однако, по желанию заказчика, возможно оснащение установки другим автоматическим сварочным оборудованием, например, головкой MAXSA 22 FEED HEAD и источником Powerwave ACDC1000SD

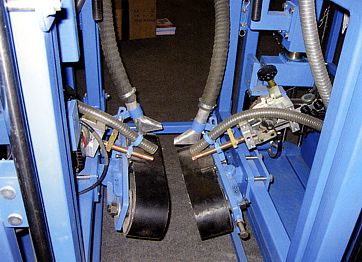

Сварочный узел конструктивно представляет собой сварочную горелку, имеющую широкую степень пространственной регулировки, с системой подачи флюса к месту сварки. В зоне сварки флюс поддерживается с помощью флюсового ремня.

Неиспользованный флюс поступает обратно в систему рециркуляции, где очищается от пылевидных фракций и металлических включений и направляется в бункер для повторного использования.

Выпускается несколько моделей установок AGW.

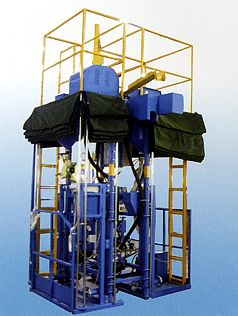

AGW-I/AGW-II перемещается по верхнему краю вновь установленного пояса листов, приваривая его к предыдущему, расположенному непосредственно под ним (сооружение резервуара методом "наращивания"). Швы выполняются встык. Система AGW-1 осуществляет одностороннюю, а система AGW-II – двустороннюю сварку. Установка оснащена мощным двойным приводом, обеспечивающим плавное перемещение установки.

После сварки очередного яруса система поднимается краном, производится установка и прихватка следующего ряда листов, и сварка повторяется.

AGW-I-LNG/AGW-II-LNG предназначены для односторонней или двусторонней сварки резервуаров с двойной стенкой для хранения сжиженных газов.

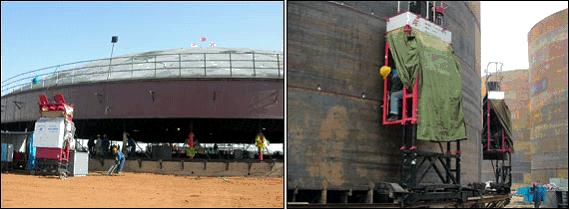

AGW-I-D - универсальная модель. Применяется как для строительства традиционным методом "наращивания" (снизу-вверх), а также в тех случаях, когда сваренные пояса листов поднимаются вверх на домкратах, а новый пояс приваривается снизу (сооружение резервуара методом "подращивания" / сверху-вниз).

AGW-I mini - облегченная модель. Предназначена для для сварки небольших резервуаров с тонкими стенками.

AGW-P - портативная модель. Система состоит из рамы на которой монтируется сварочный узел и малогабаритная система рециркуляции флюса. Перемещение установки осуществляется по рельсу, который устанавливается на резервуаре. Для оператора устанавливаются специальные мостки. Данная модель применяется для сварки конструкций диаметром всего более 2 метров и может успешно использоваться при монтаже химических реакторов, ректификационных колонн, силосов, кожухов доменных печей, обсадных труб большого диаметра при строительстве шахтных стволов и т. д.

Модель	Назначение	Диаметр свариваемых конструкций	Толщина свариваемого листа, мм	Скорость сварки, мм/мин	Высота свариваемых листов, м	Диаметр проволоки, мм	Вес, кг
AGW-I	Обычные резервуары, емкости	мин. 4,5 м	8-45	100- 2 900	1,5-3,2	2,4 3,2 2 х 1,6	950
AGW-II							1800
AGW-I-LNG	Резервуары с двойной стенкой для хранения сжиженных газов				2,0 -4,5		900
AGW-II-LNG							1770
AGW-I-D	Универсальная установка, применяющаяся как для изготовления резервуаров методом как "наращивания", так и "подращивания".				1,5-3,2		1100
AGW-I mini	Малогабаритная установка, для сварки небольших резервуаров с тонкими стенками				1,6-3,2		500
AGW-P	Малогабаритная установка, движение осуществляется по специальному рельсу, устанавливаемому на резервуаре	внешний шов - мин. 2,0 м внутр. шов - мин. 4,2 м			-		350

Для осуществления строительства резервуаров методом "подращивания" мы предлагаем гидравлическую систему подъёма резервуара, которая включает:

• гидродомкраты грузоподъёмностью 5 т (ход штока 2600 мм, скорость подъёма 220 мм/мин, вес 400 кг)
• дополнительные стойки, растяжки, соединительные детали
• гидростанции
• рукава высокого давления
• систему синхронизации подъёма (опция).

Система строится по модульному принципу. В один модуль входит пять гидроцилиндров и одна гидростанция. Расстояние от гидростанции до гидроцилиндра не должно превышать 6 м. Система сохраняет работоспособность при температуре окружающей среды от -5 до +60°С
