 Зажимные патроны
Малые позиционеры, Сварочные позиционеры с программируемым логическим контроллером PLC поставляются, укомплектованные быстрозажимными патронами КD- 300, KD-200.
Зажимные патроны могут также поставляться отдельно
| Модель |
Вес зажимаемого изделия в горизонтальном положении, кг |
Внутренний диаметр зажимаемого изделия, мм |
Наружный диаметр зажимаемого изделия, мм |
Диаметры зажимаемого изделия патроном с дополнительными губками, мм |
Цена руб., с НДС |
| KD-200 |
30 |
110-210 |
20-130 |
5-300 |
по запросу |
| KD-300 |
120 |
170-280 |
80-190 |
10-400 |
по запросу |
| KD-400 |
240 |
250-380 |
120-250 |
20-500 |
по запросу |
| KD-500 |
600 |
360-500 |
200-340 |
40-600 |
по запросу |
| KD-600 |
1000 |
400-620 |
150-410 |
40-1500 |
по запросу |
| KD-750 |
1200 |
550-800 |
380-580 |
40-1500 |
- |
KDA-600
трехлучевой |
1000 |
85-350 |
170-615 |
- |
- |
KDA-1000
трехлучевой |
1000 |
85-950 |
170-1080 |
- |
- |
|
Зажимные патроны различной конструции для сварочных позиционеров

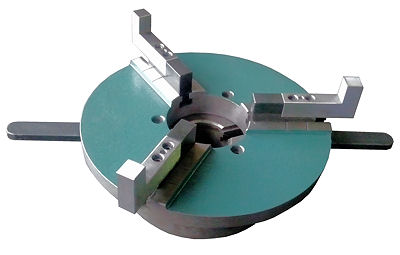

 Зажимной патрон KD-300 с дополнительными губками |
 Зажимные патроны KD-400, KD-300, KD-200 |
| Зажимной патрон KD-300 с дополнительными губками |
Зажимные патроны KD-400, KD-300, KD-200 |
Установочные размеры зажимных патронов
|
 Установочные размеры зажимных патронов
| Модель |
D1 |
D2 |
D3 |
D4 |
H |
H1 |
H2 |
L |
Z-d1 |
Z-d |
| KD-200 |
80 |
100 |
120 |
200 |
67,5 |
39 |
21 |
200 |
6-M6 |
3-M8x35 |
| KD-300 |
100 |
120 |
150 |
300 |
67,5 |
39 |
21 |
240 |
6-M6 |
3-M8x30 |
| KD-400 |
170 |
220 |
250 |
400 |
95 |
45 |
25 |
300 |
6-M6 |
3-M10x40 |
| KD-500 |
240 |
280 |
320 |
500 |
110 |
60 |
25 |
350 |
6-M6 |
3-M12x55 |
| KD-600 |
365 |
400 |
425 |
600 |
170 |
105 |
40 |
425 |
6-M12 |
3-M12x110 |
| KD-750 |
515 |
542,5 |
570 |
750 |
170 |
105 |
40 |
500 |
6-M12 |
3-M12x110 |
|
