Сварочные позиционеры малой грузоподъёмности до 600 кг




pixel
Сварочные позиционеры малой грузоподъёмности
Зажимные патроны для сварочных позиционеров

Со склада в Москве!

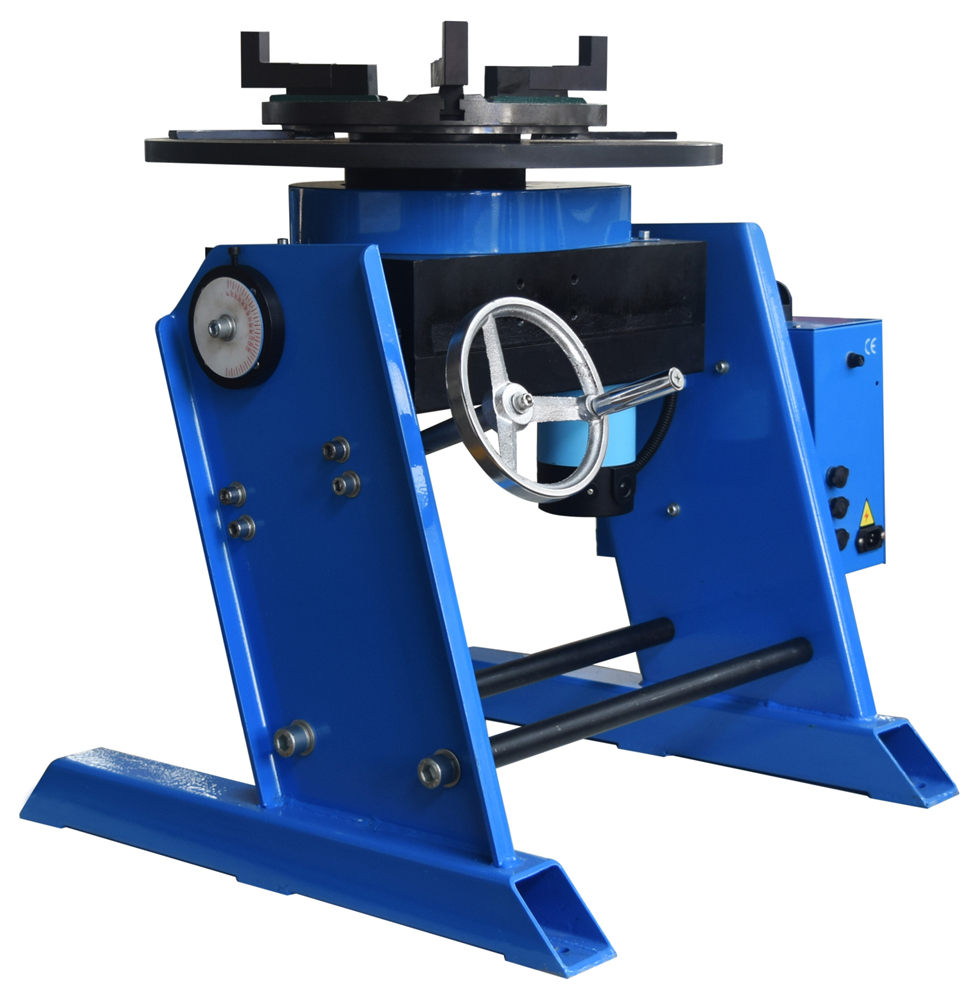

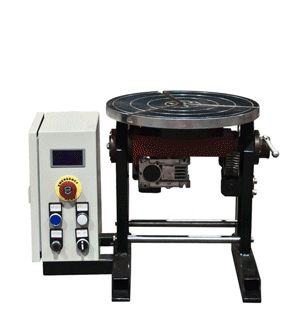

Сварочные позиционеры HJ-S100 и HJ-CNC100
Сварочные позиционеры HJ-S100 и HJ-CNC100

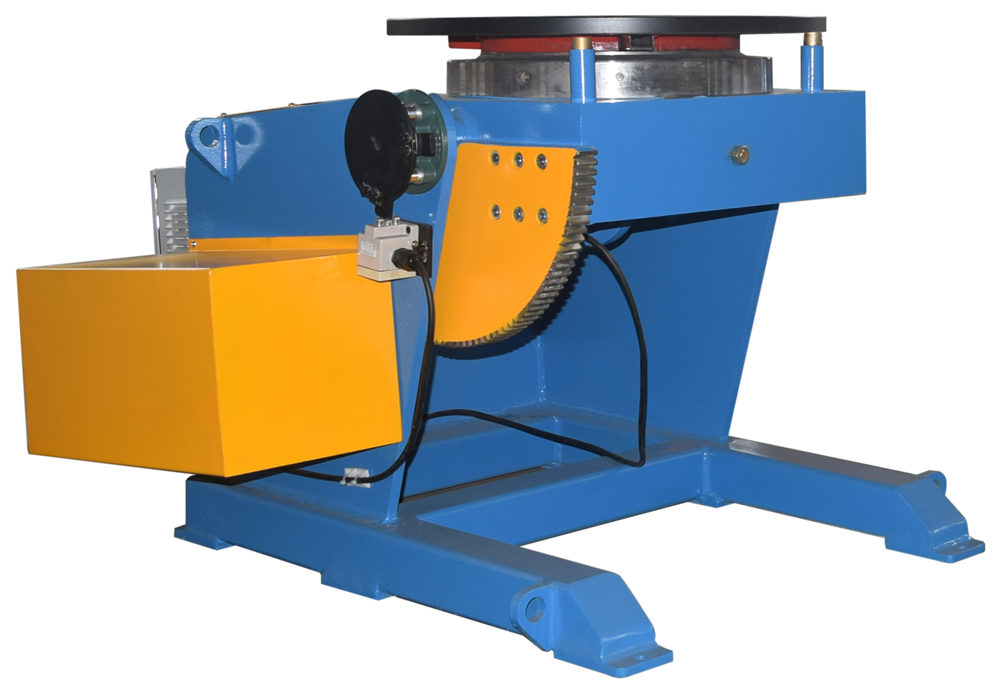

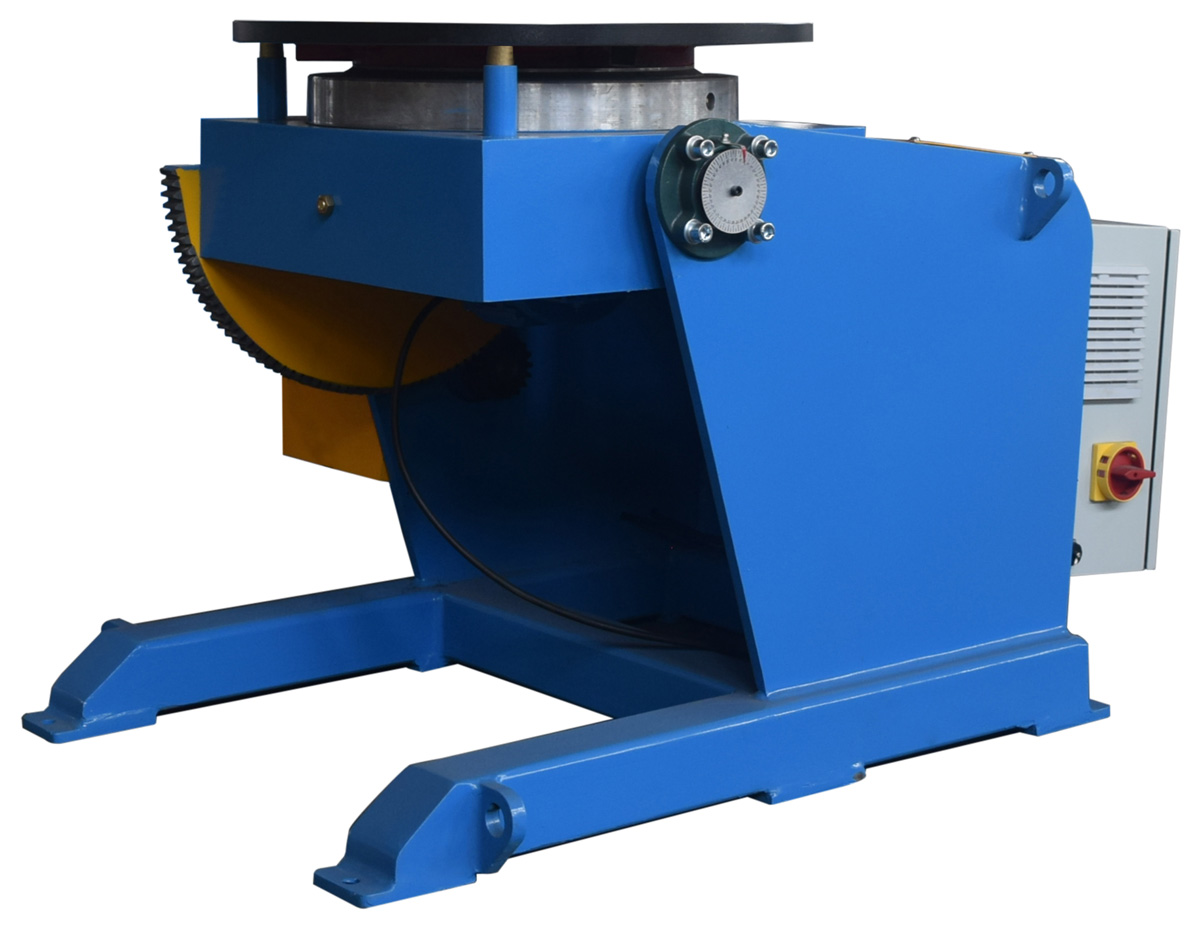

Сварочные позиционеры HJ-S600
Сварочные позиционеры HJ-S600

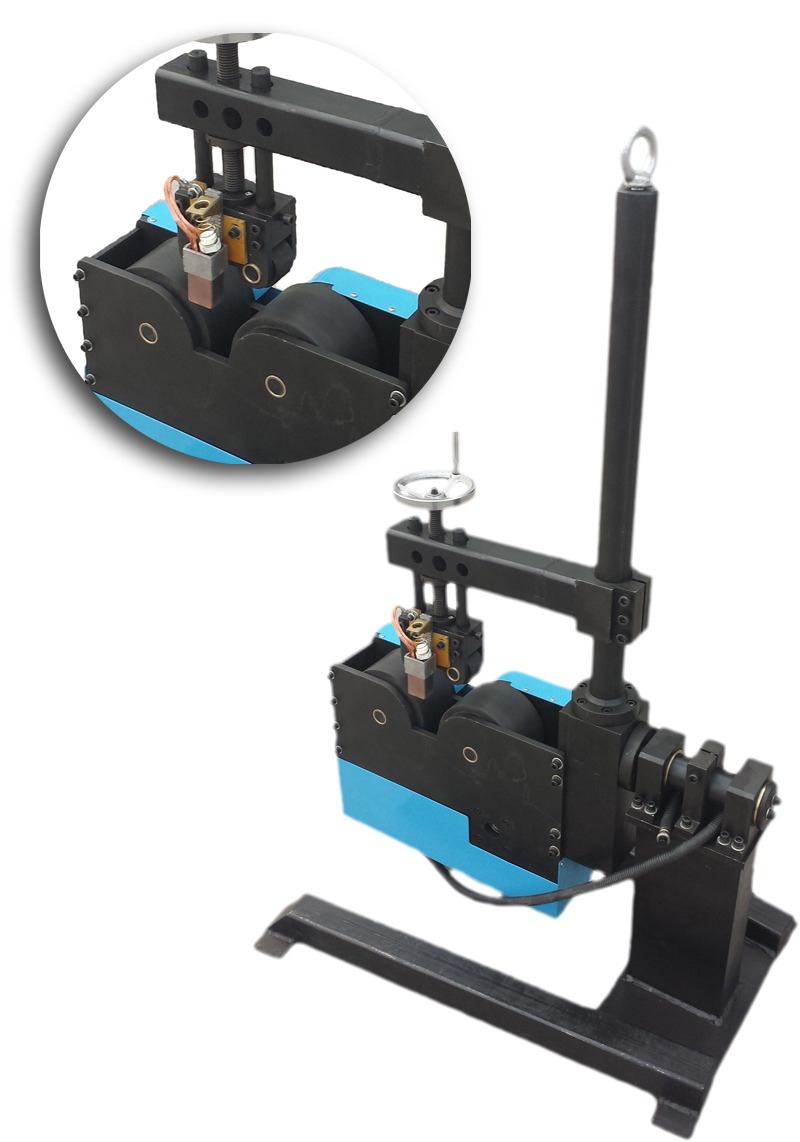

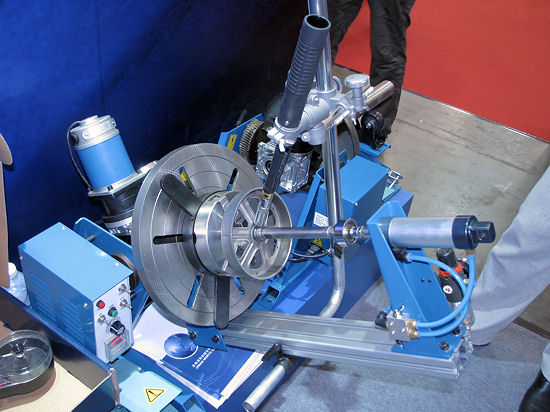

Установка для сварки кольцевых швов KB-100T (BY-100T-7,5)
Установка для сварки кольцевых швов KB-100T (BY-100T-7,5)
Сварочные позиционеры HJ-S100 и HJ-CNC100 Сварочный позиционер HJ-S600 Установка для сварки кольцевых швов KB-100T (BY-100T-7,5)


Характеристики HJ-CNC100
(CNC-100)
HJ-CNC300
(CNC-300)
HJ-S100
(KB-100)
HJ-S300
(KB-300)
HJ-S600
(KB-600)
Грузоподъёмность максимальная, кг
- при горизонтальном положении планшайбы
- при вертикальном положении планшайбы

100
50

300
150

100
50

300
150

600
300
Скорость вращения планшайбы мин./макс., об./мин 0,01-9 0,01-5 0,5-5 0,2-2,5 0.1-1
Диаметр планшайбы, мм 400 500 400 500 600
Максимальный угол наклона планшайбы, ° 0-90 ручной 0-90 ручной 0-90 ручной 0-90 ручной 0-90 эл.двигатель
Номинальный сварочный ток, А 500 500 500 500 500
Модель патрона KD-300 с дополнительными губками KD-300 с дополнительными губками KD-300 с дополнительными губками KD-300 с дополнительными губками KD-500 с дополнительными губками
Внутренний диаметр зажимаемого изделия, мм 170-280 170-280 170-280 170-280 360-500
Наружный диаметр зажимаемого изделия, мм 10-400 10-400 10-400 10-400 200-340
Центральное сквозное отверстие, мм 45 90 45 90 90
Напряжение питающей сети 220 В/ 50 Гц / 1 ф 220 В/ 50 Гц / 1 ф 220 В/ 50 Гц / 1 ф 220 В/ 50 Гц / 1 ф 380 В/ 50 Гц / 3 ф
Масса, кг 70 102 70 102 190
Примечание Модели CNC оснащены шаговым
двигателем и программируемым блоком
управления, позволяющим задавать
угол поворота планшайбы
в диапазоне 0-360°
Цена руб., с НДС по запросу по запросу по запросу по запросу по запросу

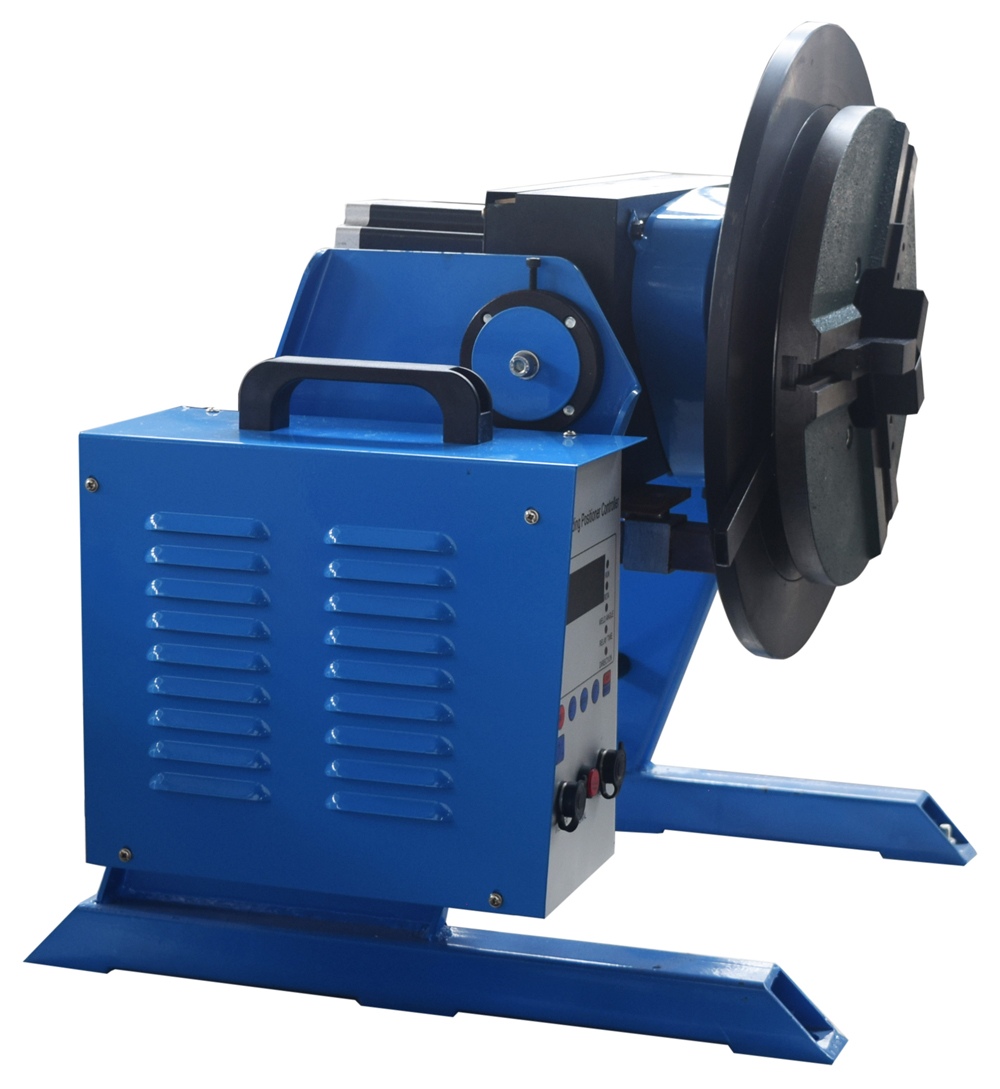

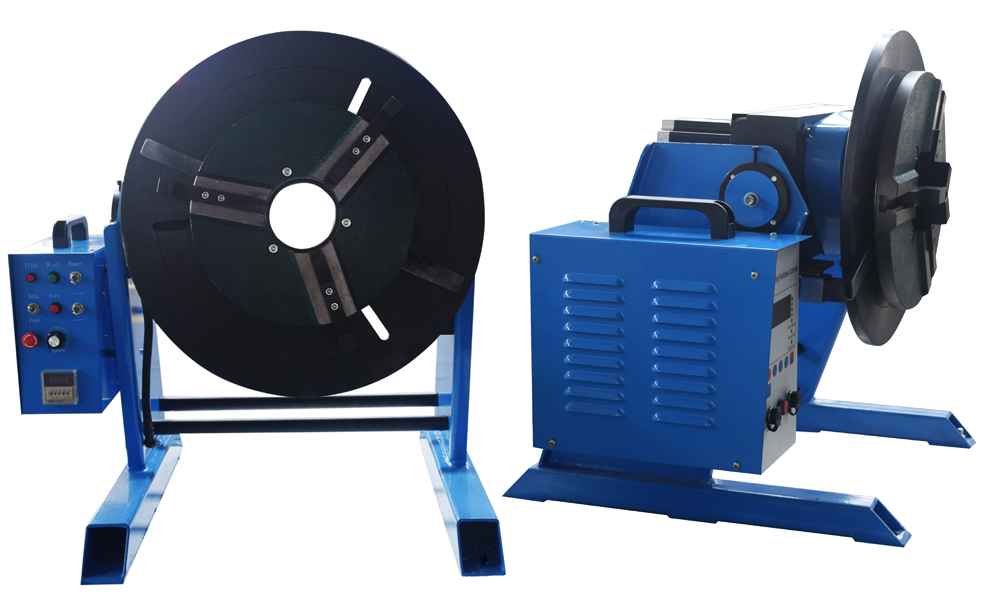

Сварочные позиционеры HJ-S100:
Сварочный позиционер HJ-S100
Сварочный позиционер HJ-S100
Сварочный позиционер HJ-S100
Сварочный позиционер HJ-S100
Сварочный позиционер HJ-S100
Сварочный позиционер HJ-S100

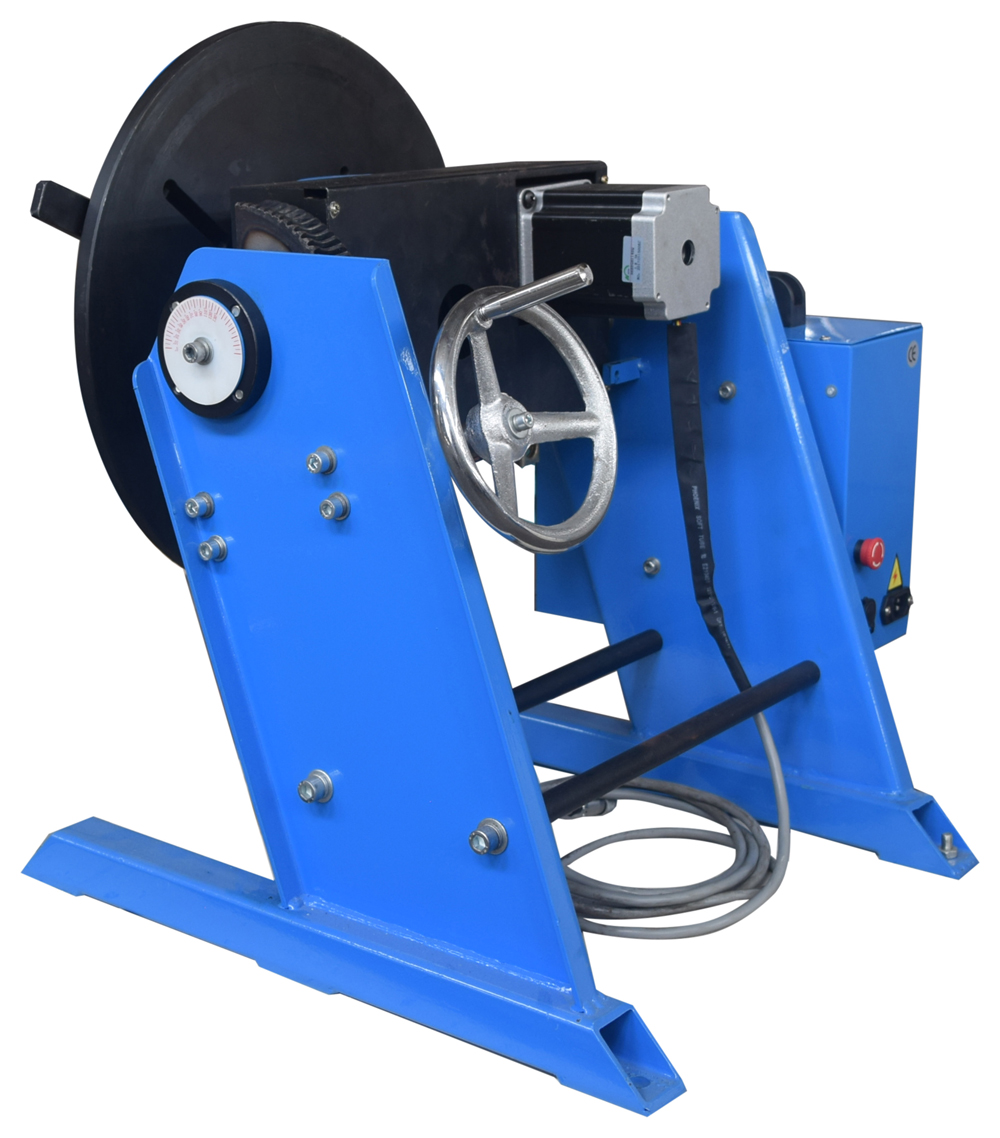

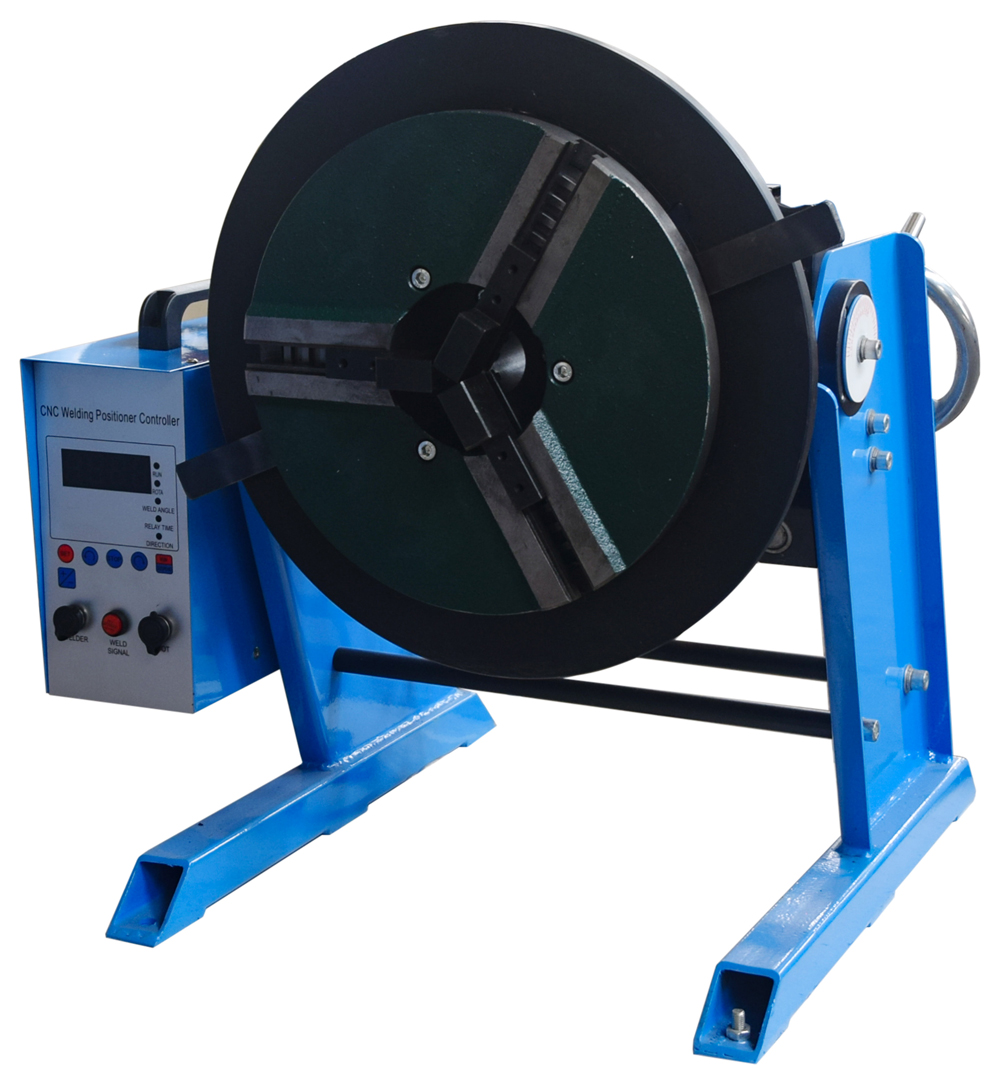

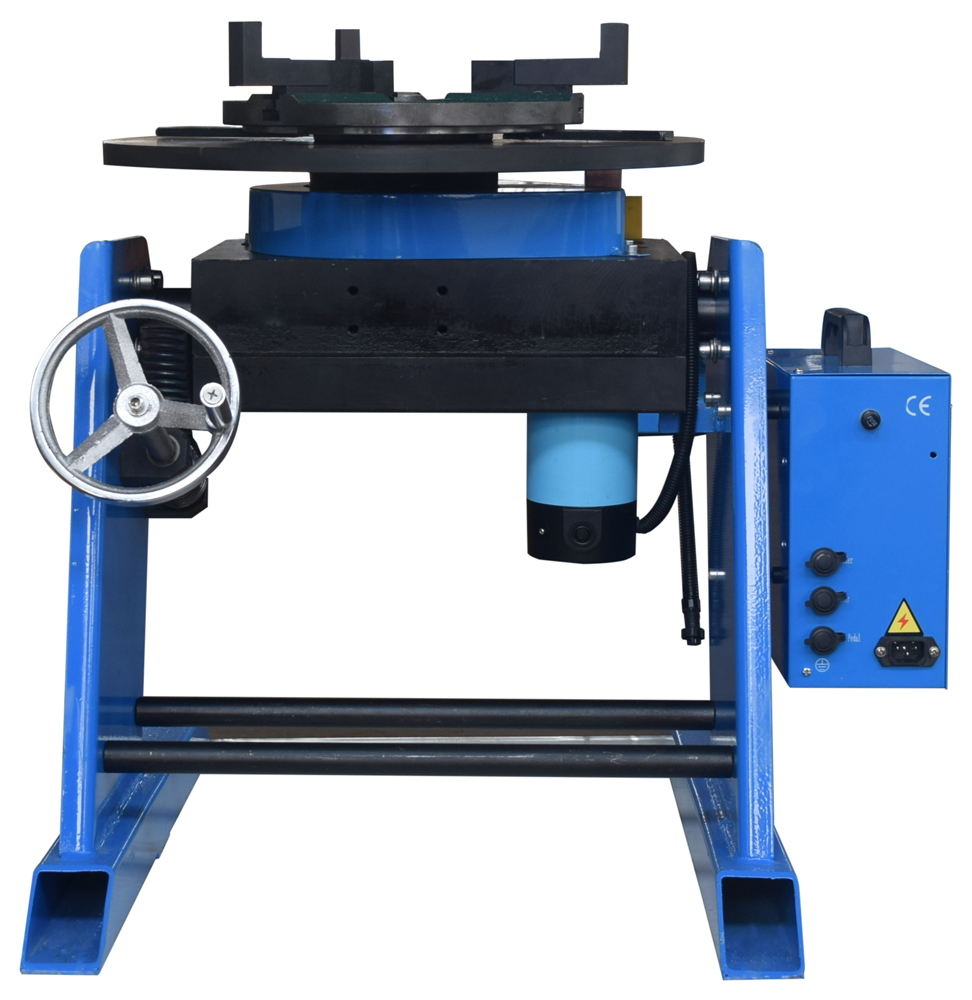

Сварочные позиционеры HJ-CNC100:
Сварочный позиционер HJ-CNC100
Сварочный позиционер HJ-CNC100
Сварочный позиционер HJ-CNC100
Сварочный позиционер HJ-CNC100
Сварочный позиционер HJ-CNC100
Сварочный позиционер HJ-CNC100



Малые сварочные позиционеры могут оснащаться различными двигателями и контроллерами, в том числе шаговыми двигателя с контроллерами на базе ЧПУ.

Контроллер с ЧПУ обеспечивает равномерное движение планшайбы сварочного позиционера на скоростях 0,01-9 об./мин и позволяет задавать угол поворота до 1 градуса. Кроме того имеется возможность устанавливать время задержки начала вращения стола.

pixel

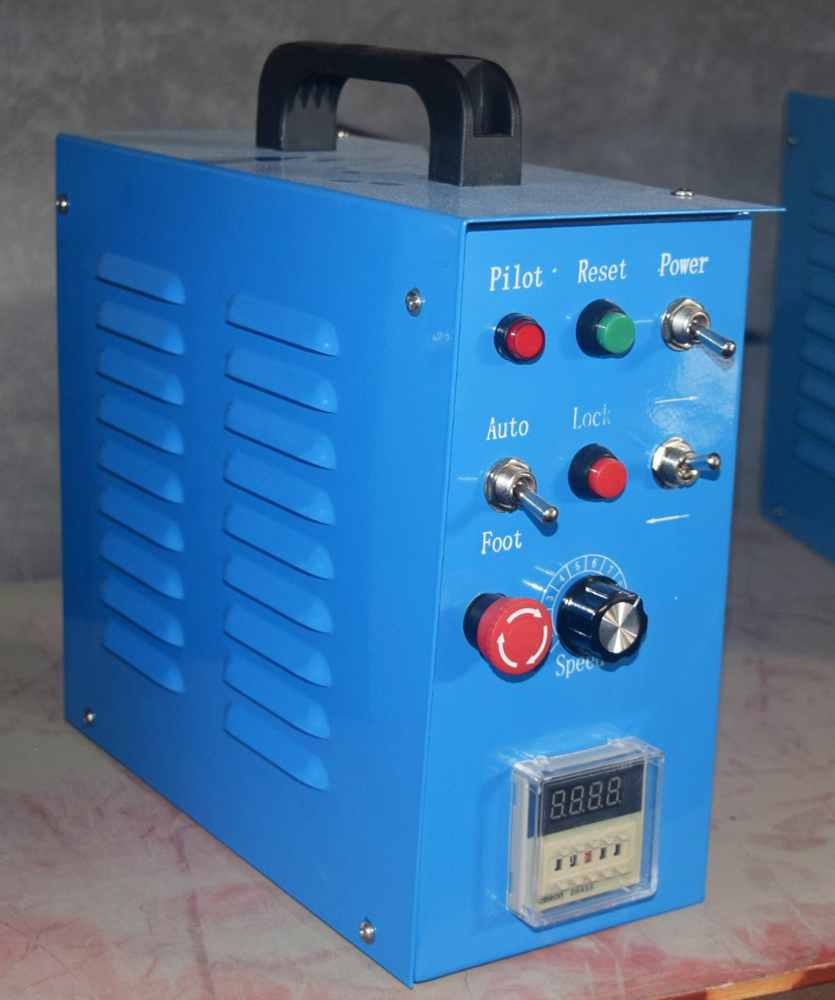

Блок управления сварочным позиционером с возможностью установки времени вращения по таймеру
Блок управления сварочным позиционером с возможностью установки времени вращения по таймеру

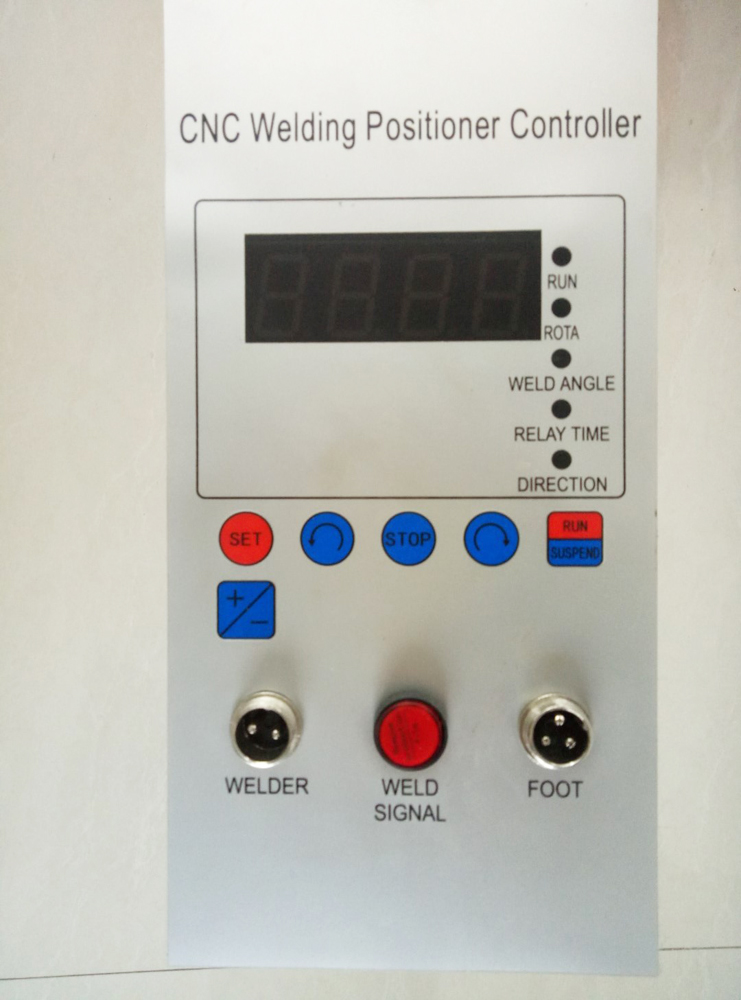

Блок управления сварочным позиционером с ЧПУ
Блок управления сварочным позиционером с ЧПУ

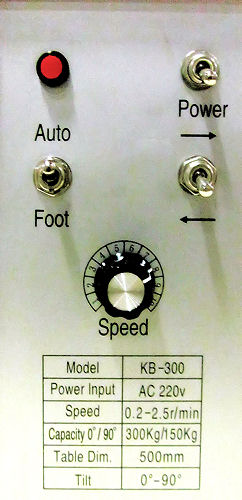

Стандартный блок управления сварочным позиционером KB-300
Стандартный блок управления сварочным позиционером KB-300
Блок управления сварочным позиционером с возможностью установки времени вращения по таймеру Блок управления сварочным позиционером с ЧПУ Стандартный блок управления сварочным позиционером KB-300


Модель, комплектация Цена руб., с НДС
Блок управления для КВ-100 (BY-100) по запросу
Блок управления для КВ-300 по запросу
Блок управления для КВ-100 (BY-100) (с таймером времени вращения) по запросу
Блок управления для КВ-300 (с таймером времени вращения) по запросу
Блок управления для CNC-100 по запросу
Блок управления для CNC-300 по запросу


pixel

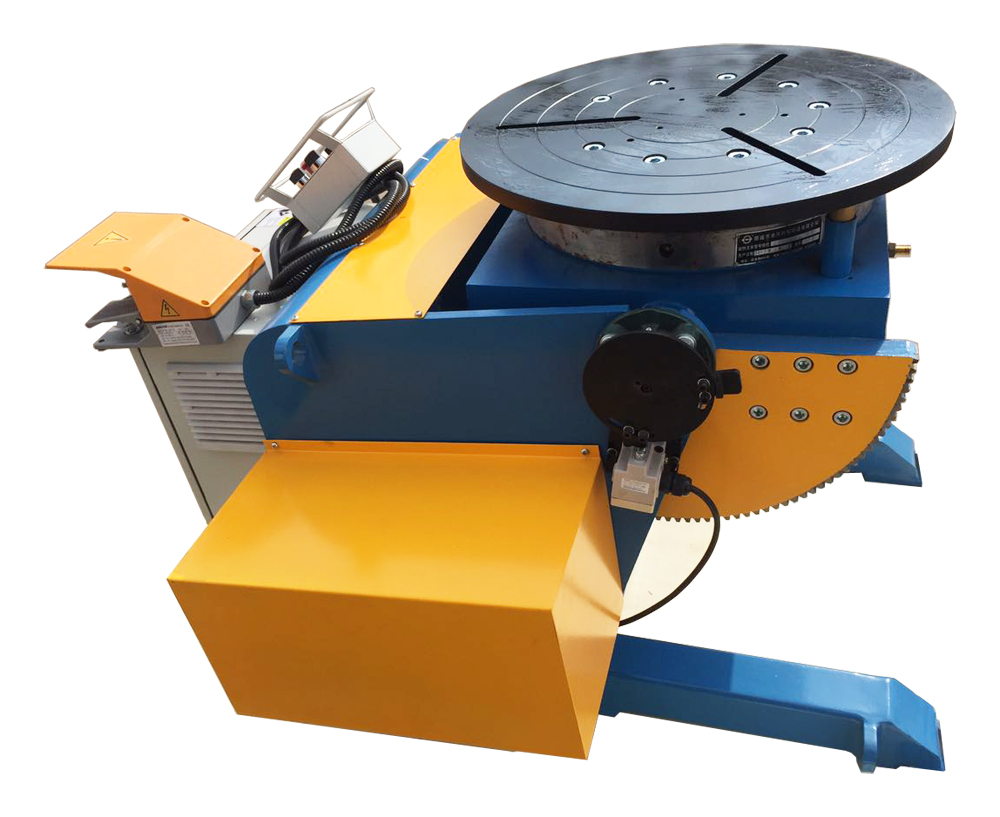

Сварочные позиционеры HJ-S600:
Сварочный позиционер HJ-S600
Сварочный позиционер HJ-S600

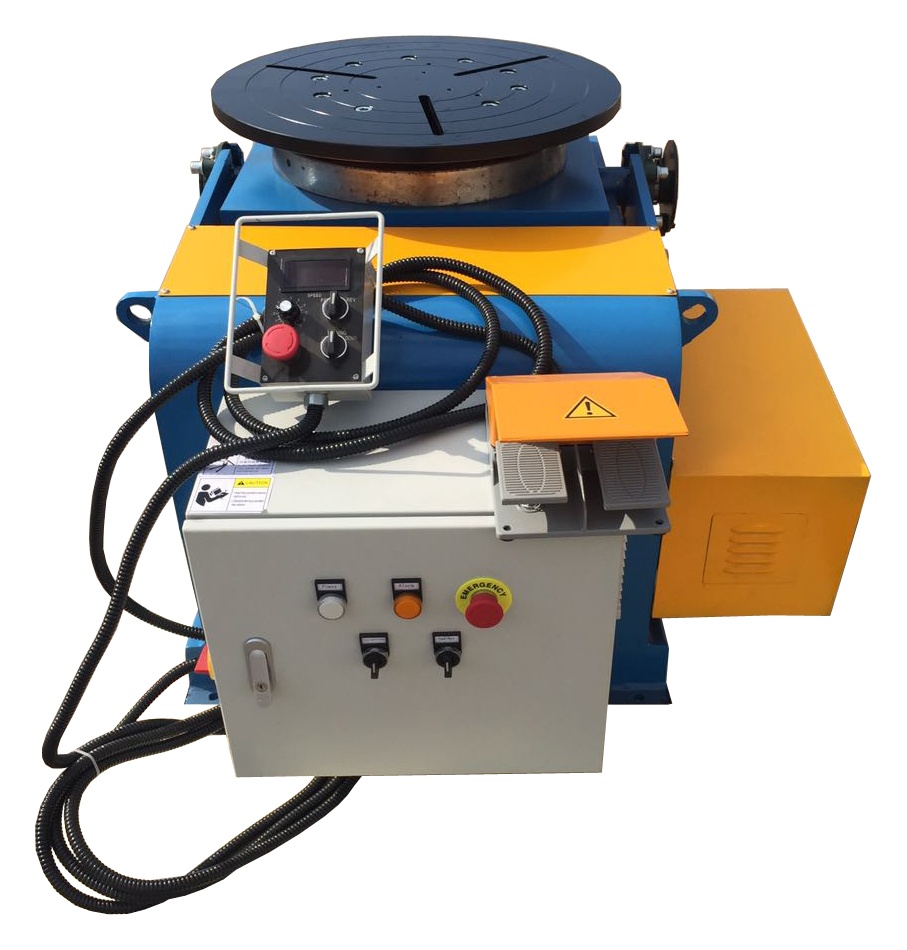

Комплектация сварочного позиционера HJ-S600
Комплектация сварочного позиционера HJ-S600

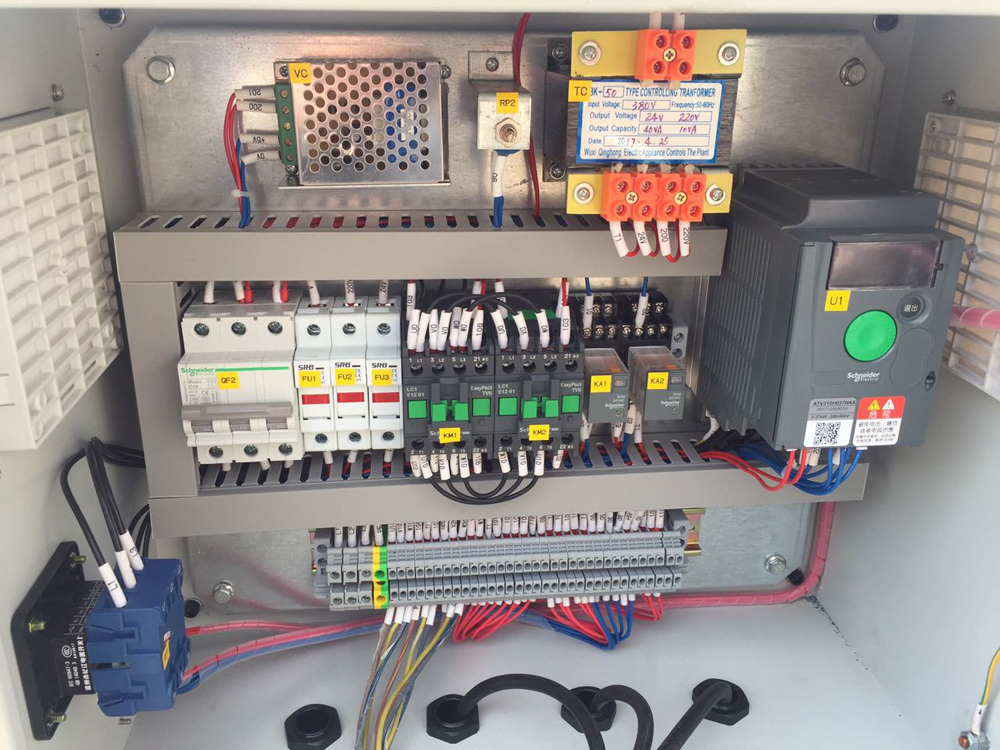

Шкаф управления сварочного позиционера HJ-S600. Используются силовые электрические компоненты и частотный преобразователь фирмы Schneider Electric
Шкаф управления сварочного позиционера HJ-S600. Используются силовые электрические компоненты и частотный преобразователь фирмы Schneider Electric
Сварочный позиционер HJ-S600 Комплектация сварочного позиционера HJ-S600 Шкаф управления сварочного позиционера HJ-S600. Используются силовые электрические компоненты и частотный преобразователь фирмы Schneider Electric

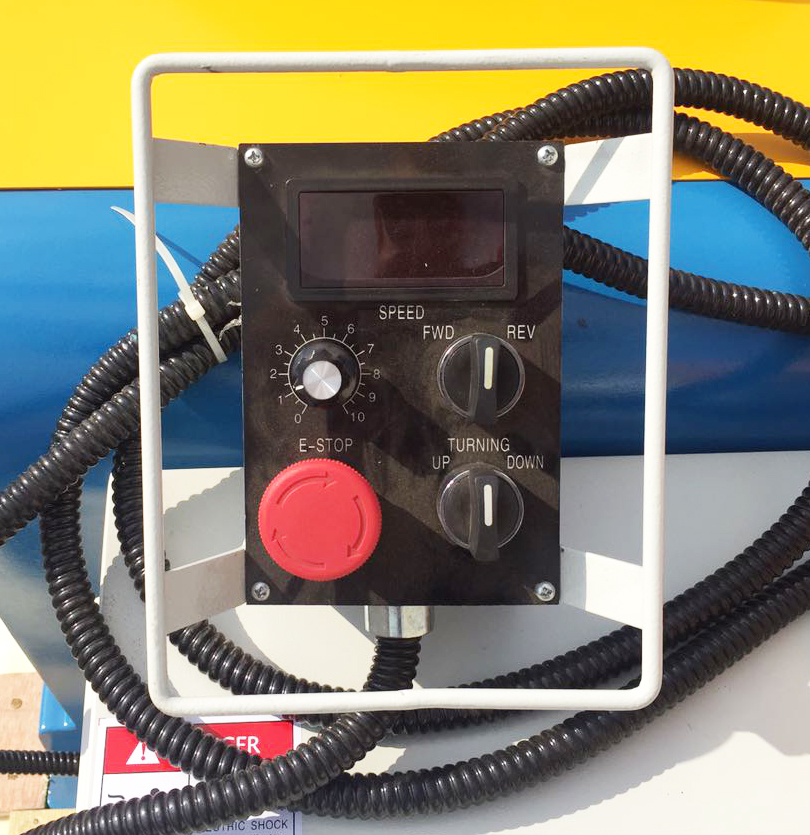

Пульт управления сварочного позиционера HJ-S600
Пульт управления сварочного позиционера HJ-S600

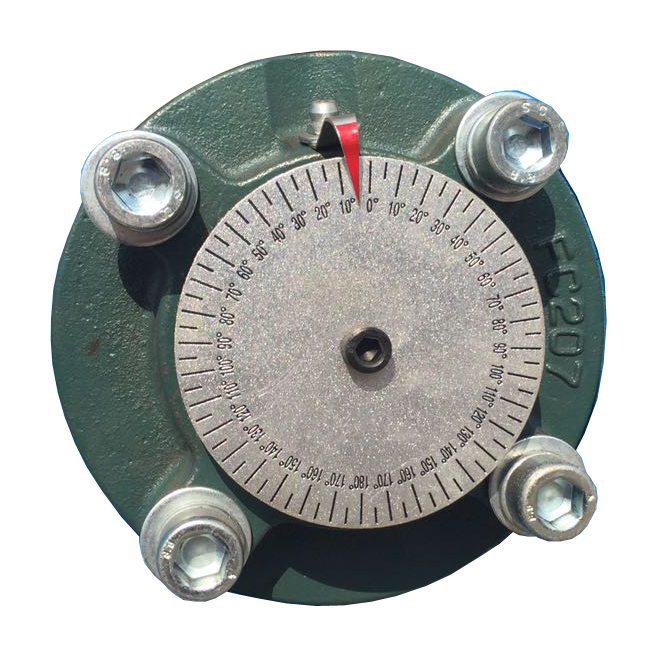

Нониус сварочного позиционера HJ-S600
Нониус сварочного позиционера HJ-S600
Концевой выключатель, ограничивающий наклон стола сварочного позиционера HJ-S600
Концевой выключатель, ограничивающий наклон стола сварочного позиционера HJ-S600
Пульт управления сварочного позиционера HJ-S600 Нониус сварочного позиционера HJ-S600 Концевой выключатель, ограничивающий наклон стола сварочного позиционера HJ-S600



Малые сварочные позиционеры серии KB (BY) грузоподъемностью до 100 кг широко используются в качестве базы для создания простых установок для сварки кольцевых швов.

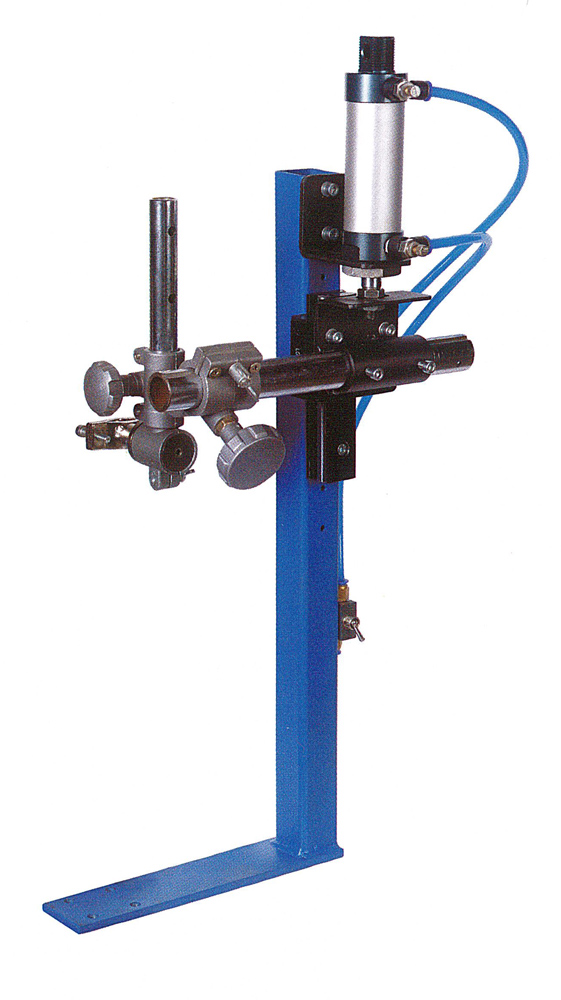

С этой целью они могут оснащаться держателем горелки, пинолью, в т. ч. с пневмоприводом



Стандартные решения по автоматизация сварки на базе сварочных позиционеров (манипуляторов) малой грузподъемности





Стенд для наплавки тел вращения



Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500
Трубный вращатель малой грузоподъемности HDYG-500

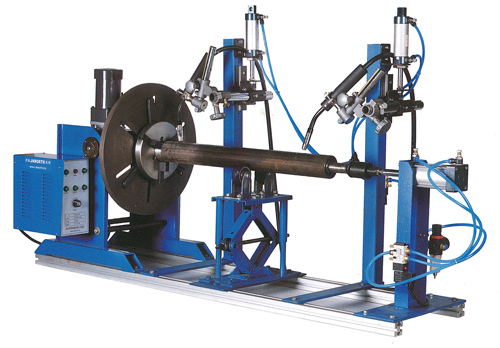

Сварочная установка для сварки кольцевых швов
Сварочная установка для сварки кольцевых швов
Держатель горелки установки для сварки кольцевых швов
Держатель горелки установки для сварки кольцевых швов


pixel

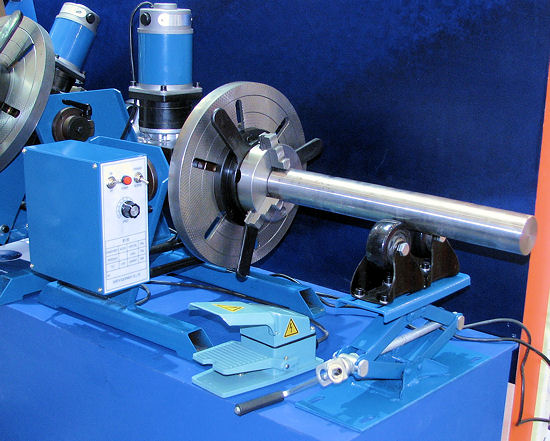

Сварочный позиционер BY-100-7,5
Сварочный позиционер BY-100-7,5

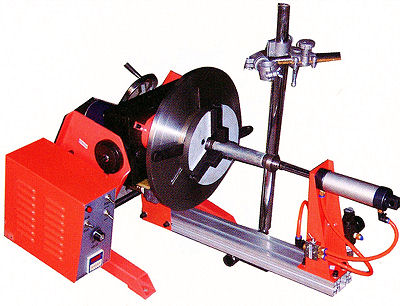

Сварочная установка BY-100Т-7,5
Сварочная установка BY-100Т-7,5
Сварочный позиционер BY-100-7,5 Сварочная установка BY-100Т-7,5
Сварочный позиционер малой грузоподъемности





Для эффективной работы со сварочными позиционерами и сварочными роликовыми вращателями удобно спользовать штативы (держатели ) горелки и дополнительные регулируемые сварочные опоры

Универсальный штатив / держатель горелки
Универсальный штатив / держатель горелки
Настраиваемая по высоте роликовая опора NHTG-600
Настраиваемая по высоте роликовая опора NHTG-600
Универсальный штатив / держатель горелки

Регулировка по высоте 300 - 1 000 мм
Диаметр опоры 160 мм
Длина консоли с рейкой 500 мм
Настраиваемая по высоте роликовая опора NHTG-600

Грузоподъемность 600 кг
Регулировка по высоте 470-670мм
Диаметр трубы 30-600 мм
Цена, с НДС по запросу Цена, с НДС по запросу


Чертежи сварочных позиционеров / двустоечных вращателей в различном исполнении можно посмотреть в нашей библиотеке
