Двухстоечные сварочные вращатели/позиционеры




Наименование рисункаСварочные позиционеры колыбельного типа / двухстоечные сварочные вращатели/позиционеры

Сварочные позиционеры колыбельного типа - схема
Сварочные позиционеры колыбельного типа - схема
Сварочный позиционер грузоподъемостью 40 т
Сварочный позиционер грузоподъемостью 40 т
Сварочный позиционер грузоподъемностью 160 т
Сварочный позиционер грузоподъемностью 160 т
Сварочный позиционер грузоподъемостью 40 т Сварочный позиционер грузоподъемностью 160 т


Модель Грузоподъем
ность, кг
Скорость
вращения,
об/мин
Скорость
наклона,
об/мин
Угол
наклона,
град
Диаметр
планшайбы,
мм
Мощность
двигателя,
вращения, кВт
Мощность
двигателя,
наклона, кВт
Регулировка
скорости
Макс.
эксцентриситет,
мм
Макс. высота
центра тяжести,
мм
TWS-50 5000 0,05-0,5 0,2 0+/-90 2500 3,0 2*2,2 Бесступенчатый
частотно-
регулируемый
привод
200 600
TWS-100 10000 0,05-0,5 0,1 0+/-90 2500 4,0 2*3,0 200 600
TWS-200 20000 0,04-0,4 0,1 0+/-90 3000 5,5 2*5,5 200 1000
TWS-300 30000 0,03-0,3 0,1 0+/-90 3500 7,5 2*7,5 200 1500
TWS-500 50000 0,02-0,2 0,1 0+/-90 4000 11,0 2*11,0 200 2000
TWS-1000 100000 0,01-0,1 0,1 0+/-90 4000 18,5 2*15,0 200 2500


Сварочный позиционер грузоподъемностью 40 т
Сварочный позиционер грузоподъемностью 40 т
Сварочный позиционер грузоподъемностью 10 т
Сварочный позиционер грузоподъемностью 10 т
Сварочный позиционер грузоподъемностью 40 т Сварочный позиционер грузоподъемностью 10 т
Специальный сварочный позиционер
Специальный сварочный позиционер
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Специальный сварочный позиционер Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Сварочный позиционер грузоподъемностью 2 т
Сварочный позиционер грузоподъемностью 2 т
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т Сварочный позиционер грузоподъемностью 2 т

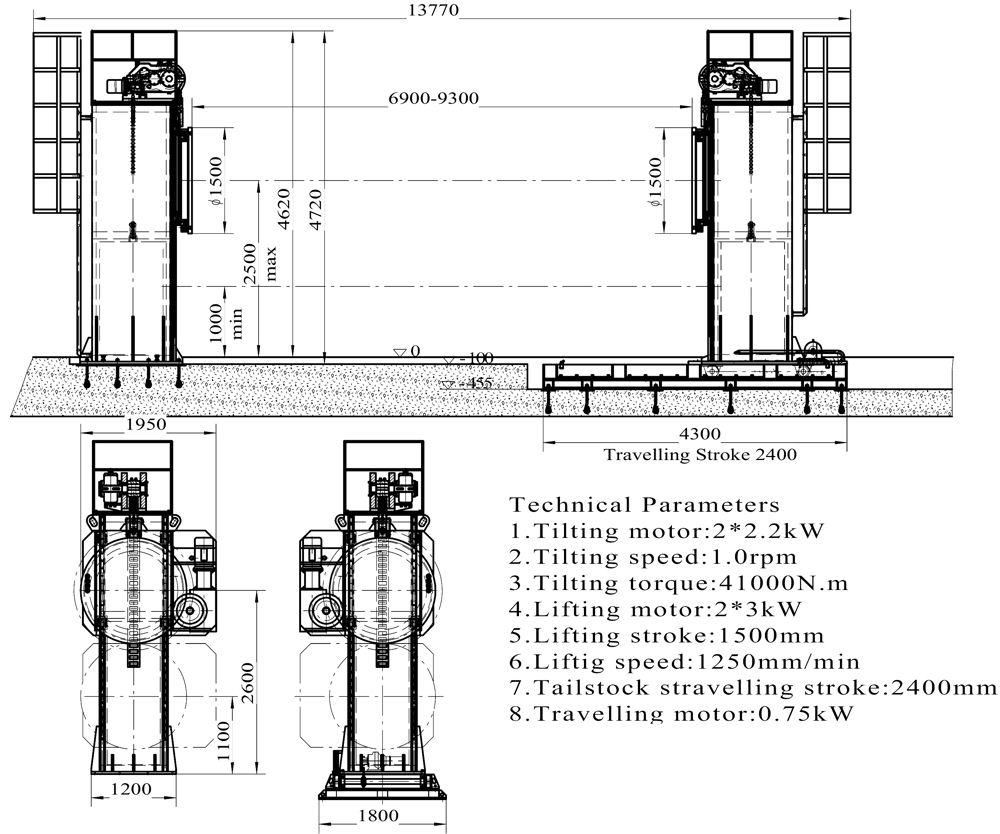

Чертёж двухстоечного сварочного позиционера с подъемными центрами грузоподъемностью 10 т
Чертёж двухстоечного сварочного позиционера с подъемными центрами грузоподъемностью 10 т
Чертёж двухстоечного сварочного позиционера с подъемными центрами грузоподъемностью 10 т


Двухстоечный вращатель типа TWB-80 грузоподъёмностью 8 тонн

Двухстоечный вращатель типа TWB-80 грузоподъёмностью 8 тонн. Диаметр планшайб составляет 1 500 мм. Холостая опора оснащена колесами и электродвигателем и может передвигаться по рельсам. Благодаря установленному гидроцилиндру планшайба холостой опоры может перемещаться в горизонтальной плоскости на 300 мм.

Двухстоечный вращатель типа TWB-80
Двухстоечный вращатель типа TWB-80
Двухстоечный вращатель типа TWB-80
Двухстоечный вращатель типа TWB-80

Двухстоечный вращатель типа TWB-80 - схема и размеры
Двухстоечный вращатель типа TWB-80 - схема и размеры


Чертежи сварочных позиционеров / двустоечных вращателей в различном исполнении можно посмотреть в нашей библиотеке
