Установка для автоматизации процесса сварки труб ESAB Railtrac Orbital W




Установка для автоматизации процесса сварки труб ESAB Railtrac Orbital W
Установка для автоматизации процесса сварки труб ESAB Railtrac Orbital W
ESAB Railtrac Orbital W - Установка для автоматизации процесса сварки труб.

Преимущества:

- Railtrac Orbital W представляет собой великолепный вариант выбора в том случае, если вам необходимо автоматизировать процесс сварки труб.
- Этот агрегат идеально подходит для использования вместе с полуавтоматическими источниками питания и устройствами подачи ESAB.
- Railtrac Orbital W - это малогабаритный компактный автоматический трактор.
- На него можно быстро установить сварочную горелку ESAB.
- Два двигателя гарантируют равномерное стабильное перемещение по направляющему рельсу.

Блок управления позволяет управлять указанными ниже параметрами и сохранять 5 различных программ сварки:

- Пуск и останов
- Программа смещения
- Направление перемещения или сварки
- Скорость перемещения или сварки
- Ширина поперечного перемещения электрода
- Смещение нулевой линии
- Сварочный ток (скорость подачи сварочной проволоки)
- Сварочное напряжение
- Функция обратного заполнения


Технические характеристики


Характеристика Значение
Время задержки на внешней кромке 0.1-9.9 sec
Количество программ 5
Скорость поперечных колебаний электрода 0.2-2.4 (6-60 мм/сек)
Скорость сварки 2-39 in./min (5-99 cm/min)
Индукция электролинии 0.5 in. (12.5 mm)
Суппорт для регулировки высоты 0.9 in. (22 mm)
Ширина поперечных колебаний электрода 0.04-1.2 in. (1-30 mm)
Класс защиты IP 23
Напряжение подключения (переменный/постоянный ток) 36-46 / 40-60 V
Питание (потребляемая мощность) 90 W
Соединение Burndy, 12 pins
Вес 17.6 lb / 8 кг
Держатель для горелок с диаметром сопла, Ø мм 12-36


Информация для заказа

Railtrac Orbital W - Артикул 0398146032

Railtrac Orbital WПрименение системы Railtrac Orbital W позволяет автоматизировать процесс полуавтоматической сварки, и тем самым повысить производительность процесса, обеспечить стабильность качества сварного шва и его геометрических характеристик, избавить сварщика от монотонной изнурительной работы.

Оборудование предназначено для эффективного решения задач сварки неповоротных стыков. Сварка ведётся с двух сторон в направление снизу вверх (от 6-ти к 12-ти часам). Оптимально применение на одном сварочном стыке двух установок Railtrac Orbital W одновременно с двух сторон трубы. Оборудование применяется для заполняющих и облицовочных проходов.

Railtrac Orbital W применяется со стандартными сварочными горелками концерна ESAB. Имеет два мощных двигателя, которые гарантируют равномерное и стабильное движение трактора по направляющему кольцу, как на спуск, так и на подъём. Каретки оборудованы блоком колебаний, сварочной горелки. Три различных вида колебаний с возможностью задавать их геометрические параметры и скорость перемещения, позволяют решать вопросы сварки в широком спектре задач. Во всех комплектациях имеется возможность настраивать пять различных программ, включая настройки сварки прерывистым швом и заварки кратера с автоматическим запоминанием установленных параметров.

Блок-программатор и пульт дистанционного управления системы Railtrac Orbital WНастройка работы каретки не требует специальной подготовки, блок-программатор и пульт дистанционного управления интуитивно понятны, имеют магниты с тыльной стороны и не требуют специальных площадок для их размещения. Блок-программатор и пульт дистанционного управления подключаются к каретке с помощью электрических кабелей управления, что гарантирует стабильное и корректное управление всеми параметрами независимо от присутствия посторонних источников различных излучений.

Блок-программатор, вынесенный с каретки, снижает нагрузку на механизм перемещения, обеспечивает долговечность его бесперебойной работы, позволяет добиться минимального веса самой каретки и связанного с этим удобства перемещения и позиционирования.

Все компоненты Railtrac 1000 выполнены из прочных материалов с высокой точностью, большинство из алюминия или нержавеющей стали и чтобы свести к минимуму влияние условий окружающей среды.

Движение каретки осуществляется по специальному орбитальному кольцу, который выбирается в зависимости от диаметра свариваемых труб.

ESAB Railtrac Orbital W в работе

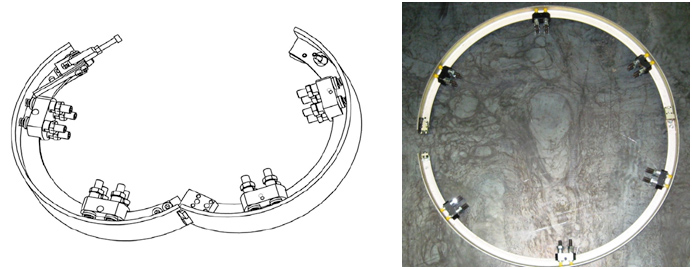

Орбитальные кольца для Railtrac Orbital

Орбитальные кольца изготавливаются из нержавеющей стали. Оборудованы распорными фиксирующими устройствами с подпружиненными болтами, обеспечивающими надёжную фиксацию кольца на трубе и регулируемыми в зависимости от диаметра трубы. С одной стороны кольцо имеет петельное соединение, а с другой болтовое. Данная конструкция позволяет без значительных временных затрат переустанавливать кольцо.

Орбитальные кольца для Railtrac Orbital
Диаметр трубы, мм Артикул Диаметр трубы, мм Артикул
127,00 - 177,80 0449900706 1 092,20 - 1 143,00 0449900744
177,80 - 228,60 0449900708 1 143,00 - 1 193,80 0449900746
228,60 - 279,40 0449900710 1 193,80 - 1 244,60 0449900748
279,40 - 330,20 0449900712 1 244,60 - 1 295,40 0449900750
330,20 - 381,00 0449900714 1 295,40 - 1 346,20 0449900752
381,00 - 431,80 0449900716 1 346,20 - 1 397,00 0449900754
431,80 - 482,60 0449900718 1 397,00 - 1 447,80 0449900756
482,60 - 533,40 0449900720 1 447,80 - 1 498,60 0449900758
533,40 - 584,20 0449900722 1 498,60 - 1 549,40 0449900760
584,20 - 635,00 0449900724 1 549,40 - 1 600,20 0449900762
635,00 - 685,80 0449900726 1 600,20 - 1 651,00 0449900764
685,80 - 736,60 0449900728 1 651,00 - 1 701,80 0449900766
736,60 - 787,40 0449900730 1 701,80 - 1 752,60 0449900768
787,40 - 838,20 0449900732 1 752,60 - 1 803,40 0449900770
838,20 - 889,00 0449900734 1 803,40 - 1 854,20 0449900772
889,00 - 939,80 0449900736 1 854,20 - 1 905,00 0449900774
939,80 - 990,60 0449900738 1 905,00 - 1 955,80 0449900776
990,60 - 1 041,40 0449900740 1 955,80 - 2 006,60 0449900778
1 041,40 - 1 092,20 0449900742


Сварочные швы выполненные с использованием Railtrac Orbital
Сварочные швы выполненные с использованием Railtrac Orbital


Дополнительные опции

Системы Railtrac Orbital W возможно оснащать дополнительными приспособлениями и опциями.

Приспособление для наклона горелки. Служит для лёгкого и быстрого изменения угла наклона сварочной горелки.

Приспособление для наклона горелки


Плавающая голова. Обеспечивает постоянный вылет сварочной проволоки на горелке при сварке изделий имеющих «волны» на поверхности.

Плавающая голова


Универсальный поворотный держатель горелки. Предназначен для изменения угла наклона сварочной горелки в любой плоскости относительно сварочного стыка.

Универсальный поворотный держатель горелки


Функционал системы Railtrac Orbital W гарантировано полностью реализуется при совместной работе с полуавтоматическим оборудованием ESAB. При использовании полуавтоматов других брендов могут потребоваться дополнительные работы по агрегации.
