 Сварочная каретка K-BUG 5100 K-BUG 5100 цифровая компактная сварочная установка с блоком угловых колебаний для сварки во всех положениях
Направляющая каретка HI-Flex с угловым механизмом для сварки во всех положениях
Увеличение производительности, улучшение качества сварки и облегчение труда оператора.
KBUG-5100 представляет собой компактную портативную сварочную установку со встроенным блоком угловых колебаний для сварки во
всех позициях. Он монтируется на BUG-O при помощи высокогибкого рельса и крепится на рабочей поверхности в любом положении, магнитами или вакуумной системой. Регулируемая скорость движения без запуска и остановки процесса сварки исключает чрезмерное осаждение сварного шва и уменьшает дефекты. Точное нанесение шва с программируемыми выдержками улучшает проникновение материала и снижает пробой.
Управление всеми функциями каретки трактора и сварки можно настроить на панели управления или дистанционно с помощью беспроводного пульта дистанционного управления. Максимальный радиус действия пульта управления составляет 32 фута (10 метров). Пульт дистанционного управления имеет магнитную панель для удобства оператора.
|

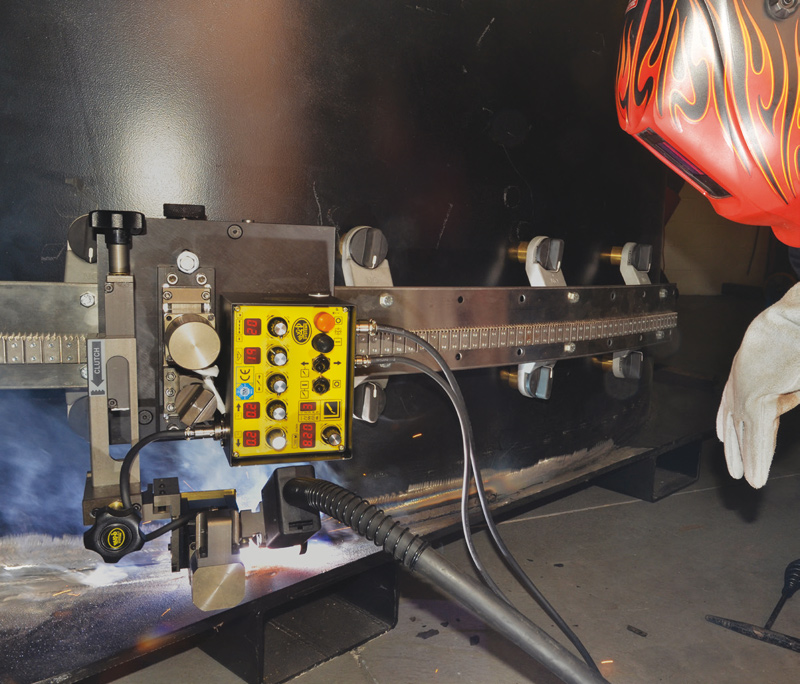

 Сварочная каретка K-BUG 5100 в работе
Преимущества:
• Мощный двигатель с низкой инерцией для точных остановок и пусков
• Легкий вес, всего 18 фунтов. (8,2 кг)
• Высокогибкий рельс со стойкой и шестерней обеспечивает точную траекторию и постоянную скорость
• Высокогибкий рельс Hi-Flex Rail плоской или изогнутой формы для внутренних и наружных радиусов 30 "(762 мм)
• Прецизионный приводной двигатель предотвращает движение устройства при отключении питания
• Поворотный мотор предотвращает движение горелки при отключении питания
• Высокоскоростной мотор блока колебаний
• Программирование степени растекания и заполнения кратера на конце сварного шва
• Независимый контроль времени задержки справа и слева во время колебаний
• Защита от перегрузки двигателя
• Замкнутая система управления скоростью и положением обеспечивает регулируемое и повторное управление
• Замкнутая система управления скоростью для предотвращения дрейфа от центра сварного шва
• Сохранение параметров сварки после выключения питания
• Один переключатель для перемещения каретки и пуска дуги
• Беспроводное дистанционное управление
• Независимый контроль за степенью растекания и заполнением кратера
• Переключатель контактора сварки ВКЛ / ВЫКЛ
|
 Блок управления сварочной каретки K-BUG 5100
Блок управления сварочной каретки K-BUG 5100
|
 Выбирайте между пятью способами нанесения материала одним нажатием кнопки
1. NO WEAVE- По прямой
2. RUN - Каретка непрерывно перемещается во время колебания и в местах задержки.
3. WEAVE. Каретка и колебание останавливаются в местах задержки.
4. STEP - Каретка неподвижна во время колебания и перемещается только во время задержки.
5. TRACTOR STOP ON DWELL - Когда колебание удаляется от каретки, каретка неподвижна. При перемещении колебания к каретке, каретка также перемещается.
|
 Горелка для K-BUG 5100 Комплектующие:
SBG-450-L-(A)-(B) 450 A Горелка /Lincoln 3/4" (19 мм) For LN7, LN8, LN9, LN25, LN742, Synergic 7 & LN10 с/без адаптера
SBG-450-T-(A)-(B) 450 A Горелка /Lincoln Std. Для всех остальных устройств Lincoln
SBG-450-M-(A)-(B) 450 A Горелка /Miller
SBG-450-E-(A)-(B) 450 A Горелка /Euro
(A) - Размер контактного наконечника 0.035" до 1/16" (0.89 до 1.59 м м)
(B) - Длина кабеля 15 ф (4.57 м) / 25 ф (7.62 м)
KBUG-6083 Фиксатор плазменной горелки
 Рельс Hi-Flex FMD-1050
Рельс Hi-Flex FMD-1050 |
 Фиксированный магнит FMD-2010
Фиксированный магнит FMD-2010
 Вращающийся магнит ARM-2425
Вращающийся магнит ARM-2425 |
 FMD-1220 Вакуум. набор для первого рельса FMD-1230 Вакуум. набор для дополнительного рельса
FMD-1220 Вакуум. набор для первого рельса
FMD-1230
Вакуум. набор для дополнительного рельса |
 Сборка вакуум. насоса ARV-2020 120 В/50-60 Гц ARV-2030 240 В/50-60 Гц
Сборка вакуум. насоса
ARV-2020 120 В/50-60 Гц
ARV-2030 240 В/50-60 Гц |
|
 Технические характеристики:
| Характеристика |
Значение |
| Напряжение сети/питания В |
KBUG-5100 120В AC/50-60 Гц/1ф
KBUG-5102 240 В AC/50-60 Гц/1ф |
| Вес нетто |
8.2 кг |
| Вес с упаковкой |
10.9 кг |
| Положение сварки |
Во всех положениях |
| Держатель горелки |
Для прямой горелки |
| Верт. подъем. усилие |
22.7 кг |
| Габариты каретки |
313.44 до 378.46 x 245.62 x 215.4 до 265.29 мм |
Держатель горелки:
Шаг Y
Шаг Z: |
52 мм ± 5%
43 мм ± 5% |
| Скорость колебаний |
до 188 д/мин |
| Ширина колебаний* |
до 31.24 мм |
Циклы*:
68 циклов в мин. при 1.05" (26.67 мм) прогоне
115 циклов в мин. при .525" (13.34 мм) прогоне
200 циклов в мин. при .25" (6.35 мм) прогоне
Цифровой индикатор скорости: 25 - 88 см/мин
|
 Чертеж сварочной каретки K-BUG 5000 с установленной горелкой
* Если длина горелки Pivot-to-Tip 6" (152.4 мм) как показано на рис. Увеличение длины Pivot-to-Tip увеличит максимальную скорость и ширину колебаний.
|
 Габаритные размеры K-BUG 5100 Габаритные размеры K-BUG 5100
|
 Сварочная каретка K-BUG 5100
|
