Заготовительное производство




pixel
Заготовительное производство

Заготовительный участок предполагает резку труб на катушки необходимой длины, снятие фаски под сварку, изготовление отверстий в трубах, обработку торцов труб для сложных соединений и т. д.

Для резки труб применяются ленточнопильные станки, портативные установки термической или плазменной резки.

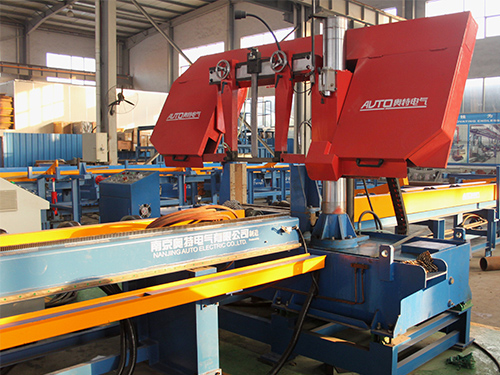

Высокоскоростной ленточнопильный станок для резки металлических труб
Высокоскоростной ленточнопильный станок для резки металлических труб
Зажимной блок ленточнопильного станка
Зажимной блок ленточнопильного станка
Ленточнопильный станок для резки металлических труб
Ленточнопильный станок для резки металлических труб
Высокоскоростной ленточнопильный станок для резки металлических труб Зажимной блок ленточнопильного станка Ленточнопильный станок для резки металлических труб




Скоростной ленточнопильный станок для резки труб с рольгангом


Снятие фаски под сварку может осуществляться портативными установками термической или плазменной резки одновременно с резкой трубы. Для точной фиксации положения на трубе машины термической/плазменной резки оснащаются направляющими рельсами, бандажами.

Машина термической резки с магнитными роликами и направляющим бандажом CG2-11
Машина термической резки с магнитными роликами и направляющим бандажом CG2-11
Машина термической резки Zinser RSV4 c направляющим бандажом
Машина термической резки Zinser RSV4 c направляющим бандажом
Машина термической резки с магнитными роликами и направляющим бандажом CG2-11 Машина термической резки Zinser RSV4 c направляющим бандажом




Машина термической резки седельного типа
Машина термической резки седельного типа



Наиболее высокую точность реза показывают седельные машины, у которых горелка перемещается по жесткому подковообразному рельсу, охватывающему трубу.

pixel
К машинам для резки труб наиболее высокого класса относятся установки термической / плазменной резки с ЧПУ патронного или фрикционного типа (стендового, роликового типа). В зависимости от числа управляемых осей (от 2 до 6) эти установки позволяют осуществлять самый сложный раскрой труб диаметром до 1,5 м. К самым производительным относятся машины фрикционного (стендового) типа, у которых труба может не только вращаться, но подаваться на установку и выгружаться неё с помощью роликового стенда. Именно таки машины используются в автоматических высокопроизводительных линиях по заготовке труб. Однако сложная система высокоточных приводов роликового стенда ведёт к высокой стоимости машин фрикционного типа.

Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра
Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра
Установка плазменной резки с ЧПУ фрикционного (стендового/роликового) типа с возможность подачи и выгрузки трубы с установки
Установка плазменной резки с ЧПУ фрикционного (стендового/роликового) типа с возможность подачи и выгрузки трубы с установки
Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра
Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра
Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра Установка плазменной резки с ЧПУ фрикционного (стендового/роликового) типа с возможность подачи и выгрузки трубы с установки Установка плазменной резки с ЧПУ патронного типа для труб среднего диаметра


Установка плазменной резки с ЧПУ фрикционного (стендового/роликового) типа
Установка плазменной резки с ЧПУ фрикционного (стендового / роликового) типа
Установка плазменной резки с ЧПУ фрикционного (стендового/роликового) типа
Установка плазменной резки с ЧПУ фрикционного (стендового / роликового) типа
Установка плазменной резки с ЧПУ фрикционного (стендового / роликового) типа


Установка термической резки труб фрикционного типа с ЧПУ с двумя газовыми резаками Установка плазменной координатной резки труб фрикционного типа с ЧПУ Автоматическая линия для обработки труб с установкой плазменной координатной резки с ЧПУ


Для получения фаски (особенно сложной формы) используется различное специализированное металлорежущее оборудование. Для обработки в небольших объемах труб диаметром до 630 мм применяются мобильные агрегаты для обработки торцов труб.

Мобильный агрегат для обработки кромок труб
Мобильный агрегат для обработки кромок труб
Мобильный трубный торцеватель
Мобильный трубный торцеватель
Мобильный агрегат для обработки кромок труб Мобильный трубный торцеватель


Для высокопроизводительной обработки торцов труб используются специализированные стационарные торцовочные станки. Они оснащаются логическим контроллером и могут быть интегрированы в автоматические линии. Станки для обработки кромок труб имеют большой набор дополнительного оборудования, которым они могут оснащаться в зависимости от решаемых технологических задач. В частности:

• автоматическое/полуавтоматическое устройство для зажима трубы
• специальный стол для крепления отводов
• рольганг для подачи и выгрузки труб
• поворотный рольганг для обработки второго торца трубы
• подъемный механизм рольганга для настройки на различные диаметры труб
• стол (стенд) для складирования труб

Станок для снятия фаски с торцов труб диаметром 610-1500 мм
Станок для снятия фаски с торцов труб диаметром 610-1500 мм
Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом
Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом
Зажимной блок станка для обработки торцов труб диаметром 100-610 мм
Зажимной блок станка для обработки торцов труб диаметром 100-610 мм
Станок для снятия фаски с торцов труб диаметром 610-1500 мм Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом Зажимной блок станка для обработки торцов труб диаметром 100-610 мм


Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом
Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом
Гидростанция стационарного станка для обработки торцов труб диаметром 100-610 мм
Гидростанция стационарного станка для обработки торцов труб диаметром 100-610 мм
Стационарный высокопроизводительный станок для обработки торцов труб диаметром 100-610 мм с поворотным рольгангом Гидростанция стационарного станка для обработки торцов труб диаметром 100-610 мм


Автоматическая линия со станком для снятия фасок Автоматическая линия для обработки труб с ленточнопильным станком и станком для снятия фаски


Для обработки труб малого диаметра могут использоваться станки, одновременно осуществляющие резку труб и снятие фаски с торцов трубы.

Станок для одновременной резки труб и снятие фаски с торцов труб диаметром до 200 мм
Станок для одновременной резки труб и снятие фаски с торцов труб диаметром до 200 мм
Станок для одновременной резки труб и снятие фаски с торцов труб диаметром до 200 мм
Станок для одновременной резки труб и снятие фаски с торцов труб диаметром до 200 мм
Полиуретановые ролики для перемещения труб из нержавеющей стали
Полиуретановые ролики для перемещения труб из нержавеющей стали
Станок для одновременной резки труб и снятие фаски с торцов труб диаметром до 200 мм Полиуретановые ролики для перемещения труб из нержавеющей стали




Автоматическая линия для обработки труб со станком для резки и снятия фаски



Заготовительный участок. Резка труб, обработка торцов труб

Станок для снятия фаски с торцов труб

Высокопроизводительные установки пространственной резки труб с ЧПУ

Мобильные установки для термической и плазменной резки труб

Стационарные станки для механической обработки торцов труб Мобильные станки для механической обработки торцов труб
