Трехрежимный консольный стенд для сварки трубных элементов


Трехрежимный консольный стенд для сварки трубных элементов
Трехрежимный консольный стенд для сварки трубных элементов


Трехрежимный консольный стенд для сварки трубных элементов.

Сварочный стенд представляет собой полностью готовое решение для сварки преимущественно стыковых швов при изготовлении трубных узлов диаметром 60-600 мм из черной стали, нержавеющей стали, сплавов. Позволяет сваривать следующие элементы: труба+труба, труба+отвод, труба+воротниковый фланец, труба+переход, труба+тройник др.

Производительность стенда составляет 4000 - 9000 мм сварочного шва в смену и, в первую очередь, определяется скоростью сварки корневого слоя шва. Стенд обеспечивает отличное качество сварных соединений.Использование стенда не требует высокой квалификации оператора.

Технические характеристики
Диаметр свариваемых труб 60-600 мм
Толщина стенок свариваемых труб 3-40 мм
Длина свариваемых труб до 12 м
Грузоподъемность 4 т
Длина рельсового пути 12 м


Сварочные процессы
Сварка корневого слоя автоматическая сварка неплавящимся электродом с подачей холодной присадочной проволоки /механизированная сварка порошковой проволокой*
Сварка заполняющих слоев механизированная сварка порошковой проволокой, сварка под флюсом
Сварка облицовочного слоя механизированная сварка порошковой проволокой, сварка под флюсом


*При наличие соответствующего источника для сварки корневого слоя шва может использовать сварка с использование процесса STT.

Комплектация
Сварочный источник LincolnElectricFlextec 500 (в комплекте с подающим механизмом, горелками, кабелями и др.) 1 шт.
Контроллер с сенсорной панелью 1 шт.
Система колебаний для сварочных горелок (TIG+MIG/FCAW) 1 шт.
Сварочный подъемный позиционер с трехкулачковым патроном 1 шт.
Сварочная миниколонна 1 шт.
Система держателей горелок 1 шт.
Поддерживающая опорана рельсовой тележке г/п 2 т 2 шт.
Рельсовый путь 12 м


Технические характеристики и комплектация стенда могут быть изменены в зависимости от требований заказчика.




Общее устройство стенда для сварки трубных элементов
Общее устройство стенда для сварки трубных элементов
Общее устройство стенда для сварки трубных элементов


ЗD модель стенда для сварки трубных изделий
ЗD модель стенда для сварки трубных изделий
ЗD модель стенда для сварки трубных изделий
ЗD модель стенда для сварки трубных изделий
ЗD модель стенда для сварки трубных изделий


Использование стенда для сварки фланца
Использование стенда для сварки фланца

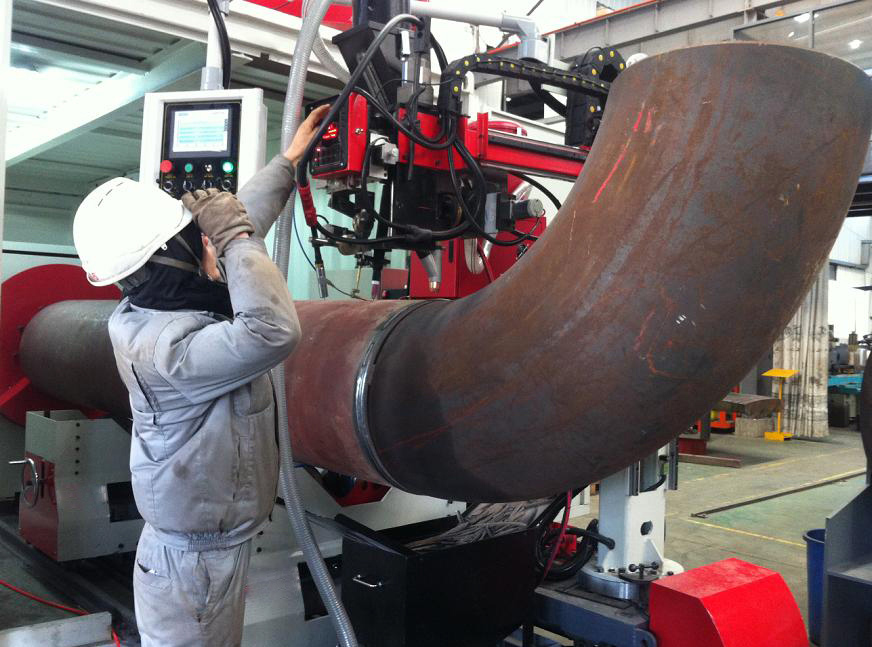

Использование стенда для сварки отвода
Использование стенда для сварки отвода
Использование стенда для сварки отвода
Использование стенда для сварки отвода
Использование стенда для сварки фланца

Использование стенда для сварки отвода

Автоматическая аргонодуговая сварка трубных узлов
Автоматическая аргонодуговая сварка трубных узлов
Многорежимный стенд для сварки трубных элементов
Многорежимный стенд для сварки трубных элементов
Корневой проход сварного шва
Корневой проход сварного шва
Автоматическая аргонодуговая сварка трубных узлов

Многорежимный стенд для сварки трубных элементов

Корневой проход сварного шва

Использование стенда для сварки перехода
Использование стенда для сварки перехода
Использование стенда для сварки перехода
Использование стенда для сварки перехода
Заполняющий слой сварного шва (МИГ/МАГ сварка)
Заполняющий слой сварного шва (МИГ/МАГ сварка)
Использование стенда для сварки перехода

Заполняющий слой сварного шва (МИГ/МАГ сварка)

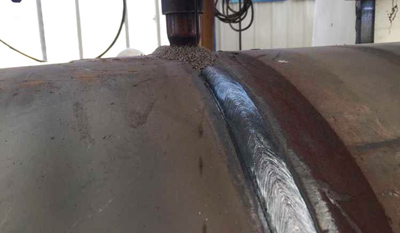

Сварка под флюсом
Сварка под флюсом


Сварка под флюсом
