Система колебаний сварочной горелки с цифровым управлением




Панель управления блока колебаний сварочной горелки WOS-3000
Панель управления блока колебаний сварочной горелки WOS-3000
Панель управления блока колебаний сварочной горелки WOS-3000

Блоки колебаний

Сварочные блоки колебаний (осцилляторы) относятся к вспомогательному сварочному оборудованию, основной задачей которого является повышение эффективности сварки. Использование осциллятора позволяет увеличить ширину шва, улучшить формирование края шва без подрезов, получить чистую поверхность, а также значительно повысить производительность при сварке толстолистовых заготовок и заполнении разделки в несколько проходов. Этот метод широко используется во многих отраслях промышленности, судостроения, при изготовлении сосудов высокого давления, металлоконструкций, трубопроводов.

В зависимости от типа колебаний осцилляторы подразделяются на блоки линейных колебаний и блоки угловых колебаний. Осцилляторы линейных колебаний сварочной горелки особенно подходят для сварки заготовок средней толщины, а также заполняющих и облицовочных швов. Блоки угловых колебаний в основном используются для сварки тавровых (угловых) соединений.

Все перечисленные ниже блоки колебаний имеют микропроцессорное управление. В соответствии с заданными параметрами микропроцессор формирует сигнал, который передается через блок цифрового управления на шаговый двигатель.

Сварочный осциллятор модели WOS-3000

Сварочный осциллятор модели WOS-3000 является вспомогательным оборудованием к сварочной установке, основной задачей которого является повышение эффективности сварки.

Блок цифрового управления посылает сигнал, сформированный микропроцессором в соответствии с заданными параметрами, на шаговый двигатель, который через винтовую шариковую пару с высокой точностью передает колебания сварочной горелке влево - вправо. Использование осциллятора позволяет увеличить ширину шва, улучшить формирование края шва без подрезов, получить чистую поверхность, а также значительно повысить производительность при сварке толстолистовых заготовок и заполнении разделки в несколько проходов. Этот метод широко используется в многих отраслях промышленности, судостроения, при изготовлении сосудов высокого давления, металлоконструкций, трубопроводов и т.д.

Модель WOS-3000 относится к сварочным осцилляторам линейного колебания сварочной горелки, которые особенно подходят для сварки заготовок средней толщины, а так же заполняющих и облицовочных швов. При производстве устройства используются импортные компоненты механизма колебания.

Данный осциллятор может применяться при MIG/MAG сварке (сварка в среде защитных газов), TIG сварке (сварка в среде аргона неплавящимся электродом), PAW сварке (плазменной сварки), а также SAW сварке (для сварки под флюсом).

В память миникомпьютера заложены 8 программ, которые применяются в зависимости от толщины пластины и ширины шва. Каждая из программ сварочной технологии позволяет задавать скорость колебаний, их амплитуду, время паузы в крайних точках, центр колебаний. Все стандартные параметры могут быть изменены (в т.ч. можно изменить максимальную амплитуду колебаний по требованию пользователя).

Осцилятор может дополнительно комплектоваться механизмом перемещения сварочной горелки различной конструкции (перемещение с помощью электродвигателя, пневмоцилиндра или вручную), а также пультом дистанционного управления.

Осцилятор может устанавливаться на на сварочные колонны, а также на трубные вращатели.

Технические характеристики

Параметр WOS-3000
Скорость движения влево 100 мм/мин ~ 3000 мм/мин
Скорость движения вправо 100 мм/мин ~ 3000 мм/мин
Диапазон колебания ± 9,9 мм
Диапазон смещения центра 0~40 мм
Время паузы слева 0~5,0 сек (дискретность 0,1 сек)
Время паузы справа 0~5,0 сек (дискретность 0,1 сек)
Время паузы в центре 0~5,0 сек (дискретность 0,1 сек)
Напряжение сети 220 В переменное
Предохранитель 3A
Габариты осциллятора, Д×Ш×В 243×128×62 мм
Габариты блока, Д×Ш×В 150×230×300 мм
Вес осциллятора 10 кг
Вес блока управления 4 кг
Полезная нагрузка 5 кг


Блок колебаний сварочной горелки, установленный на трубном вращателе
Блок колебаний сварочной горелки, установленный на трубном вращателе
Блок колебаний сварочной горелки, установленный на трубном вращателе


Сварочный осциллятор модели ED-WL

Сварочный осциллятор ED-WL
Сварочный осциллятор ED-WL
Модель ED-WL относится к сварочным осцилляторам линейного колебания сварочной горелки.

Перемещение горелки осуществляется посредством шарико-винтовой передачи, приводимой в движение шаговым двигателем. Каретка с горелкой перемещается по рельсовым направляющим качения.

Благодаря высокой грузоподъемности и большому ходу горелки данный осциллятор может успешно применяться не только при MIG/MAG сварке (сварка в среде защитных газов), TIG сварке (сварка в среде аргона неплавящимся электродом), PAW сварке (плазменная сварка), но также и дляи SAW сварке (сварка под флюсом) и наплавке.

В память миникомпьютера можно заложить 16 программ, которые применяются в зависимости от толщины пластины и ширины шва. Каждая из программ сварочной технологии позволяет задавать скорость колебаний, их амплитуду, время паузы в крайних точках, центр колебаний.

Модель WOS-3000 ED-WL
Скорость движения, мм/мин 100 ~ 3000 100 ~ 3000
Число ячеек памяти 8 16
Время паузы слева, с 0~5,0 (дискретность 0,1 с) 0~5,0 (дискретность 0,1 с)
Время паузы справа, с 0~5,0 (дискретность 0,1 с) 0~5,0 (дискретность 0,1 с)
Время паузы в центре 0~5,0 сек (дискретность 0,1 сек) 0~5,0 сек (дискретность 0,1 сек)
Напряжение сети ~ 220 В ~ 220 В
Диапазон колебания, мм 20 100
Точность позиционирования, мм 0,2 0,2
Габариты осциллятора, Д×Ш×В, мм 243×128×62
Габариты блока, Д×Ш×В, мм 150×230×300
Вес осциллятора, кг 10 10
Вес блока управления, кг 4
Полезная нагрузка, кг 5 25
Конструкция Шарико-винтовая передача, цилиндрические направляющие качения, шаговый двигатель Шарико-винтовая передача, рельсовые направляющие качения, шаговый двигатель



Серия легких систем колебаний сварочной горелки ED-WLS/WRS



Серия легких систем колебаний сварочной горелки ED-WLS/WRS
Серия легких систем колебаний сварочной горелки ED-WLS/WRS
Благодаря небольшим размерам эти осцилляторы просто встраивать в различные сварочные системы.

Имеется возможность настраивать следующие параметры: скорость колебаний, диапазон колебаний, задержка слева/справа/в центре, позиционирование центра.

Модель ED-WLS
блок линейных колебаний
ED-WRS
блок угловых колебаний
Скорость движения 10 - 23000 мм/мин 0 - 30 об/мин
Напряжение сети ~ 95-250 В ~ 95-250 В
Диапазон колебания, мм 0-25
Время паузы слева/справа/в центре, с 0-2 0-2
Диапазон смещения центра колебания ± 5 мм
Габариты блока управления, Д×Ш×В, мм 243×128×75 243×128×75
Вес осциллятора, кг 2,9 2,9
Полезная нагрузка, кг 5 5
Конструкция Передача рейка-шестерня, рельсовые направляющие качения, шаговый двигатель Червячная передача, шаговый двигатель

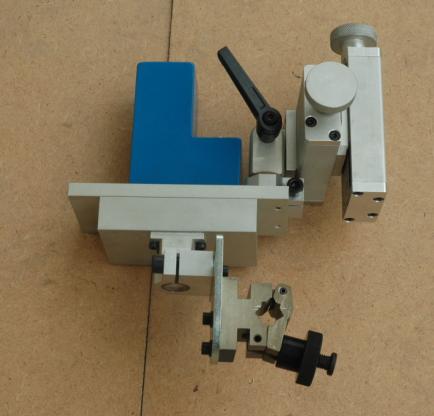

Линейный сварочный осциллятор ED-WLS
Линейный сварочный осциллятор ED-WLS
Линейный сварочный осциллятор ED-WLS

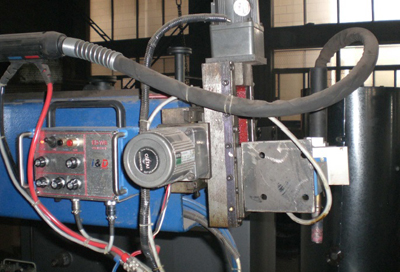

Применение блока линейных колебаний ED-WLS
Применение блока линейных колебаний ED-WLS
Применение блока линейных колебаний ED-WLS
Применение блока линейных колебаний ED-WLS
Применение блока линейных колебаний ED-WLS

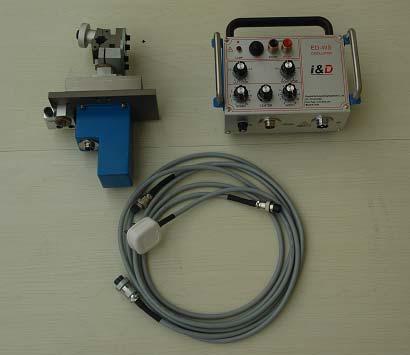

Блок линейных колебаний ED-WLS с возможностью установки задержки в центре
Блок линейных колебаний ED-WLS с возможностью установки задержки в центре
Сварочный осциллятор ED-WLS
Сварочный осциллятор ED-WLS
Блок линейных колебаний ED-WLS с возможностью установки задержки в центре Сварочный осциллятор ED-WLS
Сварочный осциллятор ED-WLS
Сварочный осциллятор ED-WLS
Сварочный осциллятор ED-WLS
Сварочный осциллятор ED-WLS


Угловой сварочный осциллятор ED-WRS
Угловой сварочный осциллятор ED-WRS
Угловой сварочный осциллятор ED-WRS
Угловой сварочный осциллятор ED-WRS с возможностью задержки в центре
Угловой сварочный осциллятор ED-WRS с возможностью задержки в центре
Угловой сварочный осциллятор ED-WRS Угловой сварочный осциллятор ED-WRS с возможностью задержки в центре




Примеры возможного применения углового сварочного осциллятора
Примеры возможного применения углового сварочного осциллятора
Примеры возможного применения углового сварочного осциллятора
Сварочный осциллятор ED-WRS
Сварочный осциллятор ED-WRS
Сварочный осциллятор ED-WRS
Сварочный осциллятор ED-WRS
