Сварочная каретка K-BUG 5000 для сварки в любом положении с блоком угловых колебаний - Унипрофит-Союз


Сварочная каретка K-BUG 5000 для сварки в любом положении с блоком угловых колебаний
Сварочная каретка K-BUG 5000 для сварки в любом положении с блоком угловых колебаний
Сварочная установка K-BUG 5000 для сварки в любом положении с блоком угловых колебаний

K-BUG 5000 представляет собой компактную портативную сварочную установку со встроенным блоком угловых колебаний для сварки во всех позициях. Каретка монтируется на жесткий алюминиевый рельс BUG-O и крепится на рабочей поверхности в любом положении, магнитами или вакуумной системой. Она создает непрерывные сварные швы с постоянной скоростью движения, обеспечивая высококачественные, равномерные швы при минимальной затрате времени. Регулируемая скорость движения без запуска и остановки процесса сварки исключает чрезмерное осаждение сварного шва и уменьшает дефекты. Точное нанесение шва с программируемыми выдержками улучшает проникновение материала и снижает пробой. Управление всеми функциями каретки и сварки можно настроить на панели управления или дистанционно с помощью беспроводного пульта дистанционного управления. Максимальный радиус действия пульта управления составляет 32 фута (10 метров). Пульт дистанционного управления имеет магнитную панель для удобства оператора.

Блок управления сварочной каретки K-BUG 5000
Блок управления сварочной каретки K-BUG 5000






Блок управления сварочной каретки K-BUG 5000

Переключение способов нанесения материала кареткой K-BUG 5000Выбирайте между пятью способами нанесения материала одним нажатием кнопки

1. NO WEAVE- По прямой
2. RUN - Каретка непрерывно перемещается во время колебания и в местах задержки.
3. WEAVE. Каретка и колебание останавливаются в местах задержки.
4. STEP - Каретка неподвижна во время колебания и перемещается только во время задержки.
5. TRACTOR STOP ON DWELL - Когда колебание удаляется от каретки, каретка неподвижна. При перемещении колебания к каретке, каретка также перемещается.

Сварочная каретка K-BUG 5000 в работе
Сварочная каретка K-BUG 5000 в работе

Преимущества:

• Мощный двигатель с низкой инерцией для точных остановок и пусков.
• Легкий вес, всего 18 фунтов. (8,2 кг)
• Алюминиевый жесткий рельс с зубчатой рейкой обеспечивает четкую траекторию и постоянную скорость
• Прецизионный приводной двигатель предотвращает движение устройства при отключении питания
• Поворотный мотор предотвращает движение горелки при отключении питания
• Высокоскоростной мотор в блоке маятниковых колебаний
• Программирование степени растекания и заполнения кратера на конце сварного шва
• Независимый контроль времени задержки справа и слева во время маятниковых колебаний.
• Защита от перегрузки двигателя.
• Замкнутая система управления скоростью и положением обеспечивает регулируемое и повторное управление.
• Замкнутая система управления скоростью для предотвращения дрейфа от центра сварного шва.
• Сохранение параметров сварки после выключения питания
• Один переключатель для перемещения каретки и пуска дуги.
• Беспроводное дистанционное управление.
• Независимый контроль за степенью растекания и заполнением кратера.
• Переключатель контактора сварки ВКЛ / ВЫКЛ.

Горелка для K-BUG 5000
Горелка для K-BUG 5000
Комплектующие:

SBG-450-L-(A)-(B) 450 A Горелка /Lincoln 3/4" (19 мм) For LN7, LN8, LN9, LN25, LN742, Synergic 7 & LN10 с/без адаптера
SBG-450-T-(A)-(B) 450 A Горелка /Lincoln Std. Для всех остальных устройств Lincoln
SBG-450-M-(A)-(B) 450 A Горелка /Miller
SBG-450-E-(A)-(B) 450 A Горелка /Euro

(A) - Размер контактного наконечника 0.035" до 1/16" (0.89 до 1.59 м м)
(B) - Длина кабеля 15 ф (4.57 м) / 25 ф (7.62 м)

KBUG-6083 Фиксатор плазменной горелки


Опции крепления:

K-BUG 5000 предназначен для использования на системах Bug-O Systems c алюминиевым жестким рельсом (ARR) и полугибким рельсом (AFR) для использования в прямых приложениях. Колеса работают в утопленных V-образных канавках, защищеных от грязи и брызг. Оба рельса могут быть установлены с помощью магнитов, вакуумных чашек или закреплены болтами на постоянном креплении.

Жесткий рельс ARR-1080 & ARR-1085
Жесткий рельс ARR-1080 & ARR-1085

Жесткий рельс ARR-1080 & ARR-1085
Фиксированный магнит ARM-2010
Фиксированный магнит ARM-2010

Фиксированный магнит ARM-2010
Вращающийся магнит ARM-2325
Вращающийся магнит ARM-2325

Вращающийся магнит ARM-2325
Полугибкий рельс AFR-3000
Полугибкий рельс AFR-3000

Полугибкий рельс AFR-3000
Фиксированный магнит FR-2010
Фиксированный магнит FR-2010

Фиксированный магнит FR-2010
Вращающийся магнит ARM-2425
Вращающийся магнит ARM-2425

Вращающийся магнит ARM-2425


Сборка вакуум. насоса ARV-2020 120 В/50-60 Гц ARV-2030 240 В/50-60 Гц
Сборка вакуум. насоса ARV-2020 120 В/50-60 Гц ARV-2030 240 В/50-60 Гц

Сборка вакуум. насоса
ARV-2020 120 В/50-60 Гц
ARV-2030 240 В/50-60 Гц
ARV-1085 Вакуум. набор для ARR-1085 4' (1.17 м) Жесткий рельс
ARV-1085 Вакуум. набор для ARR-1085 4' (1.17 м) Жесткий рельс

ARV-1085 Вакуум. набор для
ARR-1085 4' (1.17 м)
Жесткий рельс
ARV-1080 Вакуум. набор для ARR-1080 8' (2.37 м) Жесткий рельс
ARV-1080 Вакуум. набор для ARR-1080 8' (2.37 м) Жесткий рельс

ARV-1080 Вакуум. набор для
ARR-1080 8' (2.37 м)
Жесткий рельс
ARV-1080 Вакуум. набор для AFR-3000 8' (2.37 м) полугибкий рельс
ARV-1080 Вакуум. набор для AFR-3000 8' (2.37 м) полугибкий рельс

ARV-1080 Вакуум. набор для
AFR-3000 8' (2.37 м)
полугибкий рельс


pixel
Технические характеристики:

Характеристика Значение
Напряжение сети/питания В KBUG-5000 120В AC/50-60 Гц/1ф
KBUG-5002 240 В AC/50-60 Гц/1ф
Вес нетто 8.2 кг
Вес с упаковкой 10.9 кг
Положение сварки Во всех положениях
Держатель горелки Для прямой горелки
Верт. подъем. усилие 22.7 кг
Габариты каретки 346 до 406 x 228 x 260 мм
Держатель горелки:
Шаг Y
Шаг Z:

52 мм ± 5%
43 мм ± 5%
Скорость колебаний от 478 см/мин
Ширина колебаний от 26.7 мм

Циклы*:
80 циклов в мин. при 1.05" (26.67 мм) прогоне
115 циклов в мин. при .525" (13.34 мм) прогоне
200 циклов в мин. при .25" (6.35 мм) прогоне

Цифровой индикатор скорости: 25 - 881 мм/мин

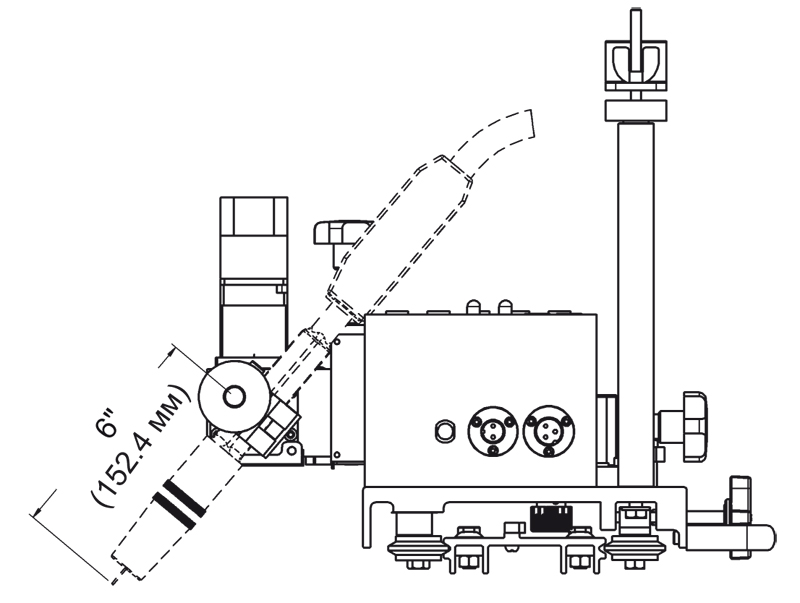

Чертеж сварочной каретки K-BUG 5000 с установленной горелкой
Чертеж сварочной каретки K-BUG 5000 с установленной горелкой




* Если длина горелки Pivot-to-Tip 6" (152.4 мм) как показано на рис. Увеличение длины Pivot-to-Tip увеличит максимальную скорость и ширину колебаний.

Габаритные размеры K-BUG 5000
Габаритные размеры K-BUG 5000
Габаритные размеры K-BUG 5000


Сварочная каретка K-BUG 5000
Сварочная каретка K-BUG 5000
