Машины для резки труб Pipe-Bug - Унипрофит-Союз




Машина для резки труб Pipe-Bug с направляющими планками
Машина для резки труб Pipe-Bug с направляющими планками
Pipe-Bug
Машина для резки труб с ручным и моторизованным цепным приводом от Bug-O Systems.


Системы BUG-O Pipe-Bug обеспечивают быстрый, экономичный способ резки труб. Одна машина может быть оборудована для обрезки труб любого размера, начиная с диаметра 3 дюйма (76 мм). Трехзвеньевая цепь и точный контроль натяжения цепи на колесах делают возможным получение очень прямой кромки среди всех аппаратов подобного типа. Для диаметров труб выше 18 “(457 мм) или разрезов, которые должны быть выполнены с аппаратом в горизонтальном положении, рекомендуется использовать направляющие планки (см. фото).

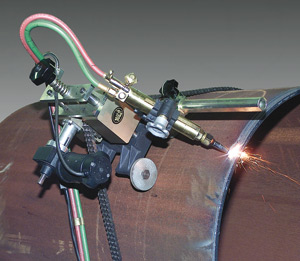

Моторизованный Pipe-Bug
Моторизованный Pipe-Bug


Моторизованный Pipe-Bug 110 В. Номер части: BUG-05-0520-M00
Вес: 42 ф. (19 кг) Вес с упаковкой: 47 ф. (22 кг)

Моторизованный Pipe-Bug 230 В. Номер части: BUG-05-0520-ME2
Вес: 56 ф. (26 кг) Вес с упаковкой: 61 ф. (28 кг)

Моторизованный Pipe-Bug поддерживает постоянную скорость движения горелки, выполняя более чистые разрезы, снижая затраты времени на шлифование и чистку.

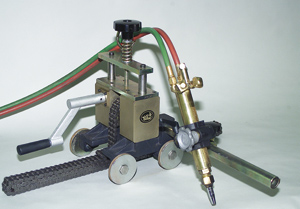

Ручной Pipe-Bug
Ручной Pipe-Bug


Ручной Pipe-Bug. Номер части: BUG-05-0520-000
Вес: 34 ф. (16 кг) Вес с упаковкой: 39 ф. (18 кг)



Горелка и цепь продаются отдельно.

pixel
Наборы цепей Pipe-Bug имеют длину, необходимую для конкретного диаметра трубы. Они снабжены соединительным звеном, винтом и гайкой. Покупка определенных наборов цепей помогает сократить время установки. Длину цепи можно укоротить или удлинить, чтобы они соответствовали различным диаметрам.

Описание Зав. номер Вес нетто
Цепи для 8” (219мм) трубы BUG-01-0520-008 4 ф. (1.8кг)
Цепи для 10” (273мм) трубы BUG-01-0520-010 4 ф. (1.8кг)
Цепи для 12” (330мм) трубы BUG-01-0520-012 5 ф. (2кг)
Цепи для 16” (408мм) трубы BUG-01-0520-016 6 ф. (2.7кг)
Цепи для 20” (508мм) трубы BUG-01-0520-020 7 ф. (3кг)
Цепи для 24” (609мм) трубы BUG-01-0520-024 8 ф. (3.6кг)
Цепи для 30” (762мм) трубы BUG-01-0520-030 9 ф. (4кг)
Цепи для 36” (914мм) трубы BUG-01-0520-036 11 ф. (5кг)
Цепи для 42” (1066мм) трубы BUG-01-0520-042 13 ф. (5.9кг)
Цепи для 48” (1219мм) трубы BUG-01-0520-048 14 ф. (6.4кг)

Индивидуальные цепи, используемые для удлиннения существующей цепи - 18” (457 мм) длиной - 05-0520-007

Длина цепи, требуемая для различных диаметров труб.

Диаметр трубы 3”
76 мм
4”
114 мм
6”
168 мм
8”
219 мм
10”
273 мм
12”
330 мм
Длина цепи 24.44”
621 мм
28”
710 мм
33.875”
860 мм
39.75”
1010 мм
46”
1170 мм
52.375”
1330 мм
Диаметр трубы 14”
355 мм
16”
408 мм
18”
457 мм
20”
508 мм
22”
558 мм
24”
609 мм
Длина цепи 55.125”
1400 мм
62.25”
1580 мм
68.375”
1735 мм
72.875”
1850 мм
79.25”
2013 мм
85.4375”
2170 мм
Диаметр трубы 26”
660 мм
28”
711 мм
30”
762 мм
32”
812 мм
34”
864 мм
36”
914 мм
Длина цепи 91.375”
2320 мм
98”
2490 мм
103.125”
2620 мм
111”
2820 мм
117.67”
2989 мм
123.54”
3138 мм


Направляющие для повышенной точности на трубах большого диаметра.
Для больших размеров труб [свыше 18 дюймов (457 мм)] рекомендуется использовать направляющие планки. Направляющие планки уменьшают время установки, так что аппарат не нужно вращать вокруг трубы, для выравнивания цепи.

Выбор правильной направляющей планки.
Планки для Pipe-Bug продаются секциями. Существует четыре основные секции: голова, хвост, короткие центральные и длинные центральные секции.

Для выбора правильной направляющей, найдите размер трубы в левом столбце, затем закажите тип и количество головных, хвостовых, коротких и длинных секций, как указано в правых столбцах.

Диапазон трубы (дюйм/мм) Голова Хвост Короткая цент. секция Длинная цент. секция
18-32/610-813 1 1 1
18-36/864-914 1 1 1
18-48/1118-1219 1 1 1 1
18-52/1270-1321 1 1 2
18-58/1372-1473 1 1 2 1
18-64/1524-1625 1 1 1 2
18-72/1674-1829 1 1 2 2


Направляющие Pipe-Bug

Описание Зав. номер Вес нетто
18”-32” (457-813мм)
Набор направляющих
BUG-05-0520-012 12 ф. (5.4кг)
18”-48” (457-1219мм)
Набор направляющих
BUG-05-0520-013 15 ф. (6.8кг)
Головная секция BUG-05-0520-013B 4.7 ф. (2кг)
Хвостовая секция BUG-05-0520-013D 3.6 ф. (1.6кг)
Короткая цент. секция BUG-05-0520-013C 3.2 ф. (1/5кг)
Длинная цент. секция BUG-05-0520-013A 4.3 ф (2кг)


Машина для резки труб Pipe-Bug
Машина для резки труб Pipe-Bug
