Установка для наплавки внутренней поверхности труб
Стенд для наплавки внутренней поверхности труб
Стенд для наплавки внутренней поверхности труб
Оборудование данного типа используется для наплавки внутренней поверхности труб. Установка имеет два исполнения под различные процессы: наплавка плавящимся электродом (сплошная или порошковая проволока) в газовой среде и наплавка неплавящимся электродом с подачей присадочной холодной или горячей проволокой в защитном газе (аргонодуговая наплавка).
Оборудование широко применяют для ремонтной наплавки гидравлических цилиндров шахтных крепей, нанесения защитных (плакирующих) слоев из высоколегированной стали на внутреннюю поверхность труб из углеродистой стали.
Для наплавки может использоваться сплошная или порошковая проволока диаметром от 1,2 до 2,4 мм.
Оборудование выпускается в двух вариантах: для наплавки изделий длиной до 3 м за один проход и наплавки труб длиной до 2,6 м с переворотом. На станине находятся две регулируемых по высоте шариковые опоры для поддержки наплавляемой трубы.
Установка смонтирована на жесткой станине, сваренной из толстостенных квадратных труб и пластин. На верхней фрезерованной части станины установлены направляющие, по которым перемещается площадка с вертикальной стойкой. На стойке находится перемещающаяся по вертикали с помощью электродвигателя и винтовой передачи каретка. На каретке имеется система роликов и серводвигателя, которая обеспечивает горизонтальное перемещение консоли со сварочной горелкой. Для повышения производительности наплавки установка может оснащаться системой продольных колебаний консоли и механизмом, обеспечивающим многопроходность наплавки.
Установка работает под управлением промышленного программируемого логического контроллера (PLC) японской фирмы Omron с сенсорной панелью с русифицированным интерфейсом. Контроллер позволяет осуществить полное программирование наплавочного процесса. С контроллера также задаются параметры работы сварочного источника. Установка оснащена систем жидкостного охлаждения. Возможна также установка охлаждения (путем орошения) наплавляемой детали.
Установка для наплавки внутренней поверхности труб
Технические характеристики стенда
Характеристика
Значение
Процесс
MAG
Длина цилиндра, мм
500 - 2 000
Диаметр цилиндра, мм
160 - 400
Мощность серводвигателя вращения, кВт
0,75
Скорость вращения детали, об/мин
0,2 – 2,0
Регулировка горелки по горизонтали, мм
± 50
Регулировка горелки по вертикали, мм
± 100
Сварочный источник
OTC CPVE 400*
Диаметр наплавочной проволоки, мм
1,0; 1,2
Наличие и тип системы охлаждения
жидкостная система
Возможность установки системы охлаждения детали
имеется
Сеть, В/ф/Гц
380/3/50
Управление
Логический программируемый контроллер с сенсорным экраном Omron (Япония) 100 ячеек памяти
*OTC CPVE 400 - инверторный цифровой сварочный источник, предназначенный для использования в различных системах автоматической сварки. В аппарате реализована технология контроля стабильности дуги во всём диапазоне режимов, что обеспечивает высокое качество сварки и минимальное разбрызгивание.
Характеристика
Значение
Сварочный ток, А
30 - 400
Сварочное напряжение, В
12 - 34
ПВ при I = 400 А
100%
Напряжение холостого хода, В
65,7
Число ячеек памяти
30
Вес, кг
50
Горелка с жидкостным охлаждением
Механизм крепления и вертикального перемещения консоли
Серводвигатель перемещения консоли
Горелка с жидкостным охлаждением
Механизм крепления и вертикального перемещения консоли
Серводвигатель перемещения консоли
Подающий механизм и переходник жидкостного охлаждения

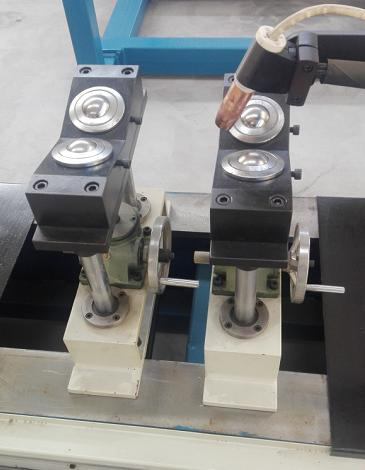

Поддерживающие опоры
Подающий механизм и переходник жидкостного охлаждения
Поддерживающие опоры
Сенсорная панель PLC контроллера
Панель управления источника OTC CPVE 400
Сенсорная панель PLC контроллера
Панель управления источника OTC CPVE 400

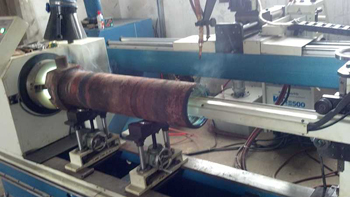

Работа установки для наплавки внутренней поверхности труб
Работа установки для наплавки внутренней поверхности труб
Работа установки для наплавки внутренней поверхности труб
Установка для автоматической внутренней MIG/MAG/FCAW наплавки труб длиной до 3 м за один проход
Установка для автоматической внутренней TIG наплавки труб с подачей присадочной проволоки
