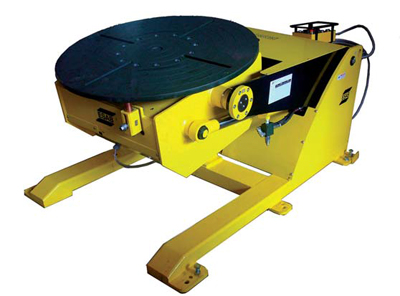

 Трехосевой манипулятор-позиционер для изготовления мелких изделий ESAB TAP 1-HD / TAP 3-HD / TAP 6-HD ESAB TAP 1-HD / TAP 3-HD / TAP 6-HD
Трехосевой манипулятор-позиционер для изготовления мелких изделий
• Возможность плавного (бесступенчатого) регулирования высоты, угла и скорости.
• Низковольтное (24 В) устройство дистанционного управления, позволяющее контролировать выполнение любых функций.
• 3-координатная регулировка: высота, угол наклона и вращение.
• Скорость вращения, регулируется преобразователем переменного тока.
• На всех приводах устанавливаются двигатели переменного тока, которые практически не требуют технического
обслуживания и не содержат сменных угольных щеток.
• Гидравлические системы регулировки высоты и наклона оборудованы встроенными защитными клапанами, позволяющими
предотвратить повреждение шлангов.
• Механическая и электрическая конструкция делает данные устройства более компактными; они содержат меньше
компонентов, что облегчает обслуживание и требует меньшего количества запасных частей.
Идеально для применения:
– в трубных цехах
– при изготовлении сосудов
– при облицовке выпуклых днищ
– для изготовления топливных баков
| Технические характеристики |
TAP 1-HD |
TAP 3-HD |
TAP 6-HD |
| Макс. грузоподъёмность, тонны |
1 |
3 |
6 |
| Макс. грузоподъемность при повороте, тонны на мм |
1 на 11 (270) |
3 на 165 (6,5) |
6 на 150 (6) |
| Макс. грузоподъемность при наклоне, тонны на мм |
1 на 11 (270) |
3 на 165 (6,5) |
6 на 150 (6) |
| Скорость вращения, об./мин. |
0,115-1,15 |
0,061-0,61 |
0,089-0,89 |
| Диапазон наклона планшайбы, ° |
0-135 |
0-135 |
0-135 |
| Диапазон наклона рычага, ° |
0-45 |
0-45 |
0-45 |
| Напряжение питания, 50 Гц,3 ф., В |
380/400/415 |
380/400/415 |
380/400/415 |
| Напряжение питания, 60 Гц,3 ф., В |
440/460/480 |
440/460/480 |
440/460/480 |
| Предохранитель, А |
9 |
9 |
18 |
| Напряжение управления, В переменного тока |
24 |
24 |
24 |
| Двигатель, кВт |
0,75 |
1,5 |
3 |
| Класс IP |
IP54 |
IP54 |
IP54 |
| Диаметр планшайбы, мм |
900 |
1000 |
1200 |
| Макс. сварочный ток, А |
800 |
800 |
800 |
| Макс. высота наклона, мм |
1354 |
1738 |
1976 |
| Масса, кг |
1150 |
1935 |
4340 |
| Размеры, ДxШxВ, мм |
1294x1620x790 |
1280x2280x1058 |
1690x2500x1130 |
| Длина кабеля, блок управления, м |
6 |
6 |
6 |
| Информация для заказа |
| Позиционер TAP 1-HD |
0370250753 |
| Позиционер TAP 3-HD |
0370250754 |
| Позиционер TAP 6-HD |
0370250755 |
| Опции и дополнительное оборудование |
| Педаль |
0370250298 |
| Выносной пульт управления с ЖК-дисплеем для серии TAP |
0370250752 |
