Сварочная каретка Profsvar Profi OSC Rail


Сварочная каретка Profsvar Profi OSC Rail
Сварочная каретка Profsvar Profi OSC Rail
Profsvar Basic-Rail-OSC

– Каретка с шасси на жёсткой рейке (рейка оплачивается отдельно)
– Держатель горелки c механизмом колебаний
– Кабель питания 30 метров

Каретка с шасси на рейке перемещается по жёсткой направляющей рейке. Направляющая рейка удерживается на поверхности металла с помощью отключаемых магнитных держателей. Усилие 1 магнита на отрыв примерно 80 кг, если сила перпендикулярна плоскости, для шлифованной конструкционной стали толщиной 15 мм при температуре 20°С. Усилие на отрыв при скручивании рейки относительно оси вдоль рейки значительно меньше. Магнитная сила зависит от марки стали, качества поверхности, толщины и температуры листа, направления приложения силы.

Технические характеристики

Характеристика Значение
Входящее напряжение 170В-230В, 50/60 Гц
Адаптер DC24В MeanWell-150-24
Скорость перемещения 0-180 см/мин.
Электродвигатель перемещения Шаговый, 24В
Передаточное число редуктора электродвигателя перемещения 27:1
Метод перемещения Зубчатая рейка + шестерня
Перемещение горелки вверх/вниз 0 – 40 мм ±5%
Перемещение горелки вперёд/назад 0 – 40 мм ±5%
Клиренс 6 мм
Угол наклона горелки по оси движения 360˚
Двигатель механизма колебаний Шаговый, 24В
Передаточное число редуктора электродвигателя механизма колебаний 369:1
Ширина колебаний 15 град.(±5%)˚
Скорость колебаний 0,75-15 град/сек (±5%)˚
Время задержки в крайних точках слева/справа 0.0~9.9 сек
Смещение центра колебаний 360˚
Габаритные размеры без учета держателя горелки 265 х 150 х 235 мм
Масса 8 кг
Кабель питания от каретки до адаптера 24В КГТП 3х0.75, 29 метров
Кабель питания от адаптера 24В до сети КГТП 3х0.75, 1 метр
Длина жёсткой рейки на 4 магнитах, зубчатая рейка М1 1,5 метра

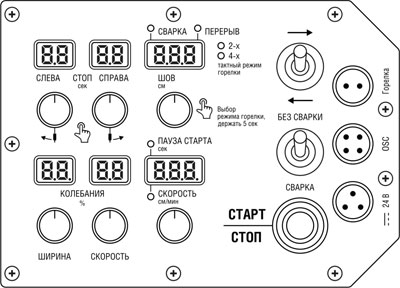

Панель управления Profi OSC

Панель управления Profi OSC
Панель управления Profi OSC
Основные функции панели управления:

• Регулирование скорости сварки 0-180 см/мин с шагом 1 см/мин (±5%).
• Регулирование паузы старта 0-5 сек. с шагом 0,1 сек.
• Направление движения (двухпозиционный тумблер).
• Режимы Сварка – Без сварки (двухпозиционный тумблер).
• Разъём подключения питания 24В DC (от источника в комплекте поставки).
• Разъём подключения механизма колебаний.
• Разъём подключения горелки.
• Режимы P1 (обычная сварка, сварка заданной длины, сварка в режиме прерывистого шва).
• 2-х / 4-х тактный режим горелки.
• Регулирование ширины колебаний 0-15 град с шагом 1% (±5%).
• Регулирование скорости колебаний 0-15 град/сек с шагом 1% (±5%).
• Регулирование центра колебаний во время сварки.
• Регулирование задержка слева 0-9,9 сек. с шагом 0,1 сек.
• Регулирование задержки справа 0-9,9 сек. c шагом 0,1 сек.

Фото примеров использования можно посмотреть здесь
